6. Layouts
PNEG-1816 33' Dura-Lok Plank and Support Manual 37
33'-26" Monorail Spacing Layout

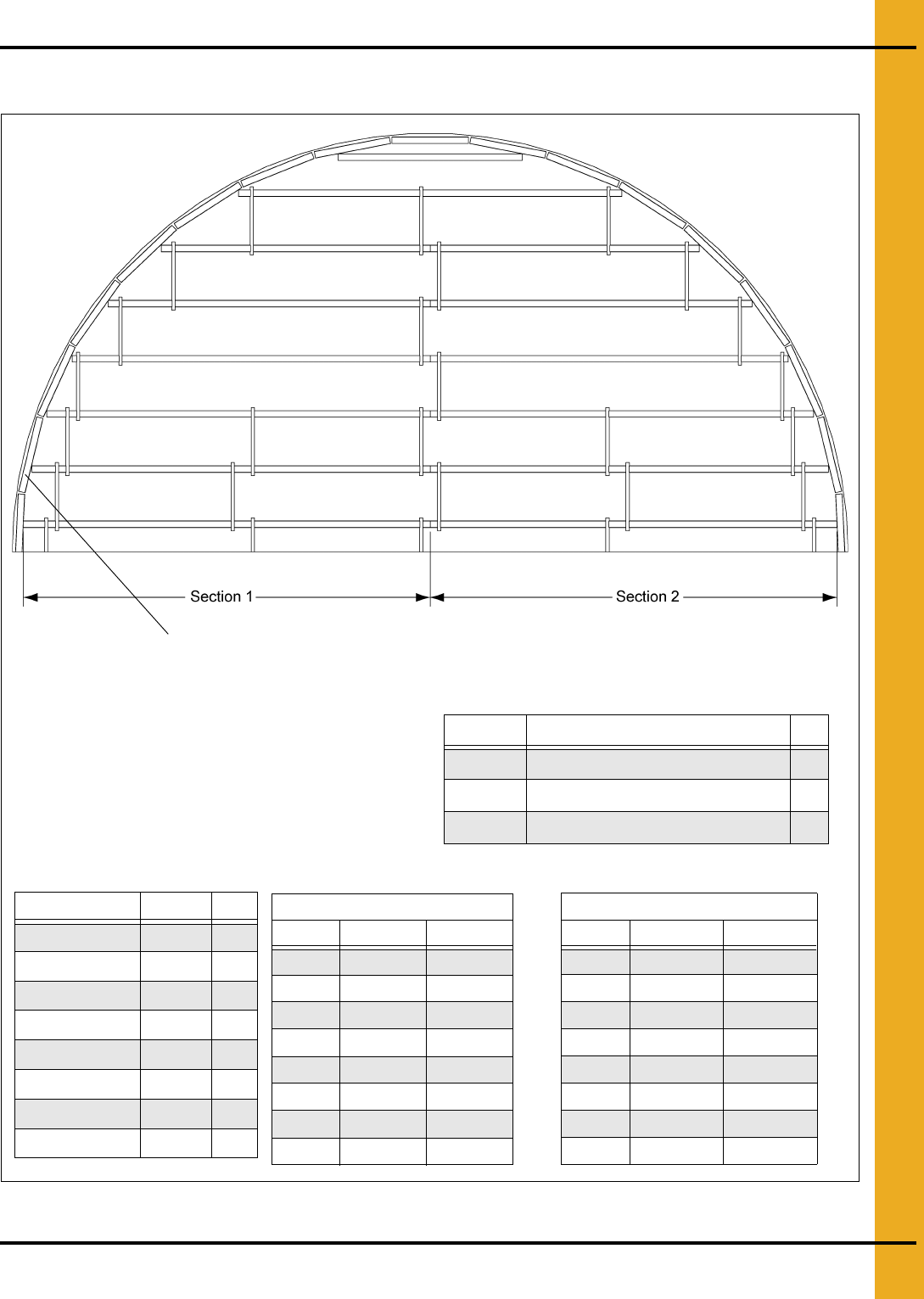

Figure 6L 33' Diameter Bin with 26" Monorail Spacing
Bill of Materials
Part # Length Qty
A-16MONO 192 4
A-15.7MONO 188 4
A-15.08MONO 181 6
A-14.08MONO 169 4
A-12.7MONO 152 4
A-10.58MONO 127 4
A-7.25MONO 87 2
A-3MONO 36 50
33' Diameter 26" Spacing
Measurement in Inches
Rail # Section 1 Section 2
1 192 192
2 188 188
3 181 181
4 169 169
5 152 152
6 127 127
7 181 0
887 0
Part # Description Qty
FL-404-26 26" Monorail Tie Bar 60
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 240
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 40
NOTE: Thirty three (33) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
10.058 m Diameter 66.04 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2
1 487.68 487.68
2 477.52 477.52
3 459.74 459.74
4 429.26 429.26
5 386.08 386.08
6 322.58 322.58
7 459.74 0
8 220.98 0
