6. Layouts
PNEG-1816 33' Dura-Lok Plank and Support Manual 31
33'-18" Monorail Spacing Layout

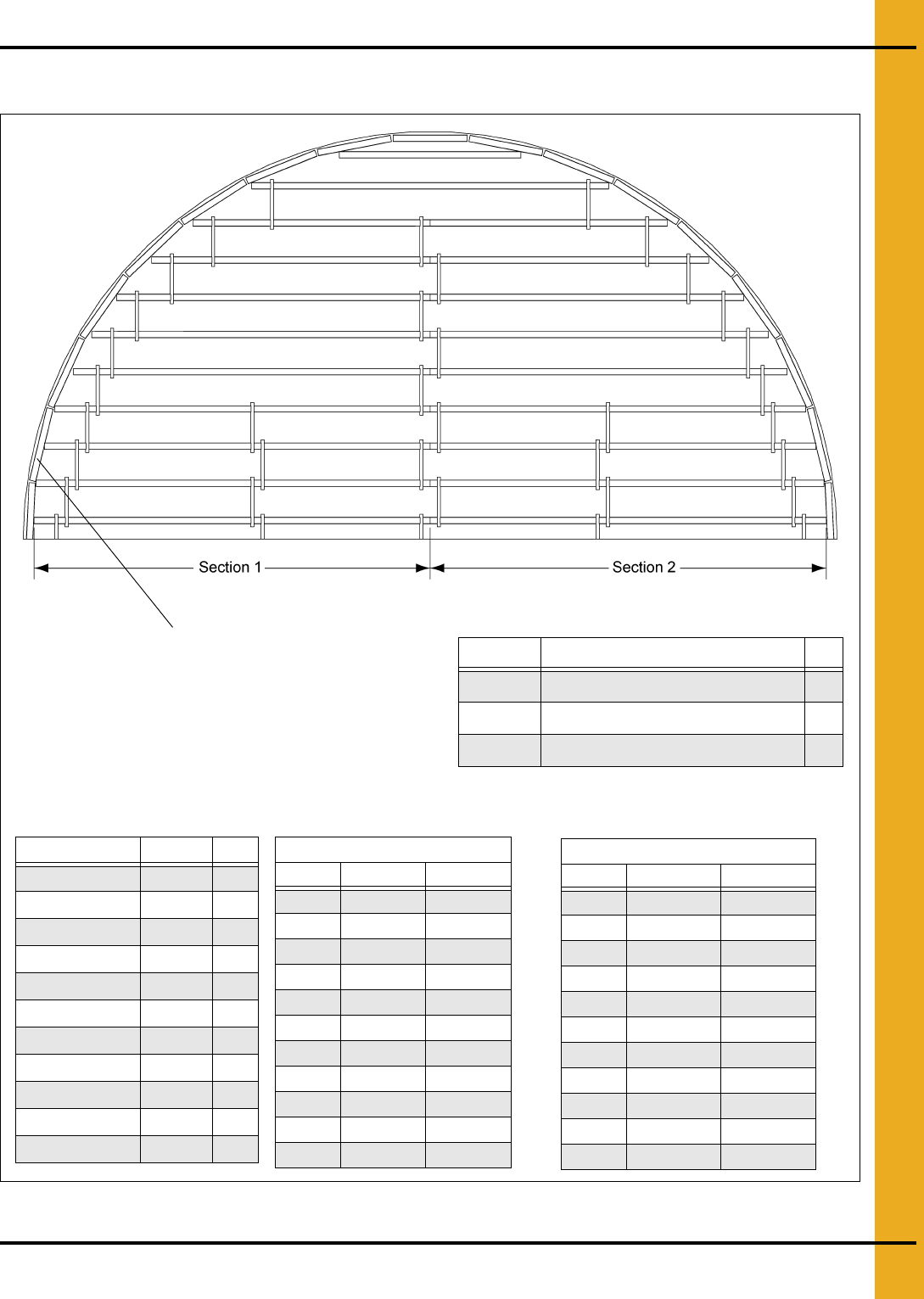

Figure 6F 33' Diameter Bin with 18" Monorail Spacing
NOTE: Thirty three (33) total outer perimeter 3' monorail
pieces. See Page 17 for leg support details.
Bill of Materials
Part # Length Qty
A-16MONO 192 4
A-15.91MONO 191 4
A-15.58MONO 187 4
A-15.17MONO 182 4
A-14.42MONO 173 6
A-13.7MONO 164 4
A-12.7MONO 152 4
A-11.25MONO 135 4
A-9.58MONO 115 4
A-7.33MONO 88 2
A-3MONO 36 50
33' Diameter 18" Spacing
Measurement in Inches
Rail # Section 1 Section 2
1 192 192
2 191 191
3 187 187
4 182 182
5 173 173
6 164 164
7 152 152
8 135 135
9 115 115
10 173 0
11 88 0
Part # Description Qty
FL-404-18 18" Monorail Tie Bar 80
S-280 #10-16 x 5/8" Zinc Self-Drilling Screw 300
FL-7411 Monorail Strap 1-1/2" x 30" x 0.061" 40
10.058 m Diameter 45.72 cm Spacing
Measurement in Centimeters
Rail # Section 1 Section 2
1 487.68 487.68
2 485.14 485.14
3 474.98 474.98
4 462.28 462.28
5 439.42 439.42
6 416.56 416.56
7 386.08 386.08
8 342.9 342.9
9 292.1 292.1
10 439.42 0
11 223.52 0
