Attachments
Although the carriage/fork combination is most
frequently used, a number of other attachments are
available for use with the handler.
can be provided for light duty work. A truss boom is
available to extend maximum reach and height and
can be fitted with a winch when required. Consult
your Gradall/Loed Materials Handler Dealer for
information on attachments designed to solve
special material handling problems.
Attachment Capacities
The Rated Capacity Chart, located on left side of
dashboard, indicates maximum capacities for
handlers equipped with standard carriage/fork
combination. These capacities apply only to
standard carriage fork combination and cannot be
used for other attachments.
A serial number plate is attached to all attachments
and indicates maximum capacity for that
attachment. However, the capacity shown on
this plate may be incorrect in relation to your
machine.
Refer to Attachment Capacity Plate, located below
Serial Number Plate on right cab wall, for correct
maximum capacity for all attachments furnished
with your machine. If attachment in question is not
listed on this plate, contact factory for maximum
capacity.
Refer to Operating Procedures and Techniques
section for instructions on proper use of
information shown on capacity plates.
4. Depress handle fully to engage latch pin in
attachment and install lock pin in latch.

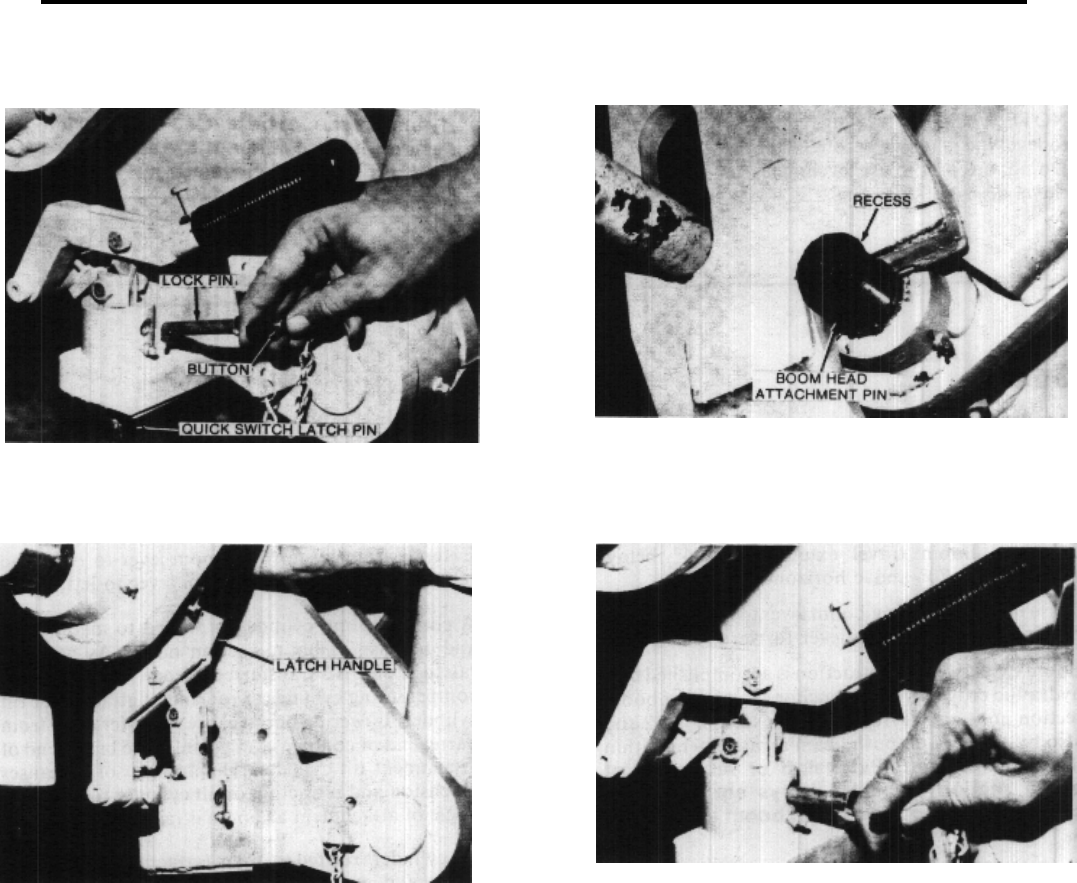

Attachment Installation
1. Depress button and remove lock pin from quick
switch latch pin.
2. Raise handle to retract latch pin fully.
3. Position boom head attachment pin fully in recess
of attachment. Tilt upward slightly to assure full
engagement.
14
