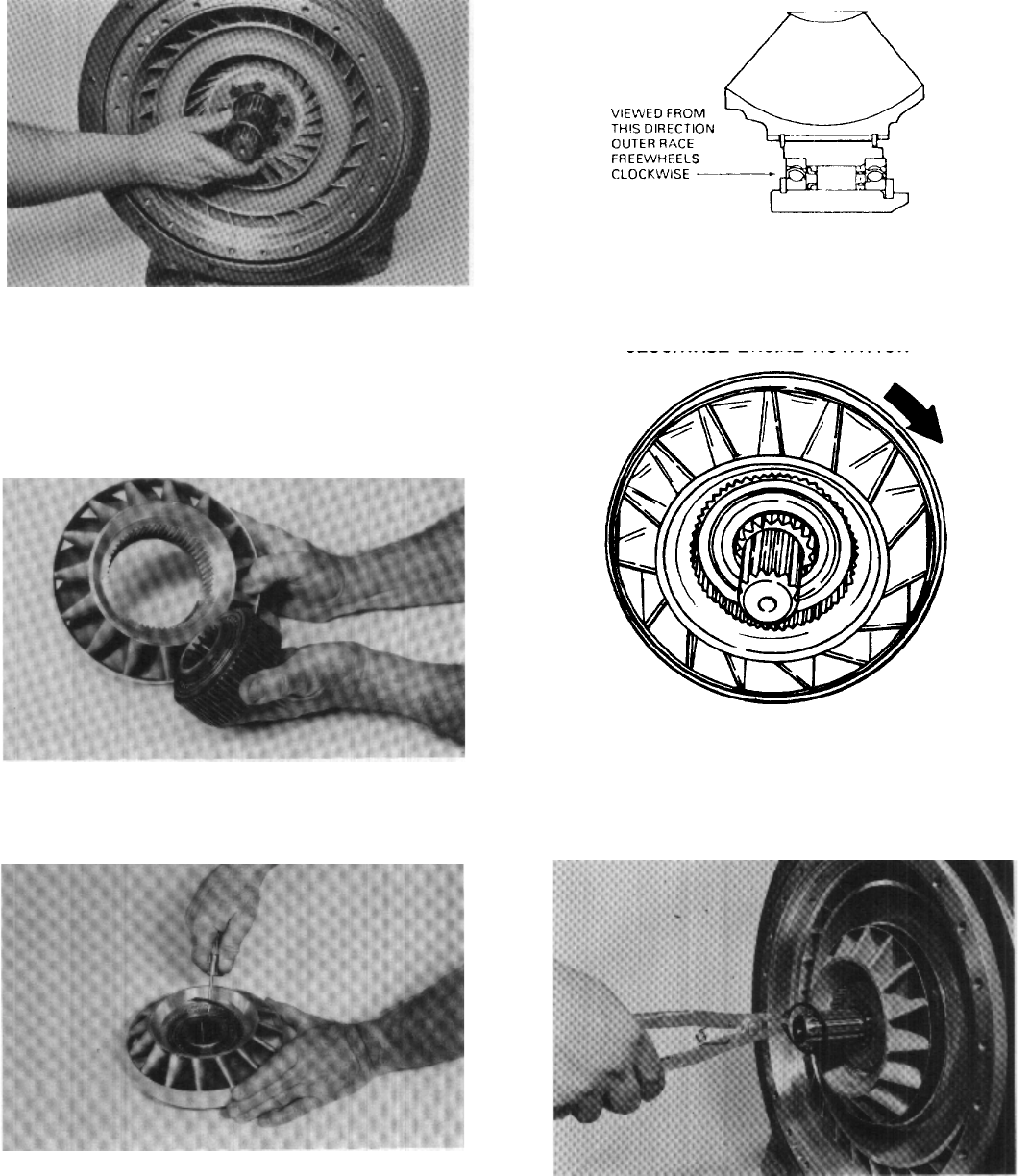

Figure 183
Install reaction member to support retainer ring.
-32-
Figure 181
MUST FREEWHEEL IN
CLOCKWISE ENGINE ROTATION
Figure 182
NOTE: Some units have a bolted on turbine hub. If either the
turbine or hub is replaced see page 36 for reassembly.
Figure 179
Install outer race and sprag assembly in reaction mem-
ber NOTE: Undercut shoulder of race must go to-
ward the rear of the reaction member.
Figure 180
Install outer race to reaction member retainer ring.
Figure 178
Position reaction member to impeller hub gear spacer on
reaction member support.
NOTE: If a fixed reaction member is used, install reaction
member on support with thick side of blades out and
proceed with Figure 183.
FREEWHEEL REASSEMBLY
