-30-

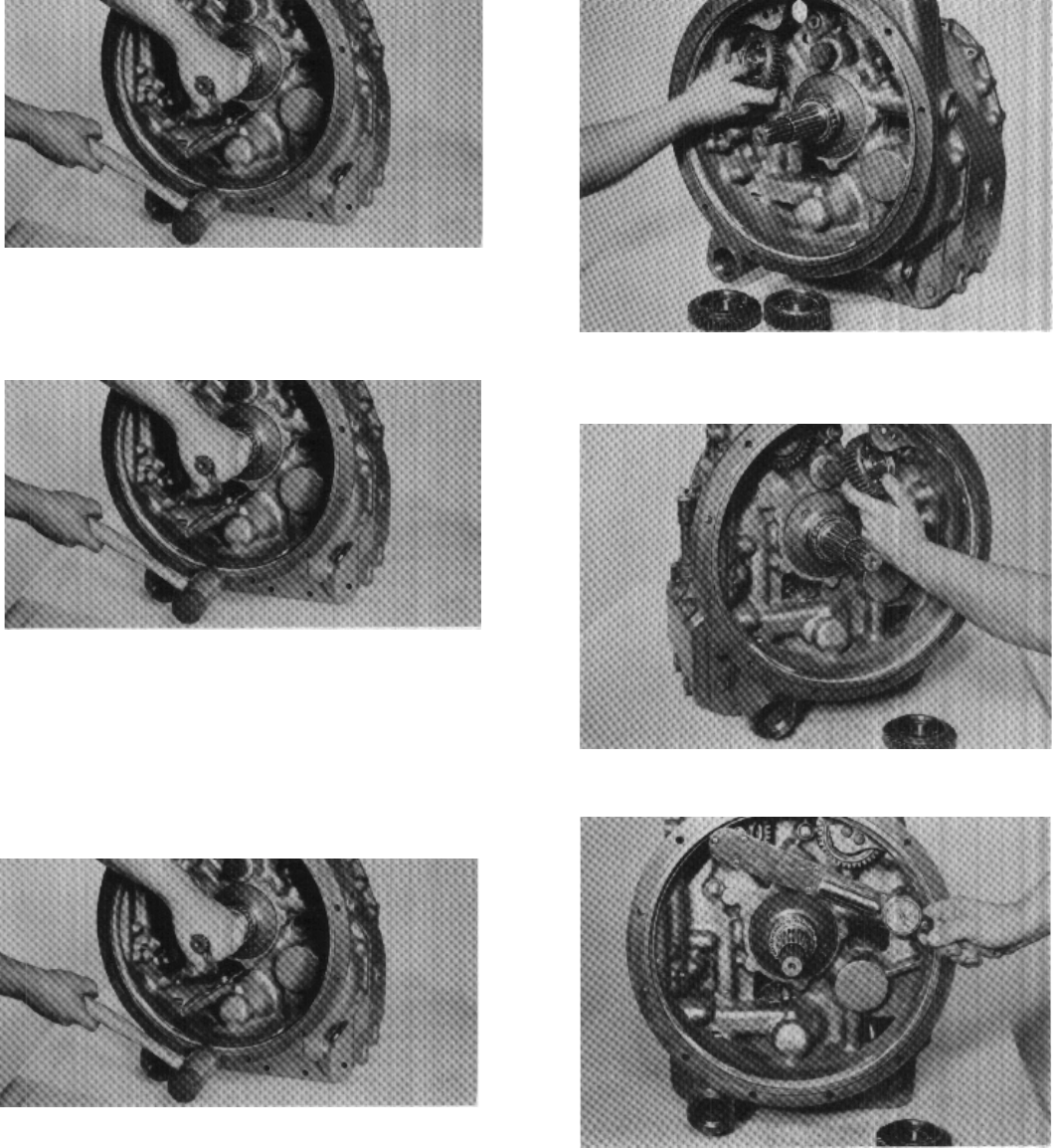

Figure 166
Spread ears on the reverse clutch front bearing snap
ring. Lock pliers open to hold snap ring open. Tap
converter housing in place. Use caution as not to dam-
age reverse clutch front piston ring. Note aligning stud.
Figure 169
Install charging pump drive gear. Snug capscrews
to hold gear in place
Figure 168
Remove converter housing alignment stud. Install
converter housing and transmission housing capscrews.
Tighten 37 to 41 ft. Ibs. torque [50,2-55,5 N.m].
Figure 167
Install a cap screw in the front and one in the rear
of the converter housing and snug up but do not
tighten. This will hold the converter housing to the
transmission housing. Using a hook type hammer
puller as shown pull the reverse clutch gear toward
the front of the converter housing. This will move the
reverse and 2nd clutch assembly forward to align the
snap ring groove in the bearing with the snap ring is in full
position in snap ring groove, remove pliers.
Figure 171
Tighten pump drive gear capscrews 23 to 25 ft. lbs.
torque [31,2 - 33,8 N.m].
Figure 170
Install auxiliary pump drive gear. Snug capscrews.
