-29-

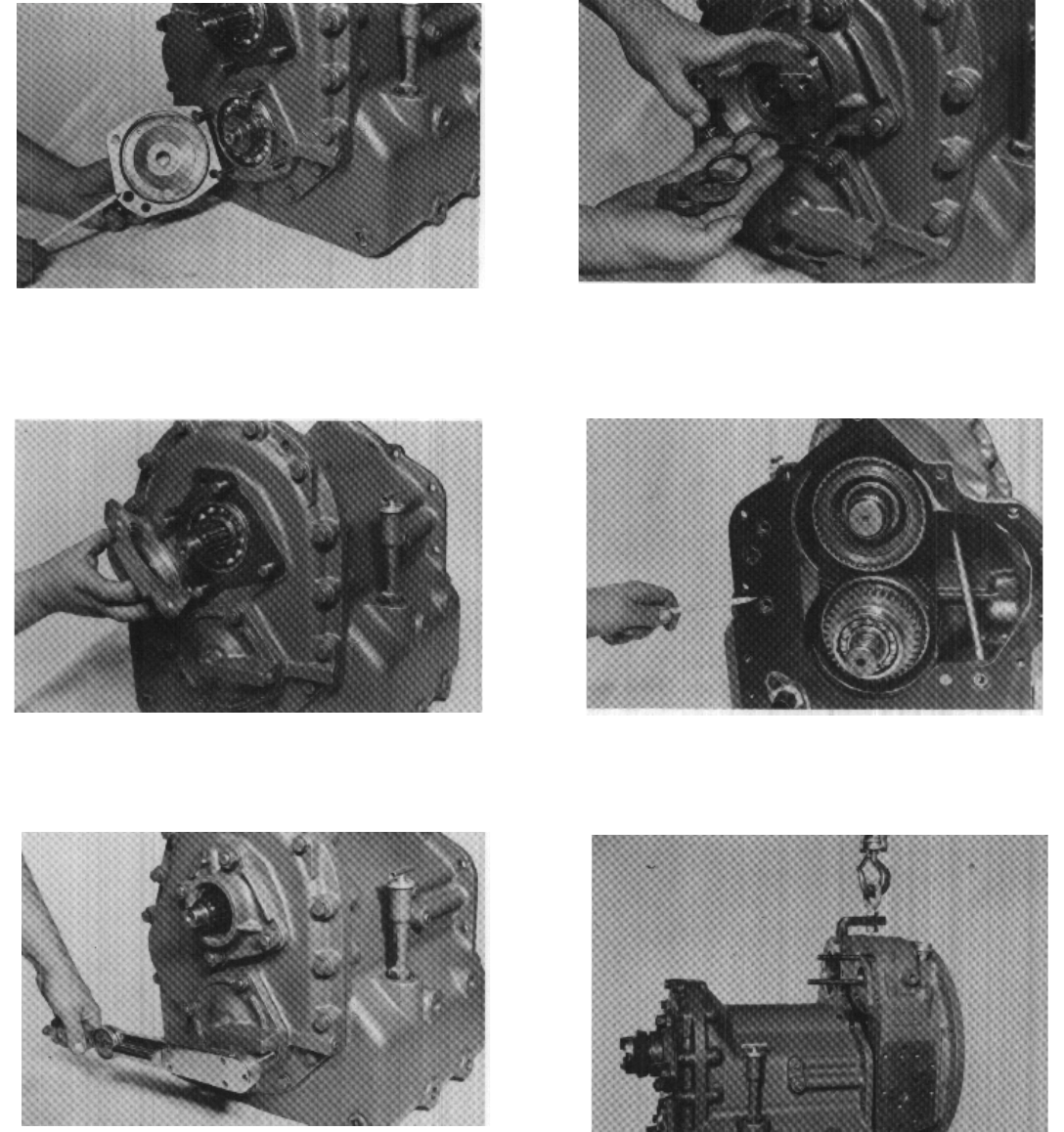

Figure 161
Position new gasket on output shaft studs. Install
bearing cap. Install washers and nuts.
Figure 160
Install new bearing cap and low clutch pressure
port “O” rings on low shaft bearing cap. Position
bearing cap onlow shaft. Install washers and stud
nuts.
Figure 162
Tighten low shaft bearing cap stud nuts 41-45 ft.
lbs. torque [55,6 - 61,0 N.m.]. Tighten output shaft
stud nuts 91-100 ft. lbs. torque [123,4 - 135,5 N.m].
Figure 165
Position converter housing assemble on transmission
case. Use caution as not to disturb housing “O” rings
or gasket.
Figure 164
Position a new gasket and “O” rings on front of
transmission housing. A thin coat of chassis grease
will hold the gasket and “O” rings in place.
Figure 163
Install output flange “O” ring, washer and flange
nut. Block flange to prevent turning. Tighten flange
nut to 200 to 250 ft. lbs. torque [271 ,2 - 339,0 N.m].
