-28-

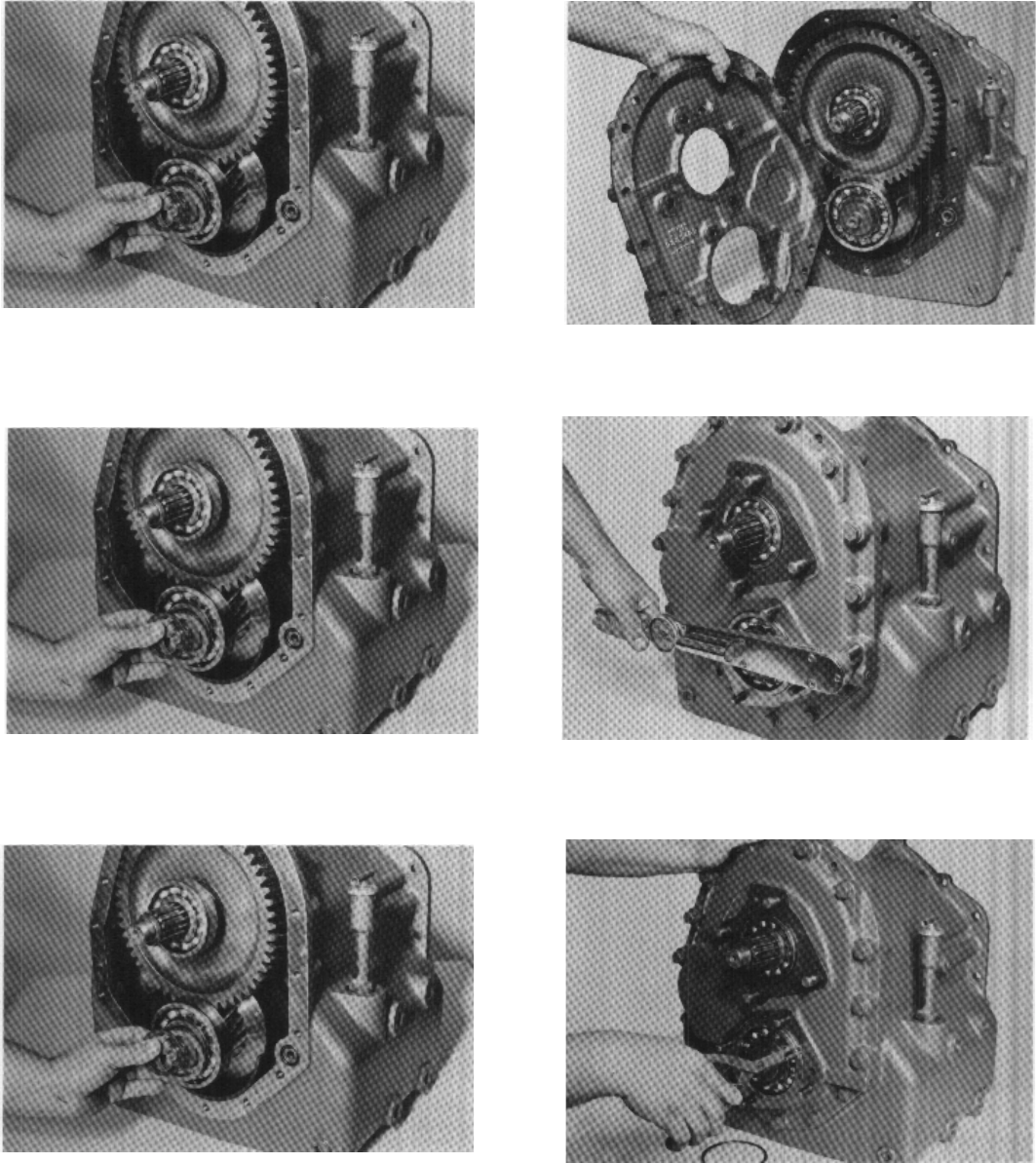

Figure 159
Tap output and low clutch shaft to the rear. Install
rear bearing locating rings.
Figure 156
Position new gasket and “O” ring on rear of trans-
mission housing. A thin coat of chassis grease will
hold the gasket and “O” ring in place.
Figure 155
Install new oil sealing ring on low clutch shaft.
NOTE: New ring must be sized before installing low
shaft bearing cap.
Figure 154
Install low clutch rear bearing washer and retainer
ring.
Figure 157
Install rear cover, bolts and lockwashers.
Figure 158
Tighten bolts 37 to 41 ft. lbs. torque [50,2 - 55,5 N.m].
