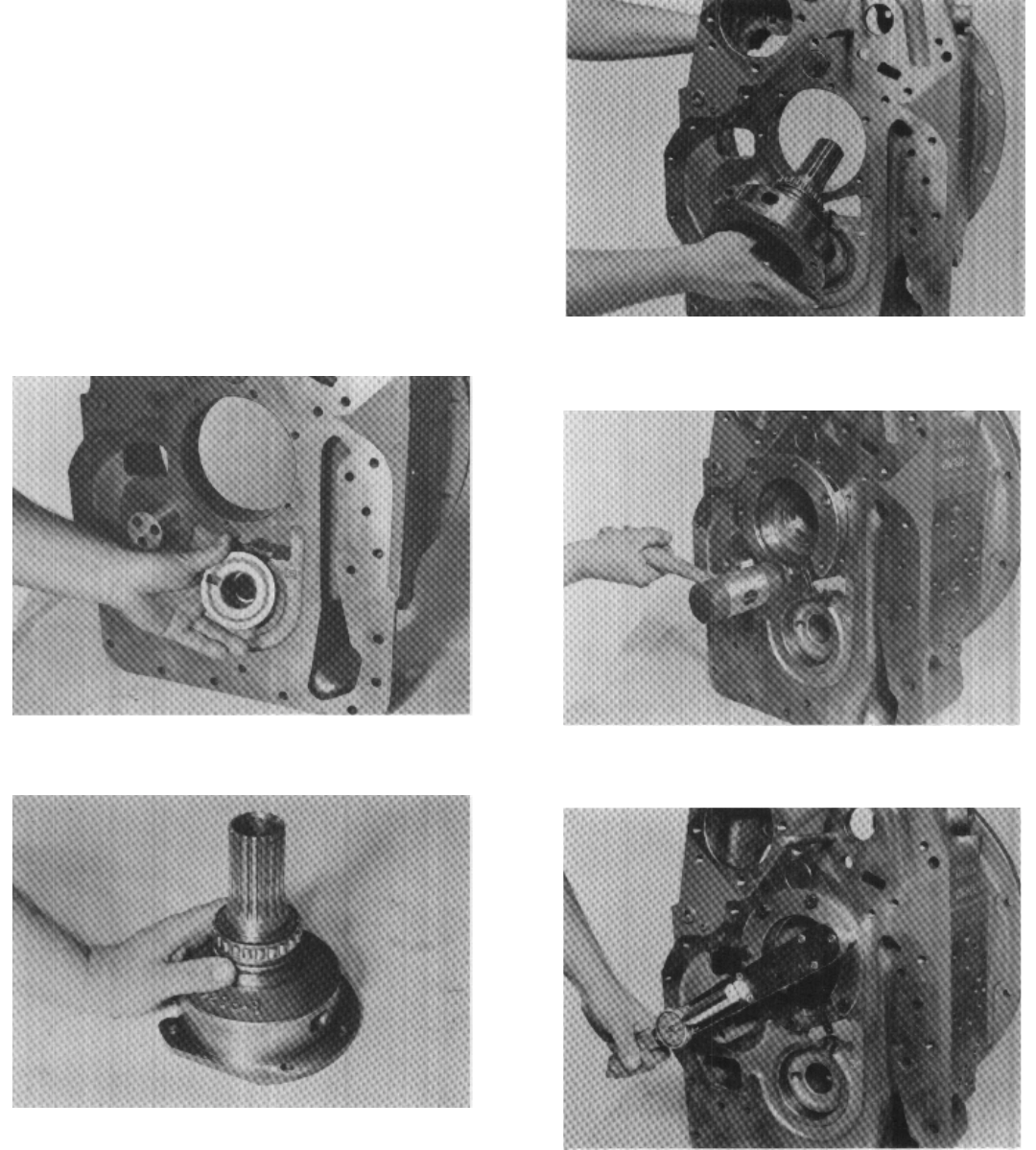

Figure 127
Position support in converter housing aligning holes
of support with housing.
Figure 129
Tighten support bolts 23 to 25 ft. lbs. torque [31,2-
33,8 N.m].
Figure 126
Install new sealing ring expander spring and oil seal-
ing ring on support. Expander spring gap to be 180°
from sealing ring hook joint. Press support bearing
into position. NOTE: Bearing part number must be up.
wear, pitting, chipping, nicks cracks or scores. If gear
teeth show spots where case hardening is worn through
or cracked, replace with new gear. Small all nicks may
be removed with suitable hone. Inspect shafts and
quills to make certain they are not sprung, bent, or
splines twisted, and that shafts are true.
Housing, Covers, etc.
Inspect housings, covers and bearing caps to be
certain they are thoroughly cleaned and that mating
surfaces, bearing bores, etc., are free from nicks or
burrs. Check all parts carefully for evidence of cracks
or condition which would cause subsequent oil leaks
or failures.
REASSEMBLY
-23-
Figure 125
Install reverse clutch piston ring sleeve in housing.
Figure 128
Tap support into position.
