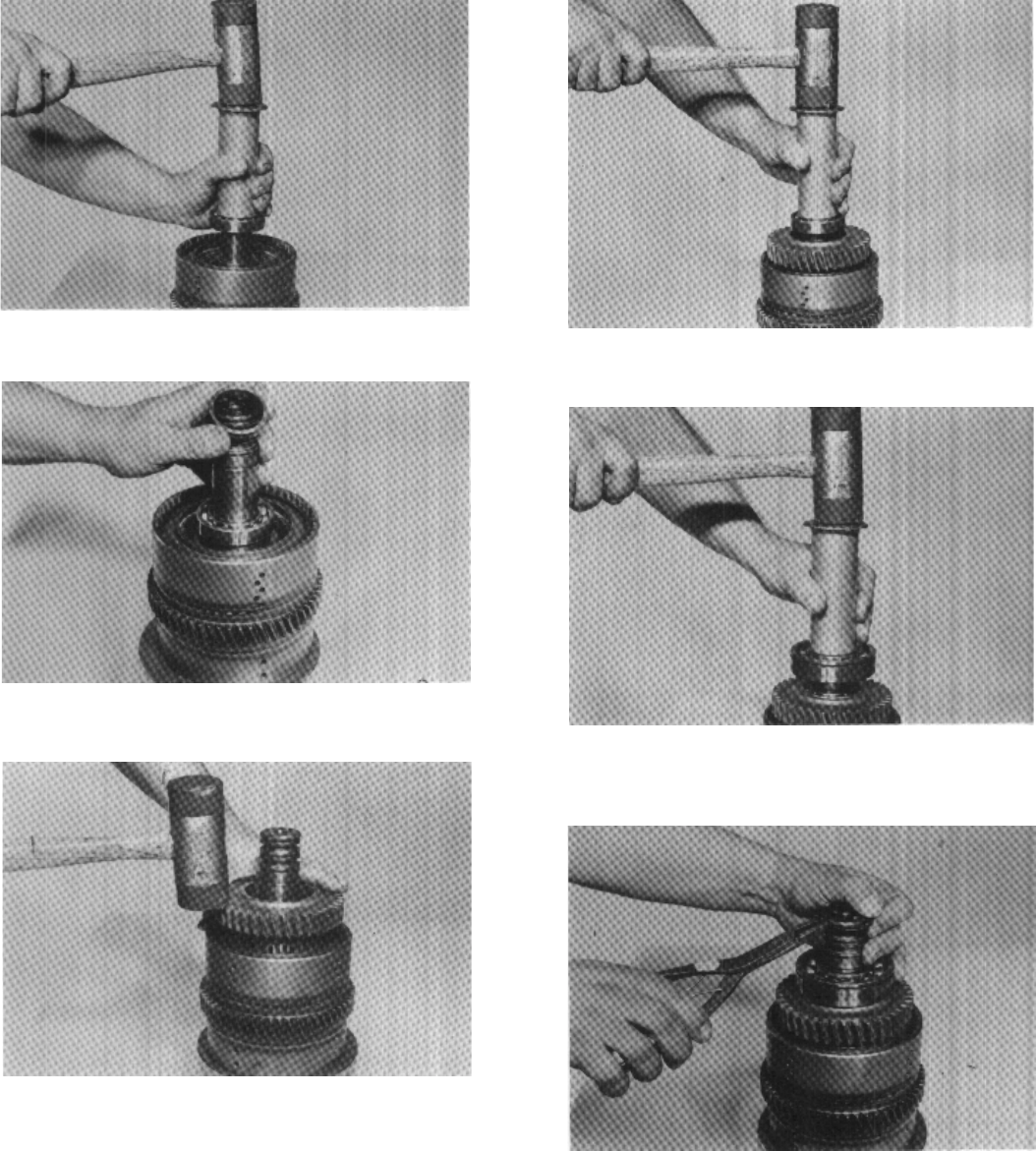

Figure 110
Install front bearing retainer ring.
Figure 109
Install front bearing. NOTE: Snap ring groove in
front bearing must be up.
Figure 108
Install outer spacer.
Figure 107
Install clutch driven gear into clutch drum. Align
splines on clutch gear with internal teeth of friction
discs. Tap gear into position. Do not force this oper-
ation. Gear splines must be in full position with in-
ternal teeth of all friction discs.
Figure 106
Install bearing spacer.
Figure 105
Install inner clutch driven gear bearing.
-19-
