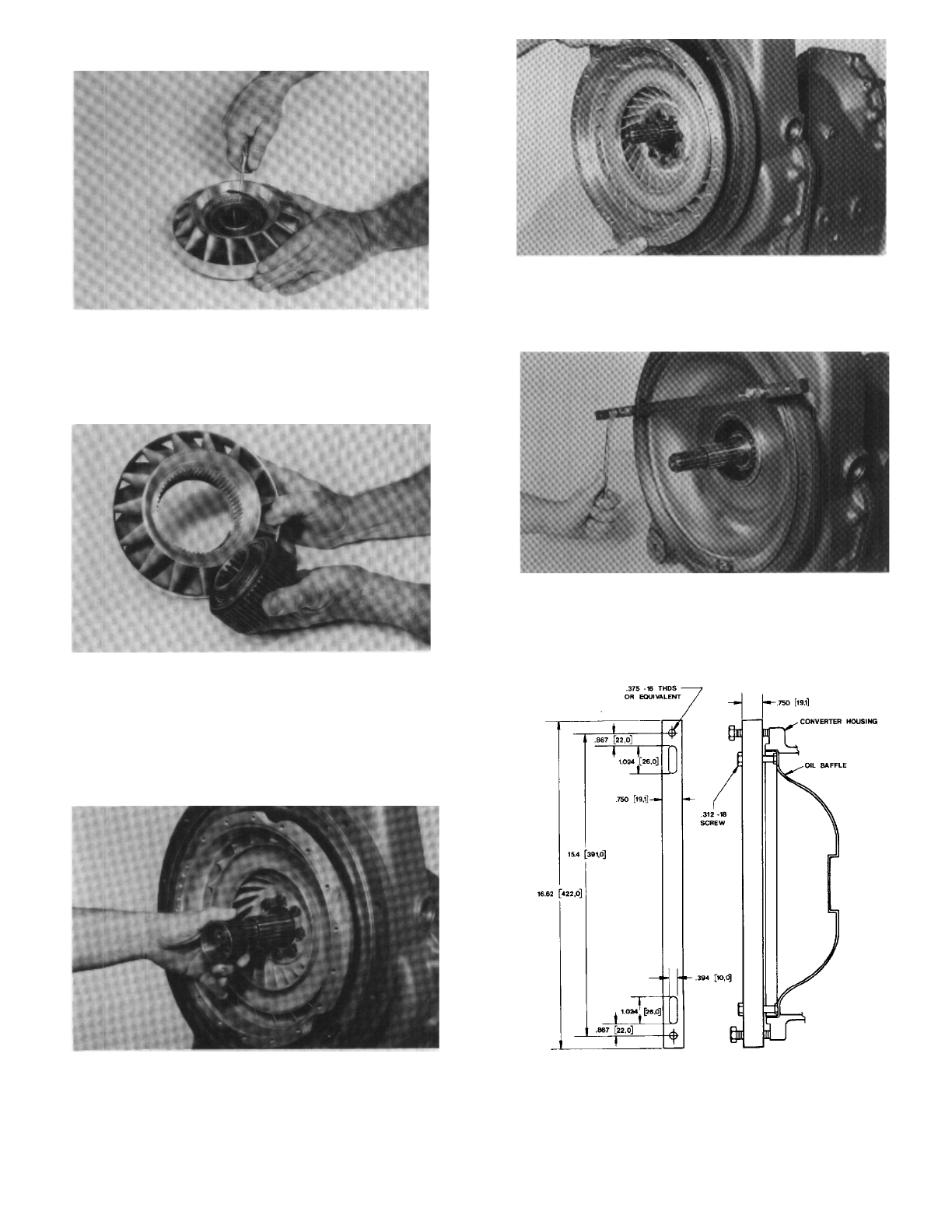

FREEWHEEL DISASSEMBY
Figure 16
If either the reaction member or the reewheel assem-
bly is to be replaced remove the front outer race to
reaction member retainer ring.
Figure 17
Remove freewheel assembly from the reaction mem-
ber. NOTE: The freewheel assembly cannot be serv-
iced. If the freewheel is damaged it must be replaced
as an assembly.
Figure 18
Remove reaction member spacer.
Figure 19
Remove impeller and hub assembly.
Figure 20
Using oil baffle puller holes provided, remove oil
baffle. NOTE: Puller tool like shown can be fabricated
from diagram shown in Figure 20-A.
Figure 20-A
-4-
