• Dieser Vorgang setzt sich fort, bis der Laststrom bei Erreichen
des Summenstromsollwertes den Ausgang mit der niedrigsten
Spannungseinstellung in Stromregelung zwingt.
• Dieser Ausgang hält den Laststrom bis zum Kurzschluss des
Lastwiderstandes konstant.

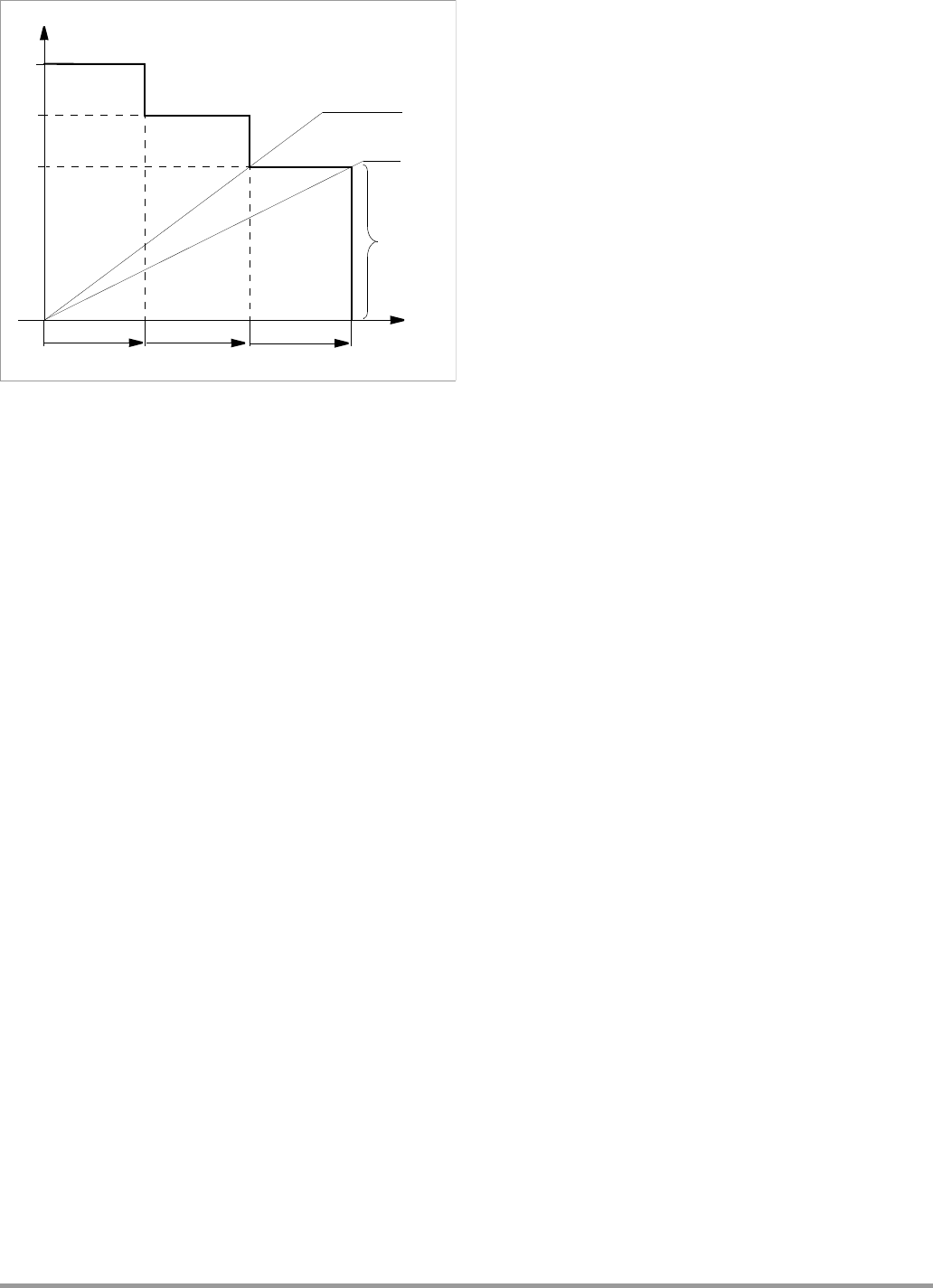

Bild 5.9.1 b U/I-Diagramm bei direkte Parallelschaltung
Hinweise
• Durch Einstelltoleranzen ergeben sich für die einzelnen Aus-
gänge etwas unterschiedliche Spannungen.
Bei größerer Spannungsdifferenz wird bei den Ausgängen mit
niedrigerer Spannungseinstellung eine elektronische Senke aktiv.
Die Senke versucht - evtl. pulsierend - den niedrigeren Span-
nungswert zu erreichen.
KONSTANTER oder Last werden dadurch nicht beschädigt.
Treten aber dabei Probleme mit der Laststrommessung auf, soll-
ten Sie die KONSTANTER in Master-Slave-Parallelschaltung ver-
koppeln (vgl. Kap. 5.9.2).
• Durch Verkoppeln der SIG1-Ausgänge mit den TRG-Eingängen
können Sie die Ausgänge gemeinsam ein- und ausschalten (vgl.
Kap. 5.9.2).
idealer Arbeits-
Stromregelung
an der Last
idealer Arbeitsbereich
für Spannungsregelung
an der Last
U
out1
U
out2
U
out3
I
out1
I
out2
I
out3
R
L
R
L
U
A/V
I
A/A
bereich für
