tdEF – speicherplatzunabhängige Verweilzeit
Funktion
• Standard-Verweilzeit.
– Für alle Spannungs-/Stromwertepaare in einer Sequenz, auf
deren Speicherplatz keine spezielle Verweilzeit (tSEt = 00.00) defi-
niert wurde.
– Für alle auf diesen Speicherplätzen generierten Meldesig-
nale.
• tdEF wird hauptsächlich zur schnelleren Programmierung
eingesetzt, wenn sich der Wert für eine bestimmte Verweilzeit
innerhalb einer SEQUENCE mehrfach wiederholt.
Einstellbereich
0,01 s ... 99,99 s maximale Auflösung 0,01 s
Einstellung (vgl. Einstellung und Ablauf einer SEQUENCE, Seite 35)
☞ Geben Sie tdEF erst ein, nachdem Sie alle Werte für Uset, Iset
und tset allen notwendigen Speicherplätzen zugeordnet
haben!
☞ Vorgehensweise zur Anwahl von tdEF, vgl. Kap. 4.7 - Einstel-
lung.
! Im Display der SEq-Funktion erscheint die Anzeige für tdEF und
ein zugehöriger numerischer Parameter [s].

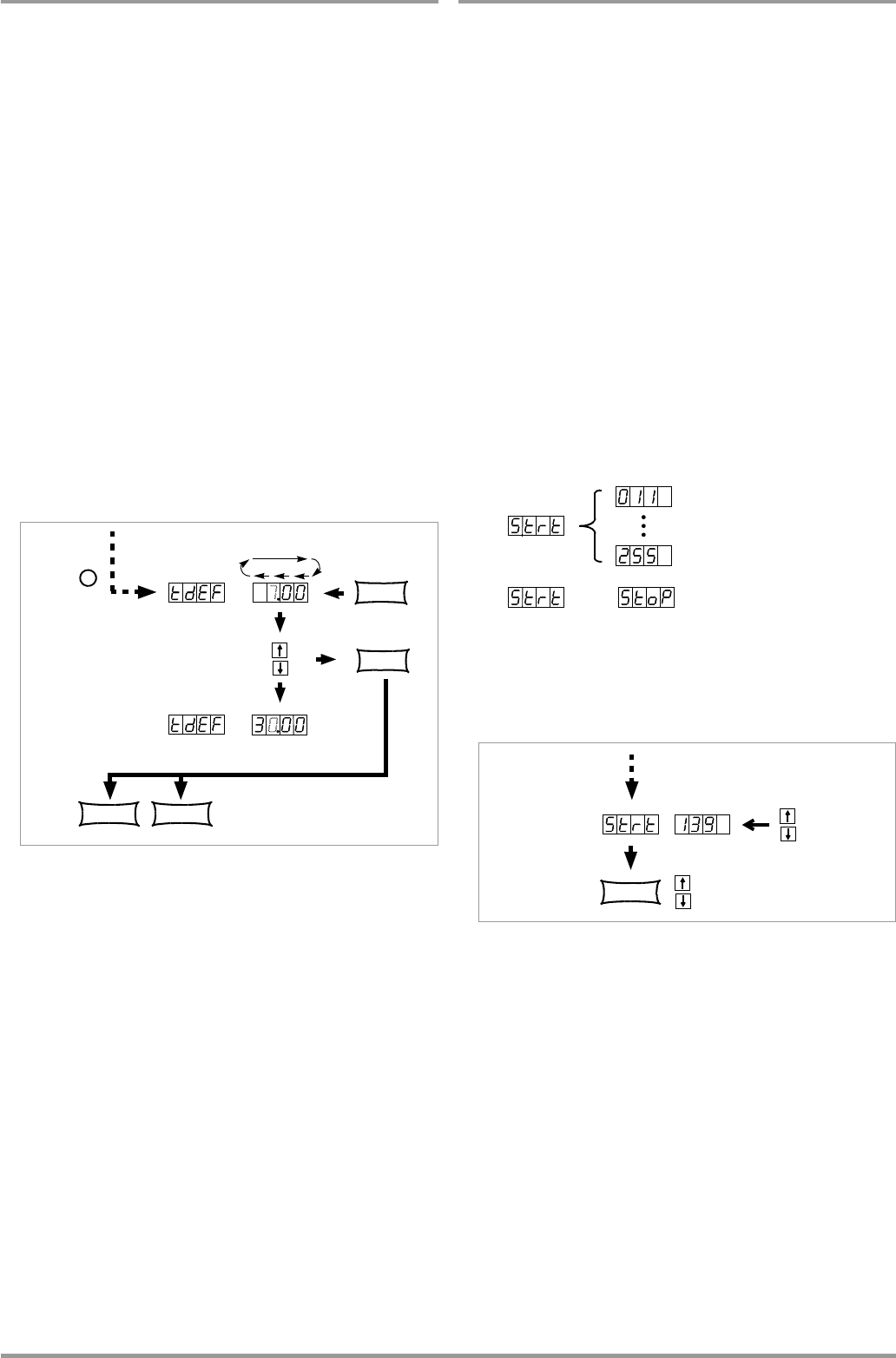

Bild 4.7.3 e Weg zur Einstellung von tdEF
☞ Stellen Sie die Auflösung bzw. die Kommastelle (Cursorposi-
tion) des numerischen Parameters durch wiederholtes Drü-
cken der Taste <SELECT> ein!
☞ Geben Sie mit der Taste <↓> bzw. <↑> den Wert für die Ver-
weilzeit anhand der vorher gewählten Auflösung ein!
☞ Ist der Wert eingestellt, springen Sie durch Drücken der Taste
<FUNCTION> oder <FUNCTION> + <↓> bzw. <↑> zur nächsten
SEQUENCE-Funktion vor oder zurück!
! Der zuletzt eingestellte und angezeigte Wert des numerischen
Parameters für die Verweilzeit wird dabei automatisch über-
nommen.
Strt – Start-Adresse für die SEQUENCE
Funktion
• Beginn eines Bereichs, in dem Speicherplätze oder der Inhalt
gelöscht oder eingefügt werden sollen.
• Die SEQUENCE ist immer durch die Start- und Stopp-Adresse
definiert.
• Speicherplatzadresse von der aus eine SEQUENCE starten soll.
• Start-Adresse kann jeder Speicherplatz zwischen 11 und 255 sein.
• Die Start-Adresse wird direkt vor dem ersten Start einer neuen
SEQUENCE festgelegt.
•Für eine SEQUENCE ist immer die zuletzt eingestellte Start-
Adresse gültig, egal zu welchem Zeitpunkt Sie die SEQUENCE
starten.
• Die Start-Adresse ist für eine SEQUENCE-Änderung unabhängig
von der Stopp-Adresse neu wählbar.
! Der Inhalt des mit Strt eingestellten Speicherplatzes wird als
erste Funktion ausgeführt.
Einstellparameter
11 niedrigste für Strt einstellbare Speicherplatzadresse
255 höchste für Strt einstellbare Speicherplatzadresse
Einstellung (vgl. Einstellung und Ablauf einer SEQUENCE, Seite 35)
☞ Vorgehensweise zur Anwahl von Strt, vgl. Kap. 4.7 - Einstellung.
! Im Display der SEq-Funktion erscheint die Anzeige für Strt und
ein zugehöriger numerischer Parameter.
Bild 4.7.3 f Weg zur Einstellung der Start-Adresse
☞ Stellen Sie mit der Taste <↓> bzw. <↑> den Speicherplatz ein.
☞ Ist der Wert eingestellt, springen Sie durch Drücken der Taste
<FUNCTION> oder <FUNCTION> + <↓> bzw. <↑> zur nächsten
SEQUENCE-Funktion vor oder zurück.
! Der zuletzt eingestellte und angezeigte Wert des numerischen
Parameters für die Strt-Adresse wird dabei automatisch über-
nommen.
Einstellung des Textparameters
im Schleifendurchlauf
aus der Funktionsgruppe SEq kommend
*
ENTER
CE/LOCAL FUNCTION
SELECT
Cursorposition
Auflösung des
numerischen Parameters
Als Start-Adresse wählbare
Speicherplatzadressen
≤
aus der Funktionsgruppe SEq kommend
Einstellen der
Start-Adresse
FUNCTION
+
