SiG1 – Signalausgang 1
Funktion
• Digitaler Open-Collector-Ausgang bezogen auf AGND,
max. Schaltspannung min. 30 V DC
max. Schaltstrom min. 20 mA (z. B. ext. Lastrelais)
Signalisiert den Zustand des Leistungsausgangs.
• Tritt ein zum gewählten Parameter gehöriges Ereignis auf, wird
ein entsprechendes Signal am Ausgang erzeugt.
• Bei Parallel-/Serienschaltung (Master-Slave) mehrerer SSP-
KONSTANTER zur Verkopplung der OUTPUT-Funktion über
den TRIGGER-EINGANG.
• Steuerung eines externen Ausgangsrelais möglich.
• Als Meldesignal an Überwachungseinrichtungen.
• Als freibenutzbarer Schaltausgang.
1)
In der SEQUENCE-Funktionsgruppe muss für einen bestimmten Speicherplatz der SSEt-Parameter
auf ON eingestellt sein.
☞ Beim Ablauf der SEQUENCE, wird bei Erreichen dieses
bestimmten Speicherplatzes ein Signal zusätzlich zur Aus-
gabe von Uset und Iset erzeugt.
☞ Das Signal steht für die dort eingestellte Verweildauer tSEt
oder tdEF an den Ausgängen der analogen Schnittstelle
(SiG1 / SiG2 / SiG1 + SiG2) zur Verfügung.
Einstellung
☞ Vorgehensweise zur Anwahl von Sig1:
Vgl. Kap. 4.7 - Einstellung.
! Im Display der AnIF-Funktion
erscheint die Anzeige für Sig1 und
ein zugehöriger Textparameter
(Zustand).

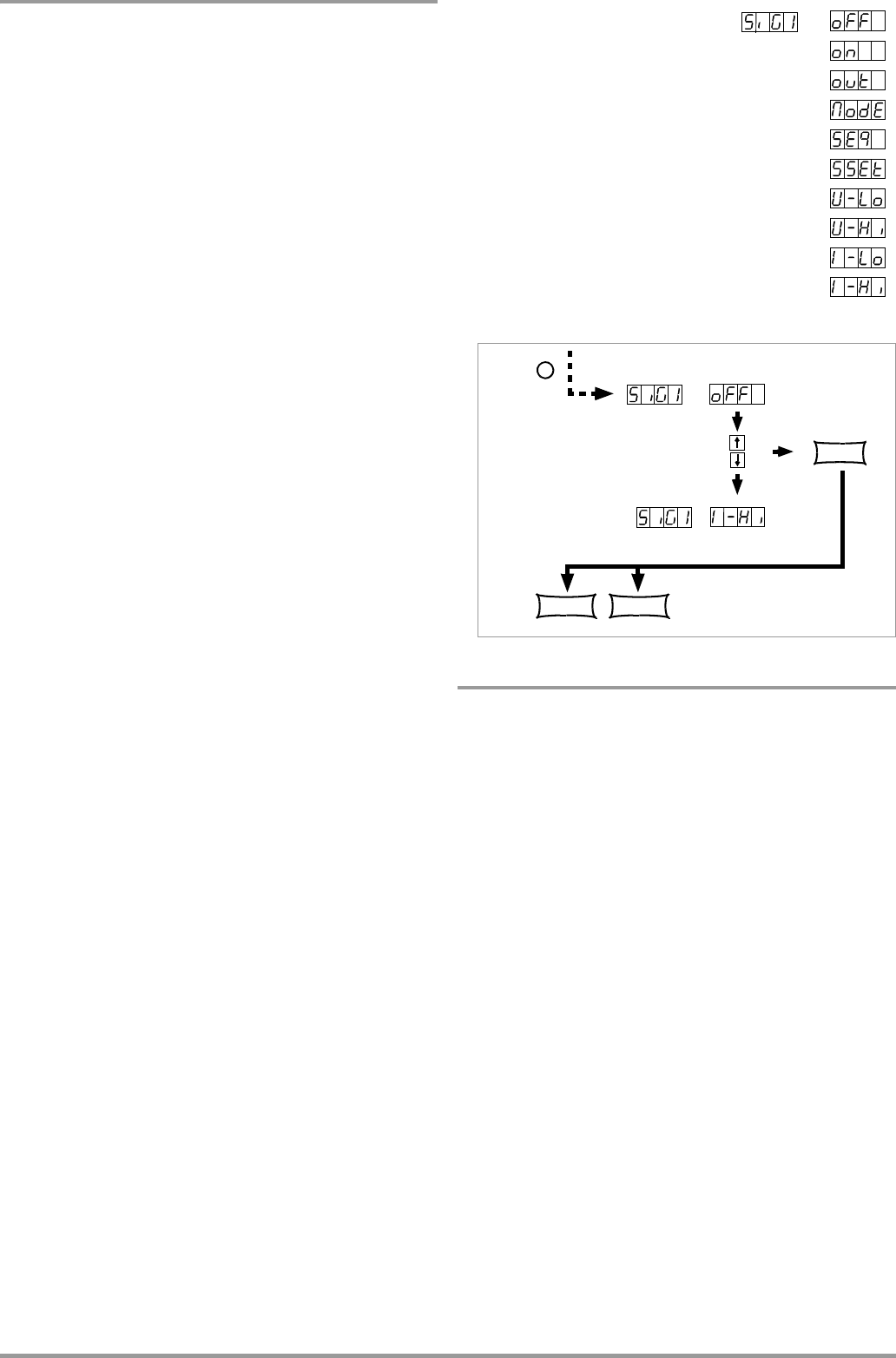

Bild 4.7.2 b Weg zur Einstellung des Textparameters für SiG1
SiG2 – Signalausgang 2
Funktion und Parameter
☞ Identisch mit SiG1, Seite 29
Einstellung
☞ Identisch mit SiG1, Seite 29
Einstellparameter
Zustand SIG1
OUT
☞ OFF
stets passiv high
☞ ON
stets aktiv low
☞ OUT
Leistungsausgang:
OUTPUT ON
OUTPUT OFF
passiv high
aktiv low
☞ ModE
Regelartsignal:
Konstantstromregelung
Overload (Pmax)
Konstantspannung, Output OFF
aktiv low
aktiv low
passiv high
☞ SEq
Status bei laufender SEQUENCE
aktiv low
☞ SSEt
wenn in SEQUENCE für speziellen
Speicherplatz SSEt auf ON
1)
sonst
aktiv low
passiv high
☞ U_LO
Umess < Uset (Vergleichswertspeicher
Umess ≥ Uset254)
aktiv low
passiv high
☞ U_HI
Umess > Uset (Vergleichswertspeicher
Umess ≤ Uset255)
aktiv low
passiv high
☞ I_LO
Imess < Iset (Vergleichswertspeicher
Imess ≥ Iset254)
aktiv low
passiv high
☞ I_HI
Imess > Iset (Vergleichswertspeicher
Imess ≤ Iset255)
aktiv low
passiv high
Einstellung des Textparameters
im Schleifendurchlauf
aus der Funktionsgruppe AniF kommend
*
ENTER
CE/LOCAL FUNCTION
