24 GMC-I Messtechnik GmbH
Einstellung
☞ Drücken Sie die Taste <FUNCTION> [14] auf der Frontseite des
KONSTANTERs!
Wurde nach Einschalten des Gerätes noch keine Einstellung
im Menü FUNCTION durchgeführt, erfolgt der Sprung nach Drü-
cken der Taste <FUNCTION> immer auf die Funktionsgruppe
”SEt“.
Wurden bereits Einstellungen im Menü FUNCTION durchge-
führt erfolgt der Sprung automatisch auf die zuletzt bearbei-
tete Funktionsgruppe oder Funktion.
• Einsprung in zuletzt bearbeitete Funktion:
☞ Wollen Sie eine Funktion unter der aktuellen Funktions-
gruppe einstellen, wählen Sie diese durch Drücken der
Taste <FUNCTION> an. Nähere Informationen erhalten Sie
unter dem jeweiligen Abschnitt in diesem Kapitel!
☞ Wollen Sie eine Funktion unter einer anderen Funktions-
gruppe einstellen, müssen Sie erst durch Drücken der
Taste <CE/LOCAL> ins Menü der Funktionsgruppen zurück-
springen!

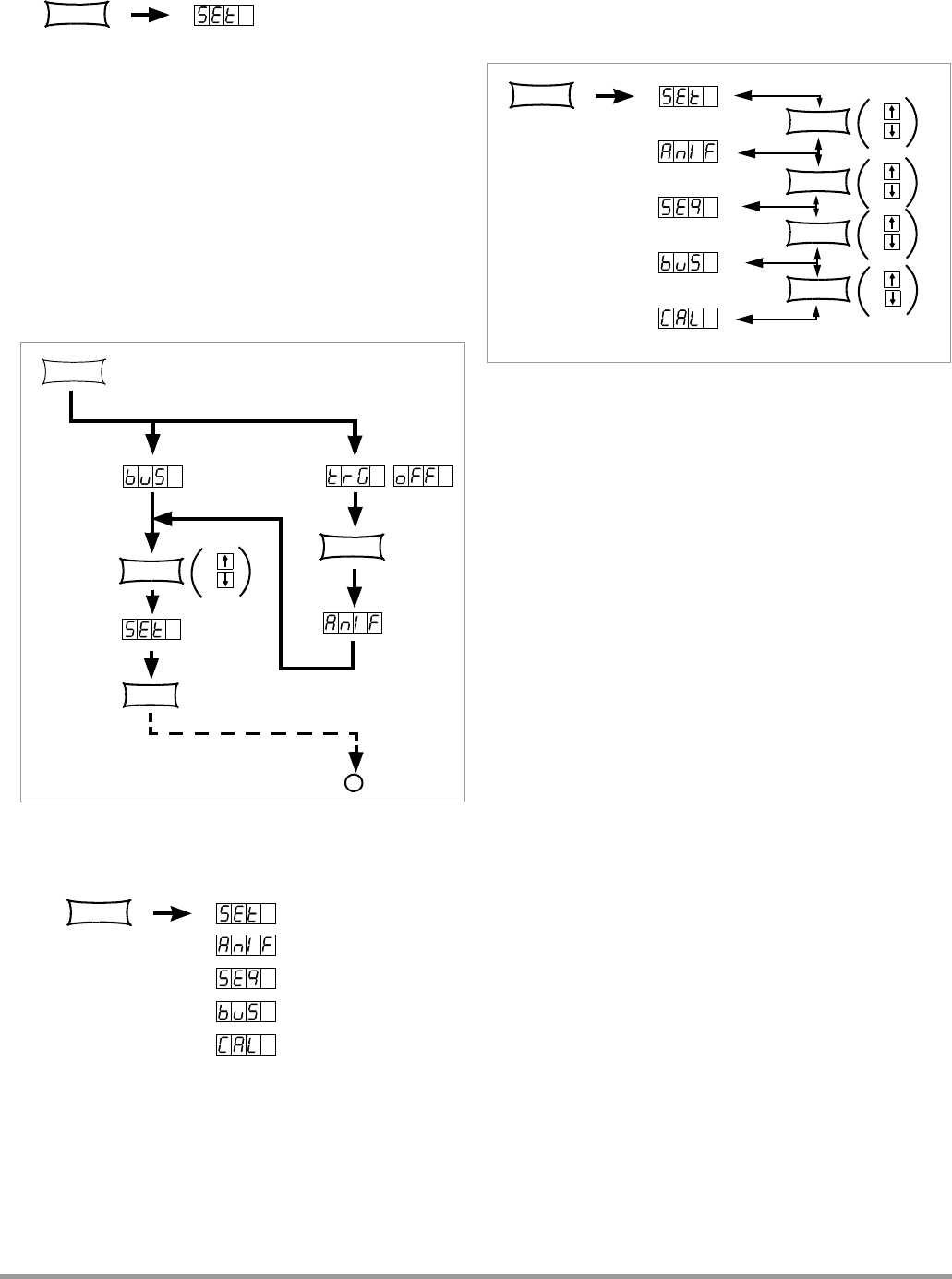

Bild 4.7 a Weg ins Untermenü der Funktionen
☞ Befinden Sie sich im Menü der Funktionsgruppen, können
Sie folgende Funktionsgruppen abrufen:
☞ Wird im linken Display nicht sofort die gewünschte Funk-
tionsgruppe angezeigt, drücken Sie sooft wiederholt auf
die Taste <FUNCTION>, bis im linken Display der Name der
gewünschten Funktionsgruppe erscheint (im Beispiel SEt)!
• Vorwärtsanwahl der Funktionsgruppen in diesem Menü durch:
☞ Wiederholtes Drücken der Taste <FUNCTION> oder
☞ permanentes Drücken der Taste <FUNCTION> und gleich-
zeitig wiederholtes Drücken der Taste <↓>.
• Rückwärtsanwahl der Funktionsgruppen dieses Menüs durch:
☞ Permanentes Drücken der Taste <FUNCTION> und gleich-
zeitig wiederholtes Drücken der Taste <↑>.
• Einsprung in die Funktionen der gewählten Funktionsgruppe:
☞ Durch Drücken der <ENTER>-Taste.
Bild 4.7 b Wechsel zwischen den einzelnen Funktionsgruppen
ANMERKUNG
Die Reihenfolge, in der die Befehle in den folgenden Abschnitten erklärt
werden, entspricht deren Anordnung bei der manuellen Bedienung des
SSP-KONSTANTERs. Damit soll Ihnen ohne viel Blättern die möglichst
flüssige Einstellung der Gerätefunktionen und Parameter erleichtert wer-
den!
FUNCTION
FUNCTION
ENTER
FUNCTION
+
Sprung auf
zuletzt bearbeitete
Funktionsgruppe
Sprung auf
zuletzt bearbeitete
Funktion
z.B.
z.B.
z.B.
*
CE/LOCAL
FUNCTION
FUNCTION
FUNCTION
+
FUNCTION
+
FUNCTION
+
FUNCTION
+
