Datasheet

SLP-KONSTANTER Serien SLP 120 / 240 / 320
Laborstromversorgung
2 GOSSEN-METRAWATT GMBH

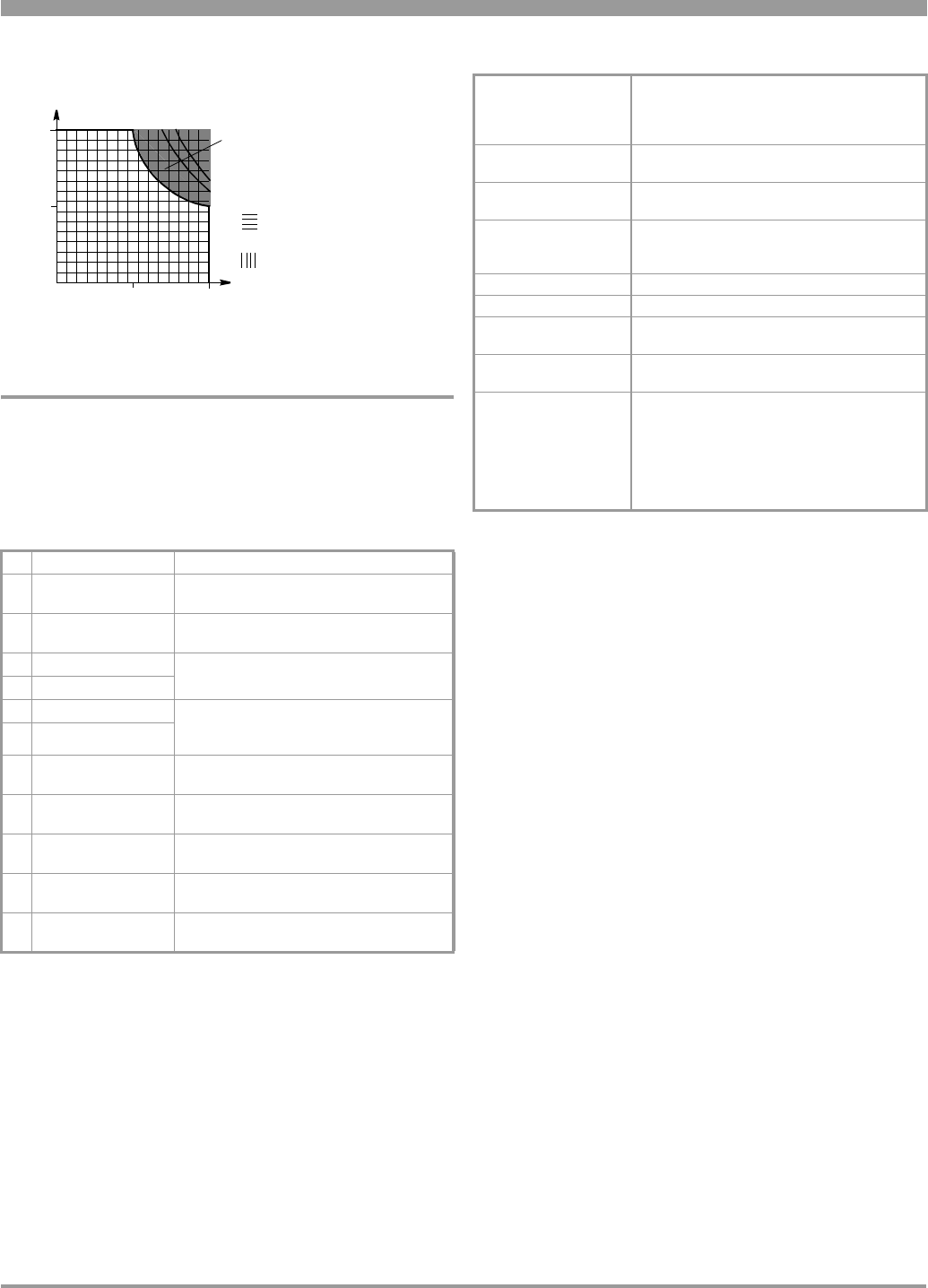

Ausgangs-Arbeitsbereich
Analoge Schnittstelle
Anschluss 11-poliger Schraubklemmenblock,
steckbar
Bezugspotential Ausgangs-Minuspol
TRG-Eingang potentialfrei
Anschlussbelegung:
Angewandte Vorschriften und Normen
PIN Bezeichnung Funktion
1 SIG1 OUT Statussignal-Ausgang für Ausgang ein / aus
(Open-Collector, max. 30 V – / 20 mA)
2 SIG2 OUT Statussignal-Ausgang für Regelart CV / CC
(Open-Collector, max. 30 V – / 20 mA)
3TRG IN +
digitaler Steuereingang für Ausgang ein / aus
(Low: < 1 V; High: 4 ... 26 V); potentialfrei
4TRG IN –
5 +15 V Hilfsspannung +15 V / max. 50 mA
Bezugspunkt, verbunden mit – Ausgang über
reversible Sicherung
6 AGND
7U
set
– analoger, invert. Spannungs-Steuereingang
(0 ... –5 V entspr. 0 ... U
nenn
; Ri = 10 kW)
8U
set
+ analoger Spannungs-Steuereingang
(0 ... +5 V entspr. 0 ... U
nenn
; Ri = 10 kW)
9I
set
+ analoger Stromsteuereingang
(0 ... +5 V entspr. 0 ... I
nenn
; Ri = 10 kW)
10 U-MON Messausgang der Ausgangsspannung
(0 ... 10 V entspr. 0 ... U
nenn
; Ri = 9,8 kW)
11 I-MON Messausgang des Ausgangsstromes
(0 ... 10 V entspr. 0 ... I
nenn
; Ri = 9,4 kW)
U/V
U
Nenn
I/A
I
Nenn
0
0,5 I
Nenn
P
Nenn
Kurzzeit-
arbeitsbereich
Einstellbereich
Spannung
Einstellbereich
Strom
0,5
U
Nenn
IEC 61010-1:1990 +
A1:1992 /
DIN EN 61010-1: 1993 /
VDE 0411-1:1994
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte
VDE 0160:1988 + A1:1989
Klasse W1
Ausrüstung von Starkstromanlagen mit elektronischen
Betriebsmitteln
EN 60950:1992
VDE 0805:1990
Sicherheit von Einrichtungen der Informationstechnik
IEC 529:1989
EN 60529:1991
VDE 0470-1:1992
IP-Schutzarten
IEC 68-2-6:1990 Schüttelfestigkeit
IEC 68-2-27:1989 Stoßfestigkeit
EN 61326-1:1997
+ A1: 1998
Elektromagnetische Verträglichkeit (EMV)
Produktnorm
EN 55022:1998 Klasse A
Elektromagnetische Verträglichkeit (EMV)
Fachnorm Störaussendung – Industriebereich
EN 61000-4-2:1995
EN 61000-4-3:1996 +
A1:1998
EN 61000-4-4:1995
EN 61000-4-5:1995
EN 61000-4-6:1996
EN 61000-4-11:1994
Elektromagnetische Verträglichkeit (EMV)
Fachnorm Störfestigkeit – Industriebereich
