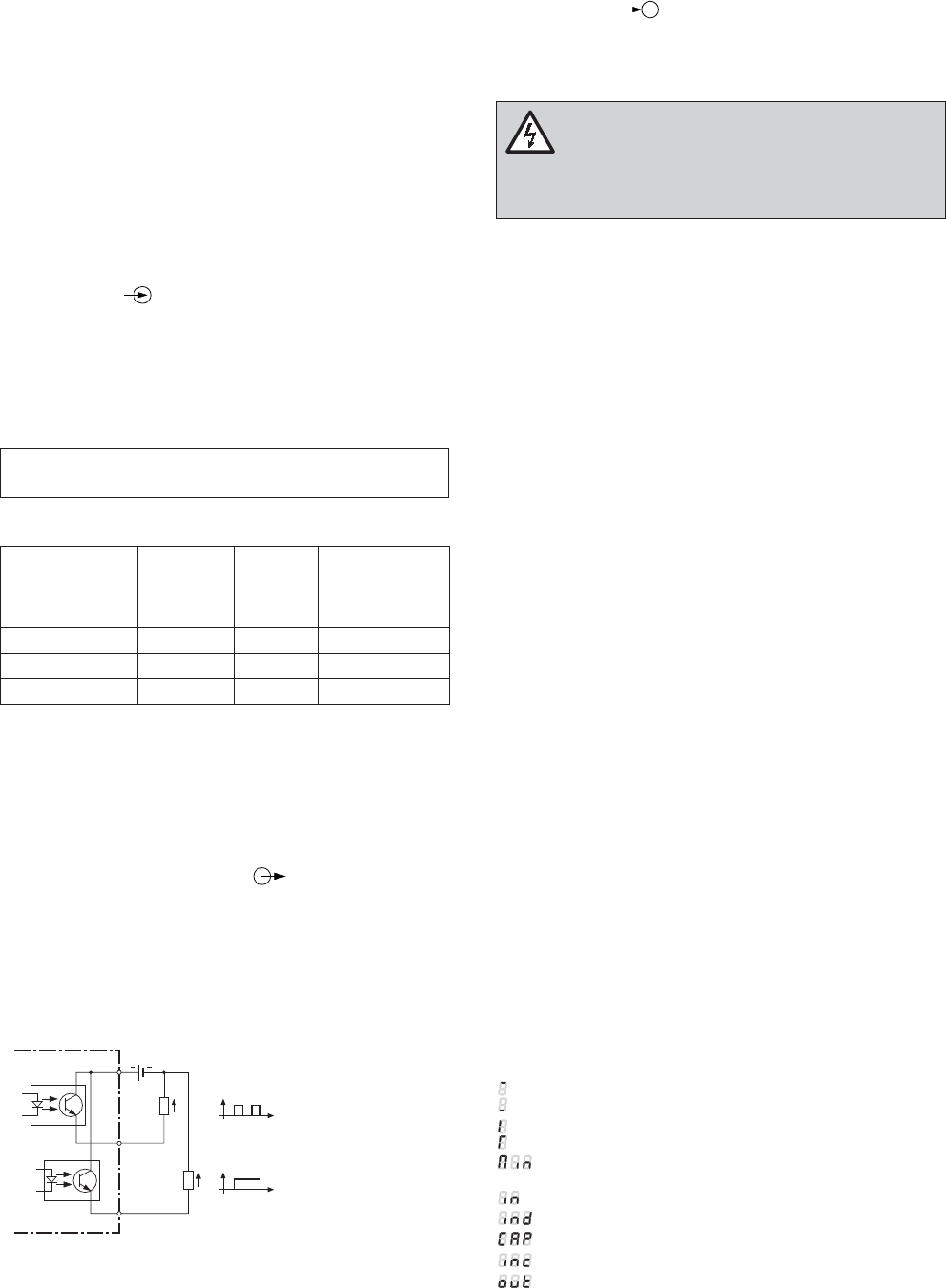

Operation Manual

2
Korte omschrijving
Het instrument A210 is een inbouwmeter met formaat 96 x 96 mm en
het instrument A220 is een inbouwmeter met formaat 144 x 144 mm.
Beide instrumenten worden gebruikt voor de analyse van wissel-
stroomnetten. Gemeten worden spanningen, stromen, frequentie
en fasen verschuiving in 1- en 3-fase netten. Met de gemeten
waarden kunnen werkelijk-, blind- en schijnbaar vermogen, wer-
kelijke- en blindenergie, maar ook vermogens factor en nul leider-
stroom berekend worden. Door gebruik te maken van stroom- en/of
spanningstrafo‘s, waar de overzetverhouding vrij in de A210/A220
programmeerbaar is, kan het instrument in laag- en middenspan-
ningsnetten ingezet worden De primaire waarde kan direct aange-
wezen worden. De A210/A220 dient als aanwijzer met 2 uitgangen,
die als S0 of grenswaardenuitgangen gebruikt kunnen worden.
Technische data
(voor uitgebreide specifi caties zie specifi catieblad, dit kan gedown-
load worden op www.camillebauer.com)
Meetingangen
Nominale frequentie: 50, 60 Hz
Nominale ingangsspanning: fase - fase: 500 V
fase - nul: 290 V
Nominale stroom: 5 A of 1 A
Toegelaten langdurige overbelasting
10 A bij 346 V in enkelfase net
10 A bij 600 V iin 3-fase net
Toegelaten korte overbelasting
Overbelaste
ingangswaarde
Aantal
over-
belastingen
Duur van
de over-
belasting
Tijdsinterval
tussen 2
opeenvolgende
overbelastingen
577 V LN 10 1 sec. 10 sec.
100 A 10 1 sec. 100 sec.
100 A 5 3 sec. 5 min.
Meetbereiken (max. aanwijzing op instrument)
U, I, S: ≤ 120% van nominale waarde
P, Q: ≤ ± 120% van nominale waarde
F: 45 … 65 Hz
Cosϕ: ± 1
Puls-/grenswaardenuitgangen
De twee digitale uitgangen kunnen als pulsuitgang voor werkelijk- of
blindvermogen of als grenswaardenmelder gebruikt worden.
De uitgangen zijn passief en van allen meetkringen door optokoppler
galvanisch gescheiden. Ze zijn geschikt voor het aansturen van S0
pulstellers (S0 norm DIN 43 864), of voor 24 V relais.
U
ext
≤ 40 V DC (OFF: lekstroom ≤ 0,1 mA)
I
L
≤ 150 mA (ON: klemmenspanning ≤ 1,2 V)
t
U
U
bijv. energieverbruik
bijv. grenswaardenuitgang
R
L
R
L
SO2
SO1
20
21
22
U
ext
Grenswaardenuitgangen
De meetgrootheden kunnen vrij gekozen worden.
Pulsuitgangen
Er kunnen werkelijk- en blindenergie pulsen voor elektronische en
elektromechanische tellers gegenereerd worden.
Hulpspanning*
DC, AC voeding 50 … 400 Hz
100 tot 230 V AC/DC ±15% of 24 tot 60 V AC/DC ±15%
(UL) 85 tot 125 V DC
Opgenomen vermogen: 3 VA (zonder Emmod module)
Om de voedingsspanning af te schakelen moet in de
buurt van het apparaat een schakelaar met stroom-
begrenzing worden aangebracht. De afzekering moet
met een 10 A of lager worden uitgevoerd en aan de
aanwezige spanning en foutstroom worden aange-
past.
Referentiecondities volgens IEC 688 / EN 60 688
Sinus 50 - 60 Hz, 15 - 30°, Gebruiksklasse II
Nauwkeurigheid
Stroom en spanning ± 0,5%
Vermogen ± 1,0%
Vermogensfactor ± 1,0%
Energie ± 1,0%
Frequentie ± 0,02 Hz (absoluut)
Omgevingscondities
Bedrijfstemperatuur: -10 … +55 °C
Bewaartemperatuur: -25 … +70 °C
Relatieve vochtigheid: ≤ 75%
Bedrijfshoogte: 2000 m max.
Alleen binnen te gebruiken!
Veiligheid
Veiligheidsklasse: II (Spanningsingangen met veilig-
heids impedantie)
Meetcategorie: III
Vervuilingsgraad: 2
Meetspanning: 300 V
Proefspanning: Tussen stroomingangen, hulpspan-
ning, digitale uitgangen en klem-
men van opklikmodule: 3700 V /
50 Hz / 1 min.
Spanningsingangen:
4,25 kV 1,2/50 μs
Opklikmodule aansluiting: Die interfacepennen aan de achter-
kant zijn via veiligheids impedanties
met de spanningsingangen verbon-
den. Er mogen alleen de toegelaten
opklikmodules gebruikt worden!
Aanraakbeveiliging: IP 20
Onderhoudstips
Het instrument heeft geen onderhoud nodig.
Aanwijzingen
De aanwijzing is normaal 3 digits, bij frequentie 4 digits en bij ener-
giewaarden 8 digits. Het linkse segment dient voor aanwijzing van
voorteken en afkortingen.
Afkortingen:
Maximale waarde
Minimale waarde
Gemiddelde waarde
Max. gem. waarde
Min. waarde voor powerfactor. Er wordt de slechtste
waarde van P1, P2 of P3 weergegeven
Nul leiderstroom
Inductief
Capacitief
Incoming, verbruik
Outgoing, leveren
