Översikt – Anslutningar, Knappar, Vridomkopplare, Symboler

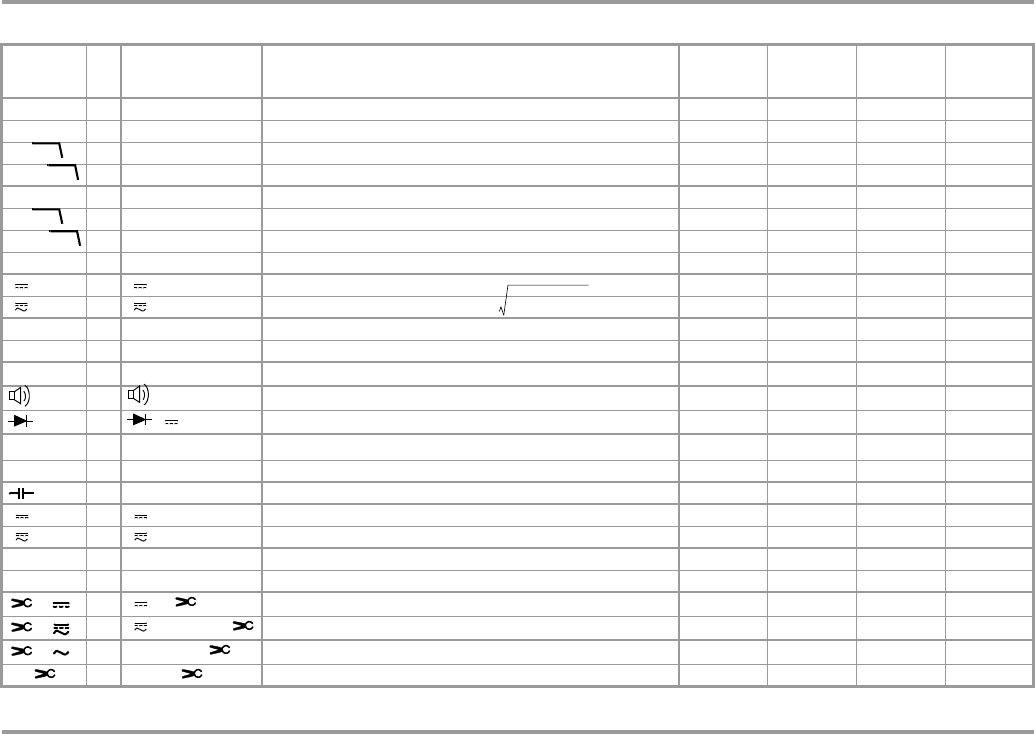

Symboler för vridomkopplarens lägen
Omkopplare FUNC Display Mätfunktion METRA HIT ⏐
X-
TRA/
OUTDOOR
METRAHIT⏐
T
ECH
METRAHIT⏐
P
RO
METRAHIT⏐
B
ASE
V~ 0/4 V~ AC TRMS Växelspänning, TRMS AC, full bandbredd ••••
Hz (V) 1 Hz ~ AC Spänningsfrekvens, full bandbredd ••••
V~ 2 V Fil ~ AC TRMS Växelspänning, TRMS AC, med lågpass (1 kHz) •••—
Hz (V) 3 Hz Fil ~ AC Spänningsfrekvens, med lågpass (1 kHz) •••—
V~ 1 M
Ω 0/4 V~ AC TRMS Växelspänning, TRMS AC, full bandbredd, insignal 1 MΩ•••—
V~ 1 V Fil ~ AC TRMS Växelspänning, TRMS AC, upp till 1 kHz, insignal 1 MΩ•••—
Hz (V) 2 Hz Fil ~ AC Spänningsfrekvens, upp till 1 kHz, insignal 1 MΩ•••—
Hz (V) 1 M
Ω 3 Hz ~ AC Spänningsfrekvens, full bandbredd, insignal 1 MΩ•••—
V 0/2 V DC Likspänning ••••
V 1 V DC AC TRMS Pulserande spänning, TRMS ( ) ••••
MHz 0/2 MHz (Hög) frekvens @ 5 V~ • ———
% 1% Pulskvot @ 5 V~ • ———
Ω
— Ω (Likström) resistans ••••
0/2 Ω Kontinuitetstestning Ω med summersignal ••••
1
V DC Diodspänning ••••
Temp TC 0/2
°C Typ-K
Temperatur termoelement Typ K ••••
Temp RTD 1 °C Pt100/1000 Temperatur med resistanstermometer Pt100/Pt1000 • ———
—nF Kapacitans ••——
A 0/2 A DC Likströmsvärde •••—
A 1 A DC AC TRMS Pulserande strömvärde, TRMS AC DC •••—
A~ 0/2 A~ AC TRMS Växelströmsvärde, TRMS AC •••—
Hz (A) 1 Hz ~ AC Strömfrekvens •••—
0/2 A DC Likströmsvärde med AC DC strömtång 1 V:1/10/100/1000 A — • — •
1 A DC AC TRMS Pulserande strömvärde, TRMS, med AC DC strömtång , se ovan — • — •
0/2 A~ AC TRMS Växelströmsstyrka, TRMS, med strömtång , se ovan — • — •
Hz ( ) 1 Hz ~ AC Strömfrekvens — • — •
