V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.7.5 Likströms- , pulserande ström- och strömmätning med strömtångs-
transformator A DC, A (DC+AC), A AC och Hz
(endast METRAHIT⏐T
ECH)
Utsignal från transformator, Ström/Ström
När en strömtång är ansluten till multimeterns ingång
(METRAHIT⏐T
ECH: mA/A ingång), visas alla strömvärden med rätt
värde i enlighet med den valda omvandlingsfaktorn. Den enda
förutsättningen är att strömtången är utrustad minst en av omvand-
lingsfaktorerna angivna nedan
och att faktorn har valts i följande meny
( Cl ip ≠ 0FF ), se även kapitel 6.4.
Inställningsmeny för strömtång
1nFo
 ...  SET rAtE  ...  CLIP
1 / 10/100/1000 / 0ff

(fabriksinställning:
METRAHIT⏐TECH: OFF)
Omvandlings-
fakotorer
CL IP
Mätområden DMM Tångtyper
100 mA 1 A 10 A
1:1
1mA/1mA
100,00 mA 1,0000 A 10,000 A
1:10
1mA/10mA
1,0000 A 10,000 A 100,00 A
1:100
1mA/100mA
10,000 A 100,00 A 1000,0 A
1:1000
1 mA/1 A
100,00 A 1000,0 A (10000,0 A)
WZ12A, WZ12D,
WZ11A, Z3511,
Z3512, Z3514

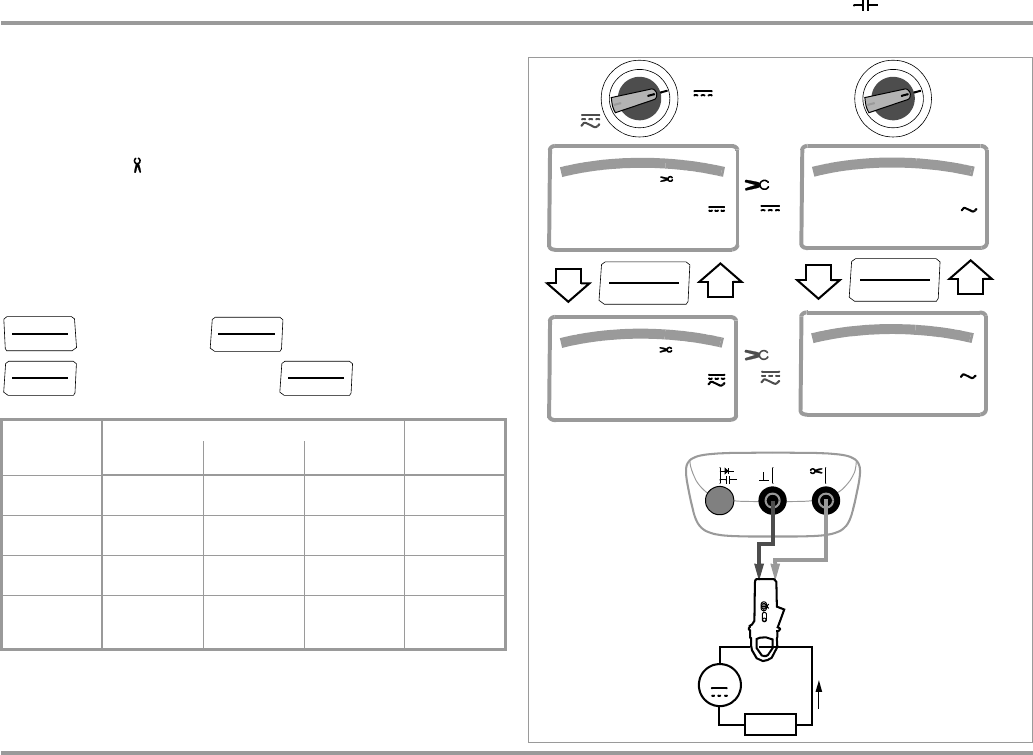

MEASURE
