Översikt – Anslutningar, Knappar, Vridomkopplare, Symboler

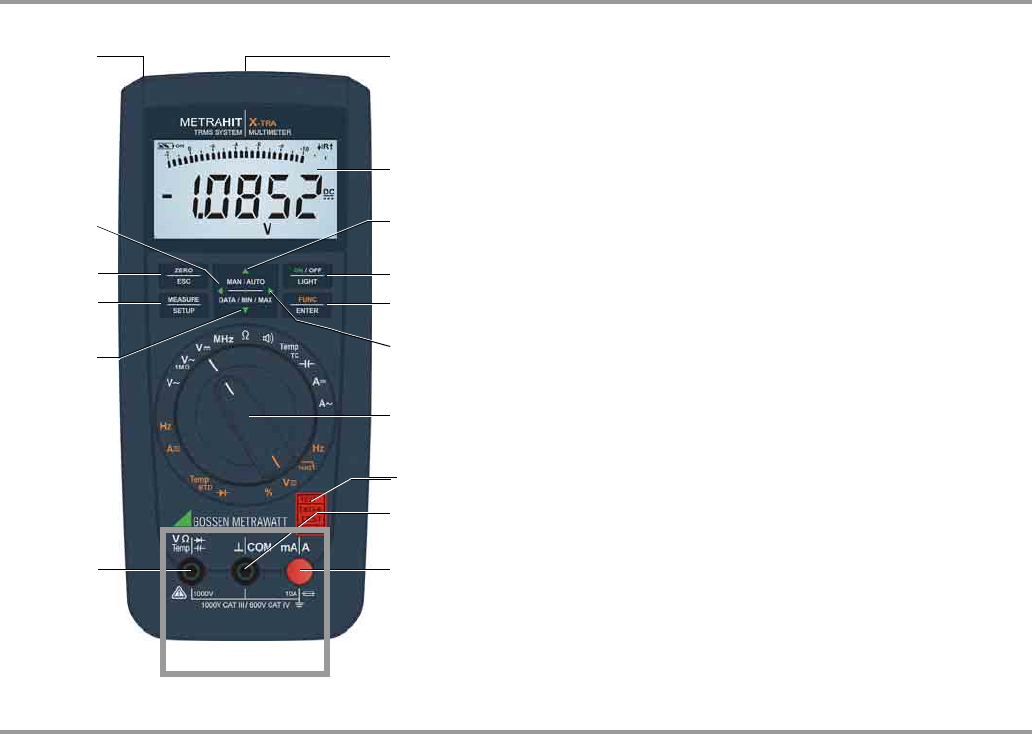

2 Översikt – Anslutningar, knappar, vridomkopplare, symboler
1 Display (LCD) (se sidan 13 för betydelsen av symboler)
2 MAN / AUTO valknapp för manuellt/automatiskt mätområdesval
 Öka parametervärden
Driftlägesmeny: Välj individuella menyposter mot flödesriktningen
3 ON / OFF | LIGHT knapp för att tända och släcka instrument- och bakgrunds-
belysning
4 FUNC | ENTER multifunktionsknapp
Driftlägesmeny: Bekräfta inmatning (ENTER)
5
 Öka mätområdet eller flytta decimaltecknet till höger (MAN-funktion)
6 Vridomkopplare för mätfunktioner, (se sidan 15 för betydelsen av symboler)
7 DKD-kalibreringsmärke
8 Anslutningskontakt för jord
9 Anslutningskontakt för strömmätning med automatisk blockering
10 Anslutningskontakt för spännings-, resistans-, temperatur-, diod- och
kapacitansmätning
(endast METRA HIT ⏐X-TRA⏐OUTDOOR och
METRAHIT⏐TECH ) med automatisk blockering
11 DATA / MIN / MAX
Knapp för att lagra, jämföra och ta bort mätvärden, samt för Min/Max
 Minska värden
Driftlägesmeny: Välj individuella menyposter i flödesriktningen
12 MEASURE | SETUP
Knapp för att växla mellan mät- och menyfunktionen
13 ZERO | ESC
Knapp för nolljustering
Driftlägesmeny: Gå ur nuvarande menynivå
och återgå till en högre nivå,
avsluta parameterkonfiguration
utan att spara data
14  Minska mätområdet eller flytta decimaltecknet till vänster (MAN-funktion)
15 Anslutning för nätadapter (endast METRA HIT ⏐X-TRA⏐OUTDOOR)
16 IR-anslutning (endast METRA HIT ⏐X-TRA⏐OUTDOOR)
* METRAHIT⏐BASE: Strömmätning endast genom att använda en strömtång med
spänningsutsignal
1
3
4
16
5
6
9 *
*
→ kapitel 4.3
→ kapitel 3
→ kapitel 5
→ kapitel 7
→ kapitel 6
→
kapitel 3 ff
→ kapitel 3
13
12
→ kapitel 4.1
10
2
→ kapitel 4.1.2
15
8
Max. 1000 V!
11
15
kapitel 4.1 ←
kapitel 4.4←
kapitel 6←
kapitel 3←
kapitel 3.1 ←
7
→ kapitel 1.2
kapitel 6←
