GMC-I Gossen-Metrawatt GmbH 39
Messungen V/Hz – Ω – Temp – – A/Hz
5.6 Kapazitätsmessung
(nur METRAHIT⏐X-
TRA⏐OUTDOOR und METRAHIT⏐TECH)
➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Kondensatoren müssen zur Messung immer entladen sein.
Fremdspannungen verfälschen das Messergebnis!
Prüfung die Spannungsfreiheit mit Hilfe der Gleichspannungs-
messung, siehe Kap. 5.1.1.
➭ Stellen Sie den Drehschalter auf „ “.

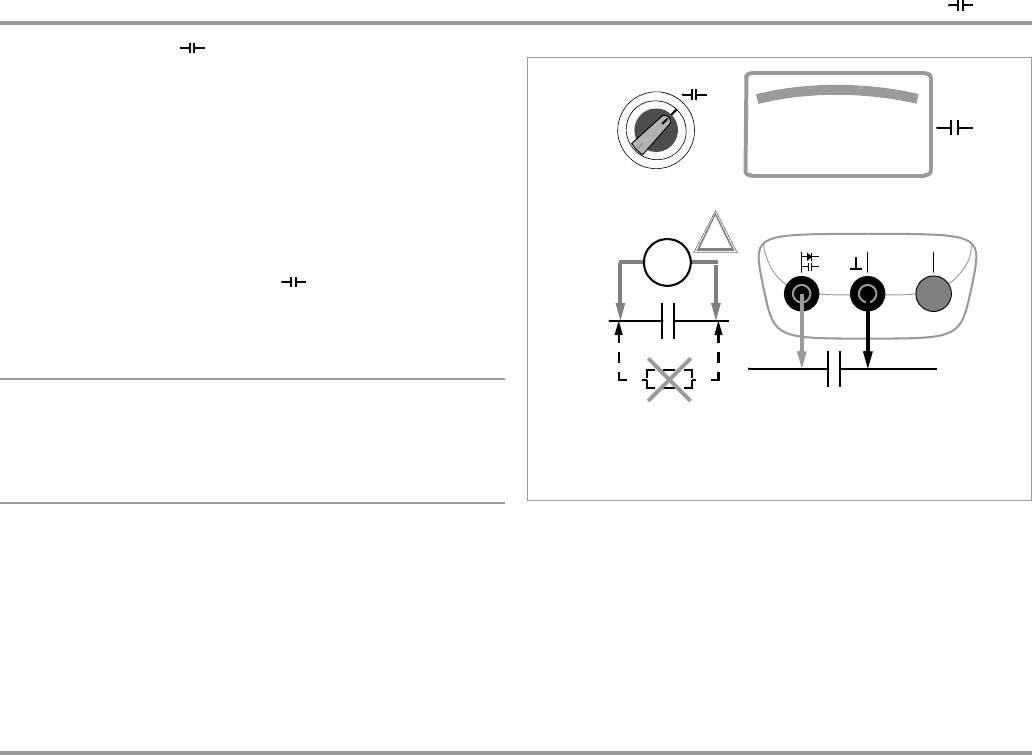

➭ Schließen Sie den (entladenen!) Prüfling über Messleitungen an
die Buchsen wie abgebildet an.
Hinweis
Polarisierte Kondensatoren sind mit dem „–“ Pol an der
Buchse „⊥“ anzuschließen.
Parallel zum Kondensator liegende Widerstände und Halb-
leiterstrecken verfälschen das Messergebnis!
COM
V
Temp
Ω
0V !
!
10
.
38
F
+
–
+
–
μ
10 nF ... 1000 μF
Messbereiche:
