5.5 Temperaturmessung
Die Temperaturmessung erfolgt über ein Thermoelement vom Typ
K (Zubehör, kein Lieferumfang), das an den Spannungseingang
angeschlossen wird. Beim METRAHIT⏐X-TRA⏐OUTDOOR kann alter-
nativ ein Widerstandsthermometer vom Typ Pt100 oder Pt1000
angeschlossen werden.
Wahl der Temperatureinheit
1nFo
Z ... Z tEMP °C / °F UV
(°C = Standardwert/Werkseinstellung)
5.5.1 Messung mit Thermoelementen Temp TC
➭ Stellen Sie den Drehschalter auf „Temp
TC
“.
Hinweis
nur METRAHIT⏐X-TRA⏐OUTDOOR:
Die zuletzt ausgewählte Temperaturmessung bzw. der
zuletzt eingestellte Temperatursensor Typ-K oder Pt100/
Pt1000 bleibt gespeichert und wird entsprechend ange-
zeigt. Wechsel in die jeweils andere Messfunktion durch
FUNC | ENTER.
➭ Die Referenztemperatur wird über die interne Vergleichsstelle
gemessen, zur Abfrage siehe Parameter „1tEMP “ im Kap. 6.3.
Hinweis
Die interne Referenztemperatur (interne Vergleichsstellen-
temperatur) wird mit einem Temperaturfühler im Gerät
gemessen. Durch interne Erwärmung oder durch Wechsel
von warmer in kalte Umgebung oder umgekehrt kann diese
etwas über der Raumtemperatur liegen.
➭ Schließen Sie den Fühler an den beiden freigegebenen Buch-
sen an. Das Gerät zeigt die gemessene Temperatur in der ge-
wählten Einheit an.

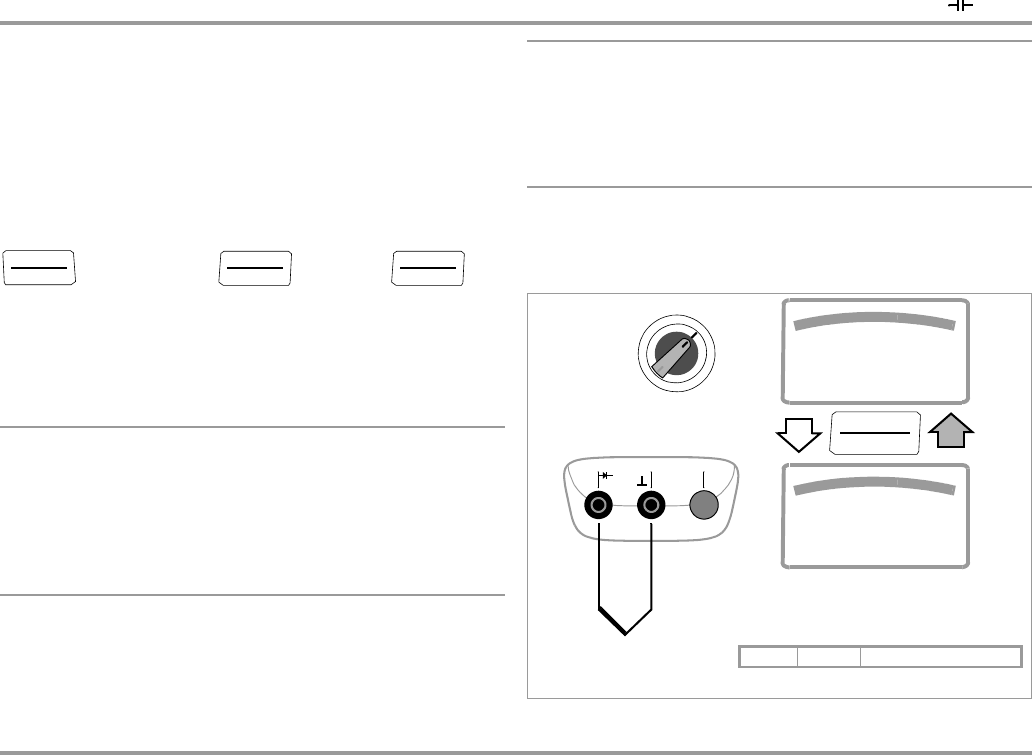

MEASURE
SETUP
FUNC
ENTER
FUNC
ENTER
Temp
TC
0023
.
3
°
C
Temp
RTD
Typ-K
TC
COM
V
Temp
Ω
TE (TC)
0256
.
0
°
C
Pt1000
RTD
Messbereich
TE (TC) K (NiCr-Ni) –250,0 … +1372,0 °C
FUNC
ENTER
