Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
Symbole der Bedienerführung in den folgenden Kapiteln
Z ... Z im Hauptmenü blättern
V ... V im Untermenü blättern (scrollen)
Y Z Dezimalpunkt auswählen
UV Wert erhöhen/verkleinern
time Untermenü/Parameter (Sieben-Segment-Schrift)
1nFo Hauptmenü (Sieben-Segment-Schrift, Darstellung fett)

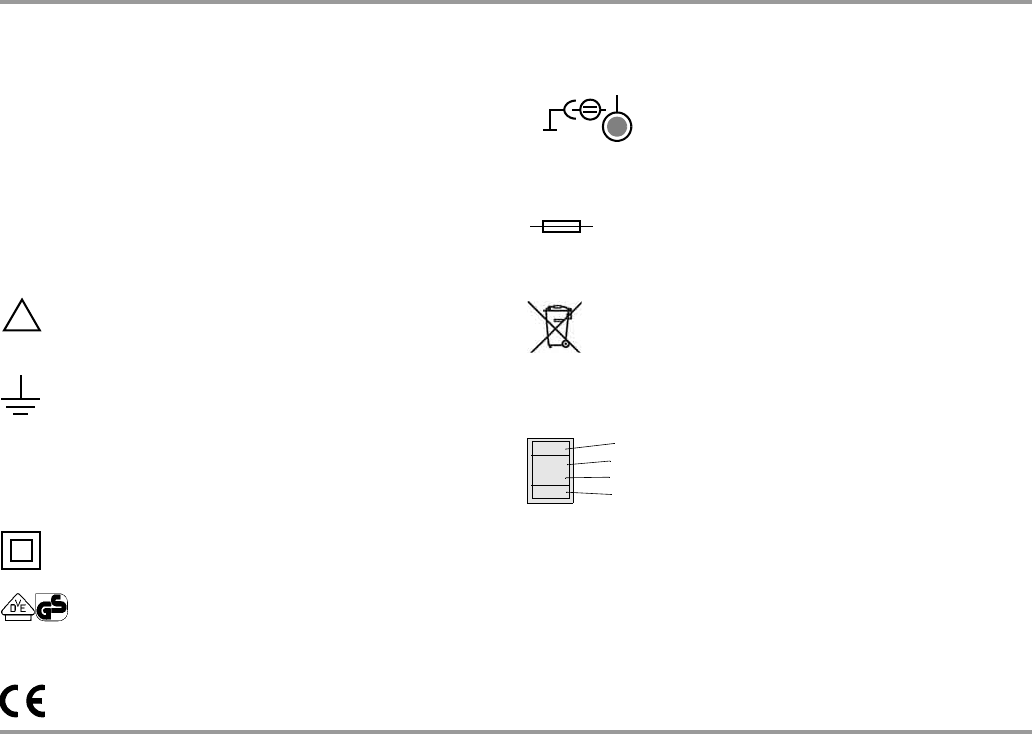

Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle
(Achtung, Dokumentation beachten!)
Erde
CAT III / IV Gerät der Messkategorie III bzw. IV, siehe auch
„Messkategorien und ihre Bedeutung nach IEC
61010-1“ auf Seite 8
Durchgängige doppelte oder verstärkte Isolierung
Die Zeichengenehmigung durch die VDE-Prüfstelle
wurde für folgende Multimeter erteilt:
METRAHIT⏐X-
TRA⏐TECH⏐PRO⏐BASE
EG-Konformitätskennzeichnung
▲ IR ▼ Lage der Infrarot-Schnittstelle, Fenster auf dem Gerä-
tekopf (nur METRAHIT⏐X-TRA⏐OUTDOOR)
Lage der Netzteiladapterbuchse,
siehe auch Kap. 3.1
(nur METRAHIT⏐X-TRA⏐OUTDOOR)
Sicherung für die Strommessbereiche, siehe Kap. 9.3
(nicht METRAHIT⏐B
ASE)
Das Gerät darf nicht mit dem Hausmüll entsorgt wer-
den. Weitere Informationen zur WEEE-Kennzeichnung
finden Sie im Internet bei www.gossenmetrawatt.com
unter dem Suchbegriff WEEE, siehe auch Kap. 9.5.
Kalibriermarke (rotes Siegel):
siehe auch „Rekalibrier-Service“ auf Seite 64
!
5V/600mA
Zählnummer
Registriernummer
Datum der Kalibrierung (Jahr – Monat)
Deutscher Kalibrierdienst – Kalibrierlaboratorium
B0730
01-04
DKD-K-
19701
