V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.7.2 Växelström och frekvensmätning,
Direktanslutning, A AC och Hz
(endast METRAHIT⏐X-TRA⏐OUTDOOR⏐TECH⏐PRO)
➭ Koppla först från kraftförsörjningen från mätkretsen eller kraft-
förbrukaren (1) och ladda ur eventuella kondensatorer.
➭ Ställ vridomkopplaren i läge A~ eller Hz beroende på
strömmen eller frekvensen som ska mätas.
➭ Välj önskad mätstorhet genom att kort trycka på multifunktion-
sknappen FUNC | ENTER. Varje gång knappen trycks ned väljs
AC
TRMS
respektive Hz. Bytet bekräftas med en summersignal.

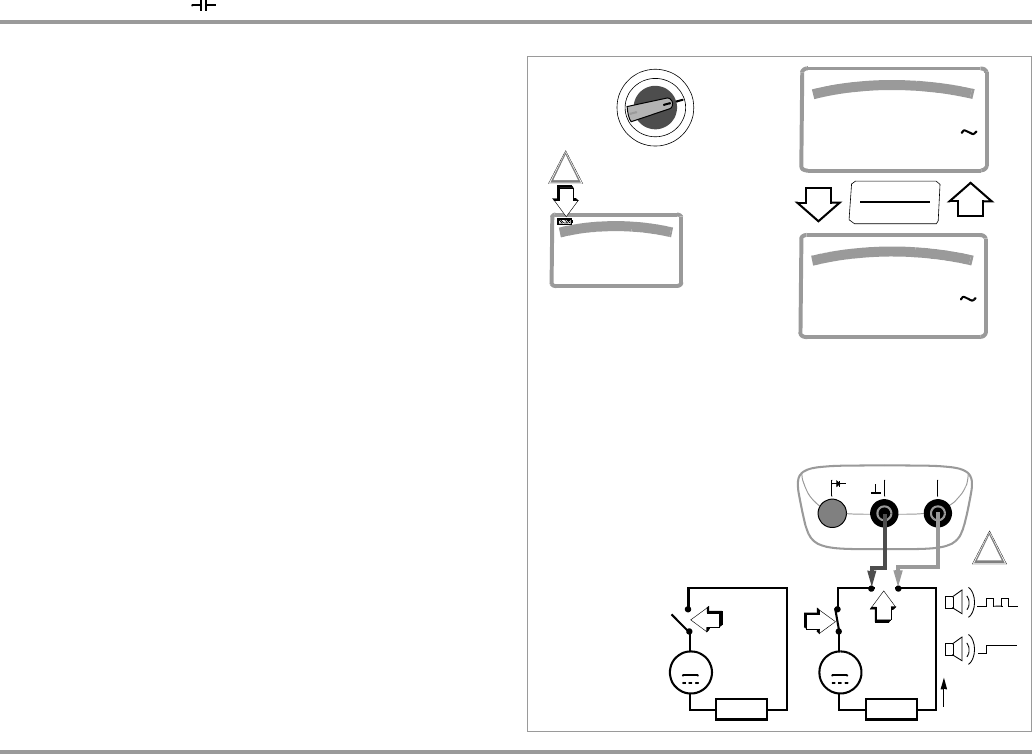

➭ Anslut mätinstrumentet på ett säkert sätt (utan kontaktresist-
ans) i serie med kraftförbrukarna som figuren visar.
➭ Koppla in kraftförsörjningen på nytt (3).
➭ Avläs på displayen. Notera mätvärdet om inte instrumentet är
inställt på minneslägesdrift eller i överföringsläge..
➭ Koppla bort kraftförsörjningen från mätkretsen eller kraftförbru-
karna (1) på nytt och ladda ur eventuella kondensatorer.
➭ Avlägsna testproberna från mätpunkten och återställ mätkret-
sen till dess normalläge.
COM mA A
V
Temp
Ω
~
R
x
~
R
x
1
3
2
A~
Hz
A~
Hz
003
.
50
A
AC
TRMS
050
.
10
Hz
AC
8
.
8
.
8
.
8
.
8
!
I > 10 A
!
I > 16 A
Strömmätning får endast
utföras med batterier in-
stallerade!
Mätområde
Ström
FUNC
ENTER
METRAHIT⏐X-TRA/OUTDOOR
METRAHIT⏐PRO
1 A / 10 A (16 A max. 30 s)
100 μA / 1 mA
10 mA / 100 mA
1 A / 10 A (16 A max. 30 s)
METRAHIT⏐T
ECH
10 mA / 100 mA
1 A / 10 A (16 A max. 30 s)
