GMC-I Gossen-Metrawatt GmbH 37
V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.5 Temperaturmätning
Temperaturmätning utförs med ett termoelement av typ K (tillbe-
hör, inte inkluderat), som ansluts till spänningsingången. Alterna-
tivt kan en Pt100 eller Pt1000 resistanstermometeranvändas med
METRAHIT⏐X-TRA⏐OUTDOOR .
Välja mätenhet för temperatur
1nFo
... tEMP °C / °F
(°C = fabriksinställning)
5.5.1 Mätning med termoelement, Temp TC
➭ Ställ vridomkopplaren i läge “Temp
TC
”.
Observera
Endast METRAHIT⏐X-TRA⏐OUTDOOR:
Den senast vald temperaturmätningen eller den senast
valda temperatursensorn, dvs typ K eller Pt100/Pt1000, lig-
ger kvar i minnet och visas i displayen. Tryck på FUNC | ENTER
för ändra till en annan mätfunktion vid behov.
➭ Referenstemperaturen mäts vid den interna referenskopplin-
gen (se parameter “1tEMP ” i kapitel 6.3 gällande kontroll av
inställningar).
Observera
Den interna referenstemperaturen (temperaturen vid den
interna referenskopplingen) mäts med en temperatursensor
inuti instrumentet. Denna kan vara något högre än rumstem-
peraturen på grund av intern uppvärmning, eller vid förflyt-
tning från varmare till kallare omgivning eller vice versa.

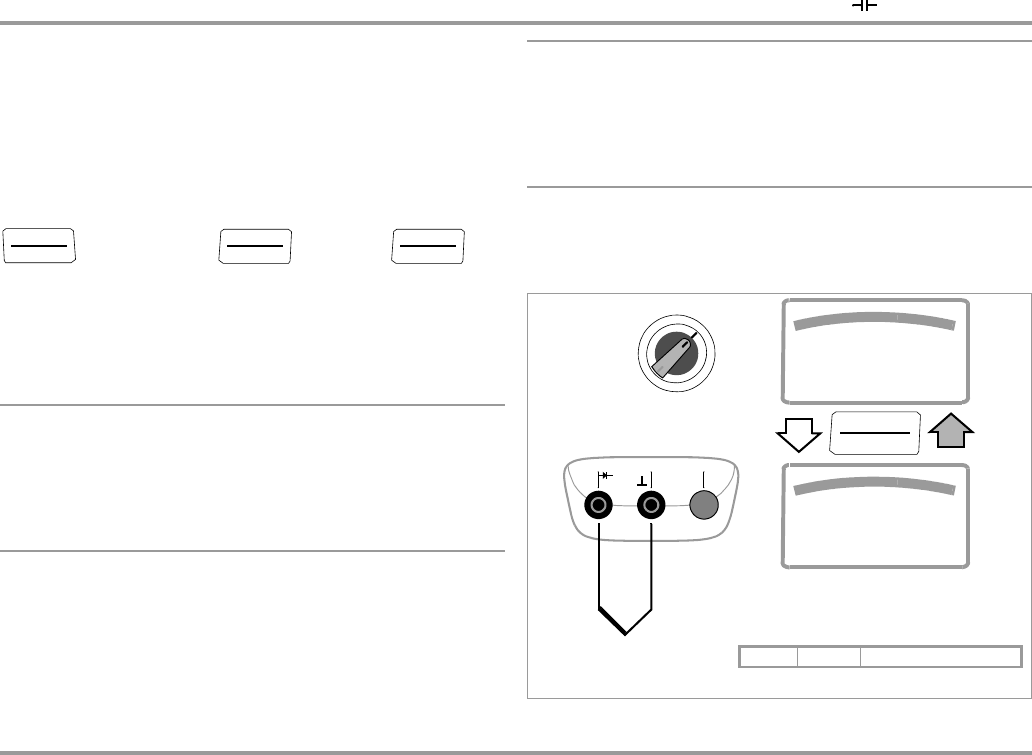

➭ Anslut sensorns till de två tillgängliga anslutningskontakterna.
Instrumentet visar den uppmätta temperaturen med den valda
mätenheten.
MEASURE
SETUP
FUNC
ENTER
FUNC
ENTER
Temp
TC
0023
.
3
°Χ
Temp
RTD
Type K
TC
COM
V
Temp
Ω
TE (TC)
0256
.
0
°Χ
Pt1000
RTD
Mätområde
TE (TC) K (NiCr-Ni) –250.0 … +1372.0 °C
FUNC
ENTER
