36 GMC-I Gossen-Metrawatt GmbH
V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.4 Diodtest med en konstant ström på 1 mA
➭ Koppla från kraftförsörjningen från den elektriska kretsen på
den anordning som skall mätas och ladda ur samtliga hög-
spänningskondensatorer.
➭ Säkerställ att testanordningen är spänningsfri.
Interferensspänningar förvränger mätresultaten!
Se kapitel 5.1.1 angående att kontrollera spänningsfrånvaron
med hjälp av likspänningsmätning.
➭ Ställ vridomkopplaren i läge .
➭ Tryck på
FUNC
| ENTER
-knappen
.

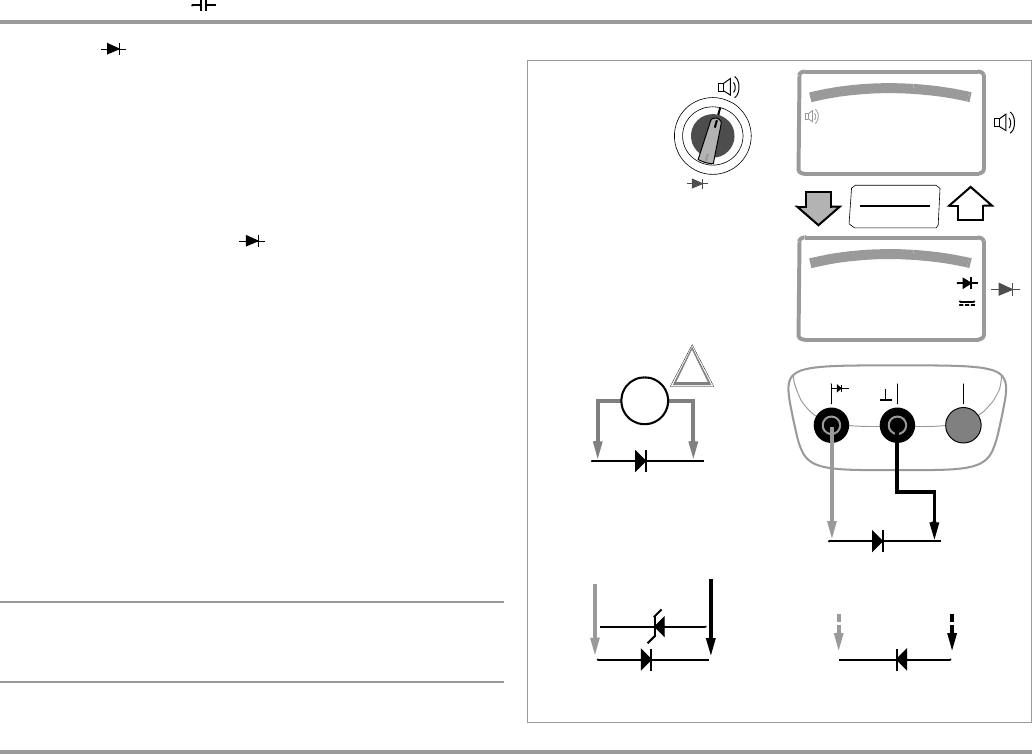

➭ Anslut testanordningen som figuren visar.
Ledriktning och kortslutning
Instrumentet visar framspänning i volt (display: 4 platser). Så länge
som spänningsfallet inte överstiger det maximala visningsvärdet
på 5.1 V kan flera serier ihopkopplade komponenter eller refer-
ensdioder testas med en liten referensspänning och referens-
dioder.
Backriktning och avbrott
Instrumentet visar 0L.
Observera
Resistorer och halvledarbanor parallellkopplade till dioden
förvränger mätresultaten!
COM
V
Temp
Ω
Framriktning Backriktning
0V !
0.654
0.L
till 5.100 V
Mätområde:
+
–
0
.
443
V
!
000
.
8
Ω
DC
FUNC
ENTER
