GMC-I Gossen-Metrawatt GmbH 35
V/Hz-, Ω−, Temperatur-, och A/Hzmätningar
5.3 Kontinuitetstest
➭ Koppla från kraftförsörjningen från den elektriska kretsen på
den anordning som skall mätas och ladda ur samtliga hög-
spänningskondensatorer.
➭ Säkerställ att testanordningen är spänningsfri.
Interferensspänningar förvränger mätresultaten!
➭ Ställ vridomkopplare i läge .

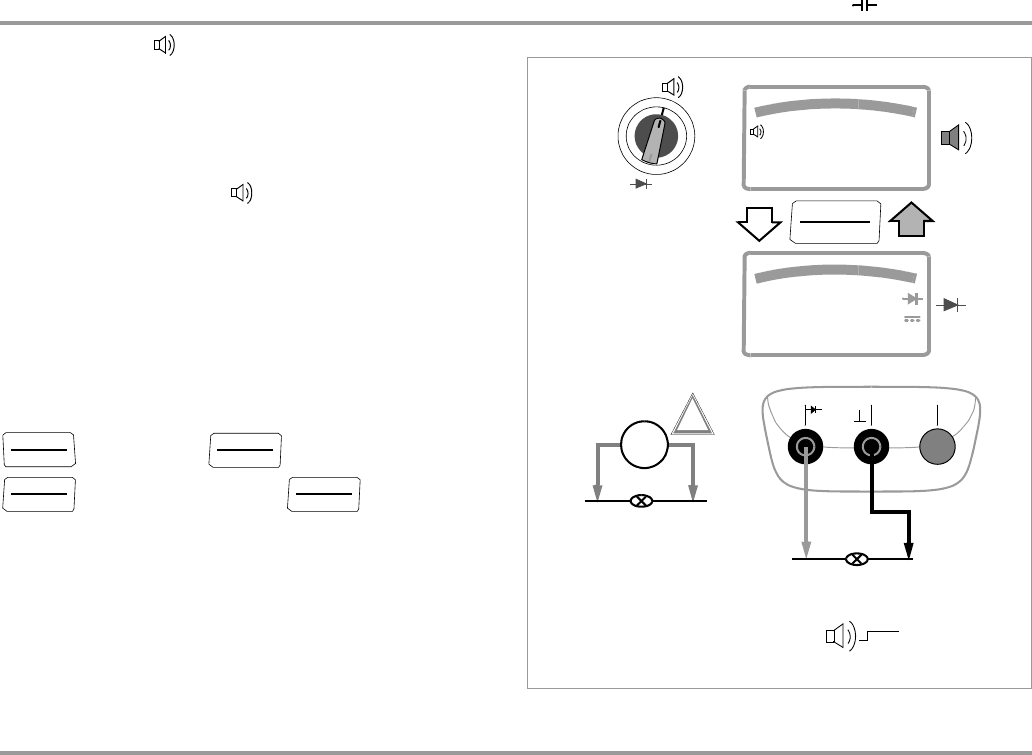

➭ Anslut testledaren som figuren visar.
Beroende på det valda gränsvärdet, genereras multimetern en
ihållande ljudsignal vid kontinuitet eller kortslutning, dvs vid ett
värde mindre än det valda gränsvärdet.
“0L” visas på displayen vid en öppen anslutning.
Gränsvärdet kan justeras i “SETUP”-menyn (se även kapitel 6.4):
1nFo
... SET rAtE ... bEEP
1, 10, 20, 30, 40, 90 Ω
(10 = fabriksinställning)
MEASURE
SETUP
FUNC
ENTER
FUNC
ENTER
FUNC
ENTER
COM
V
Temp
Ω
0V !
!
000
.
8
Ω
0
.
443
V
DC
R < 1, 10, 20, 30, 40, 90 Ω
FUNC
ENTER
