Inställningar

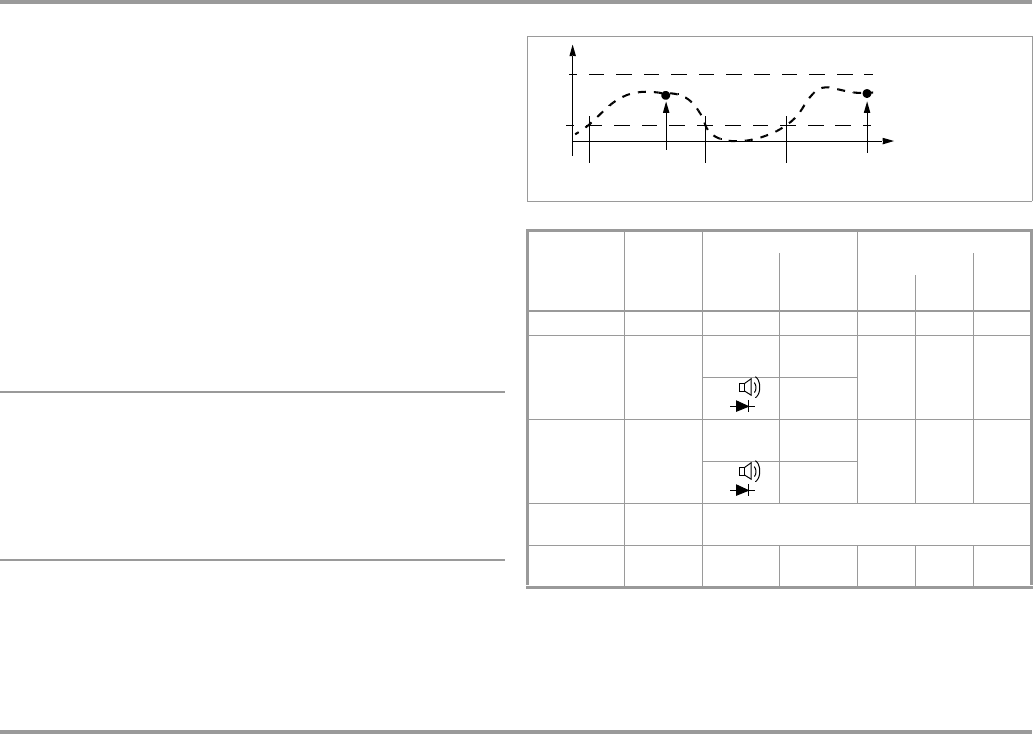

4.4 Lagring av mätvärden: DATA (auto-hold / compare)
Ett individuellt mätvärde kan automatiskt “frysas” med DATA-
funktionen (auto-hold). Det är till exempel användbart då an-
slutning av mätspetsarna till mätpunkter kräver total uppmärk-
samhet. Efter att mätsignalen har tillämpats och mätvärdet har
svängt in enlighet med “villkoren” i tabell nedan, fryses mätvärdet
och en summersignal ljuder. Mätspetsarna kan nu tas bort från
mätpunkterna och det uppmätta värdet kan avläsas från dis-
playen.
Om mätsignal hamnar under värdena specificerade i tabellen,
återaktiveras funktionen för att lagra nästa värde.
Jämförelse av mätvärden (DATA Compare)
Om det nuvarande frysta värdet avviker från det första sparade
värdet med mindre än 100 siffror ljuder summersignalen två
gånger. Om avvikelsen är större än 100 siffror genereras endast
en kort signal.
Observera
DATA-funktionen påverkar inte den analoga displayen på
vilken det nuvarande värdet fortsätter att visas. När den
digitala displayen är “fryst” är däremot också decimal-
punkten fixerad (fixerat mätområde, symbol: MAN).
Det valda mätområdet bör inte ändras manuellt så länge
som DATA-funktionen är aktiverad.
DATA-funktionen desaktiveras genom att knappen DATA/MIN/MAX
trycks ned och hålls nedtryckt (ca 1 sekund), när mätfunktionen
ändras eller när instrumentet slås av och på igen.
1)
Reaktivering sker då specificerad gränser för mätvärdet inte uppnås.
2)
Två summersignal genereras första gången ett mätvärde sparas som ett
referensvärde. För efterföljande sparade värden genereras två summer-
signaler endast om det nuvarande frysta värdet skiljer sig från det första
sparade värdet med mindre än 100 siffror.
Förklaring: UV = uppmätt värde, O= mätområde
DATA
Funktion
Tryck
DATA /
Min/Max
Villkor Svar från instrumentet
Mätfunktion Mätsignal
Display
Ljud
UV
Digital
DATA
Aktivera Kort blinkar En gång
Spara
(stabiliserat
mätvärde)
V, A, F, Hz,
MHz, %
> 10%
av O
Visas Fast
En gång
Två
gånger
2)
Ω
≠ 0L
Reaktivera
1)
V, A, F, Hz,
MHz, %
< 10%
av O
Lagrat
MV
Blinkar
Ω
= 0L
Ändra till
Min/Max
Kort Se tabell i kapitel 4.4.1
Avsluta Länge
Raderas Raderas
Två
gånger
V, A, Hz
t [s]
100%
10%
Aktiverad
Reaktiverad
Spara
Spara
10,000 siffror
av mätområdet
F, MHz, %
