5.3 Durchgangsprüfung
➭ Trennen Sie die Stromversorgung vom Stromkreis des zu mes-
senden Geräts und entladen Sie alle Hochspannungskonden-
satoren.
➭ Überzeugen Sie sich, dass das Messobjekt spannungsfrei ist.
Fremdspannungen verfälschen das Messergebnis!
➭ Stellen Sie den Drehschalter auf .

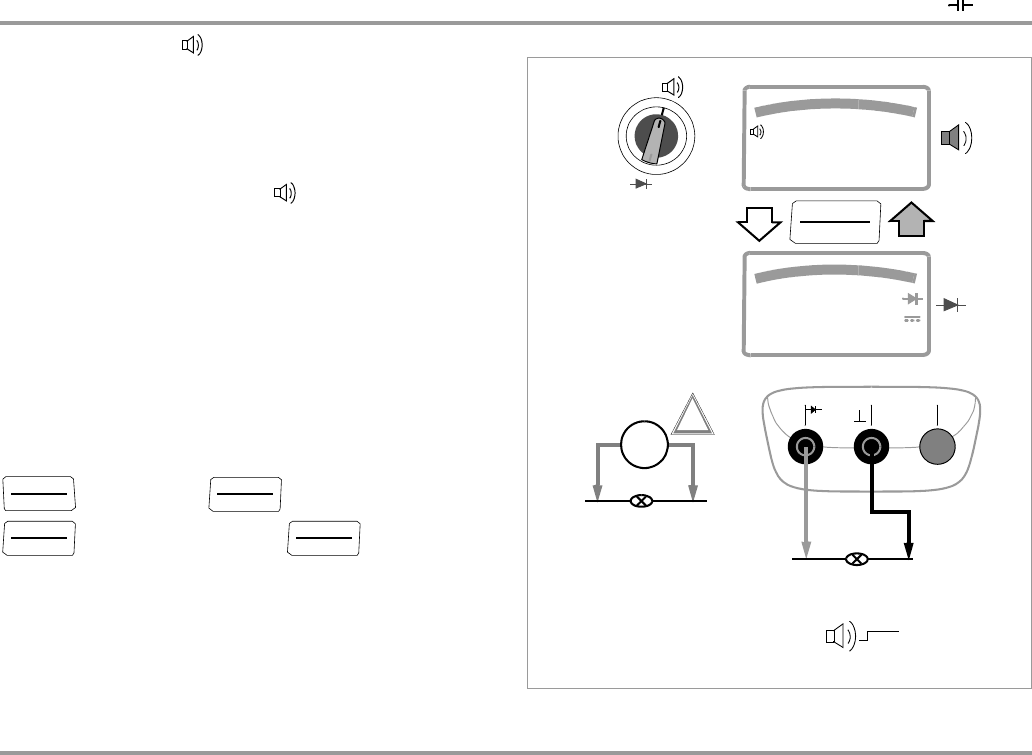

➭ Schließen Sie die zu prüfende Durchgangsstelle wie abgebildet
an.
In Abhängigkeit vom eingestellten Grenzwert gibt das Multimeter
bei Durchgang bzw. Kurzschluss, d. h. bei einem Wert kleiner als
dem Grenzwert, einen Dauerton ab.
Bei offenen Anschlüssen wird „0L “ eingeblendet.
Der Grenzwert kann im Menü „SET “ eingestellt werden, siehe
auch Kap. 6.4:
1nFo
Z ... Z SET rAtE V ... V bEEP
1, 10, 20, 30, 40, 90 Ω UV
(10 = Standardwert/Werkseinstellung)
MEASURE
SETUP
FUNC
ENTER
FUNC
ENTER
FUNC
ENTER
COM
V
Temp
Ω
0V !
!
000
.
8
Ω
0
.
443
V
DC
R < 1, 10, 20, 30, 40, 90 Ω
FUNC
ENTER
