Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
2

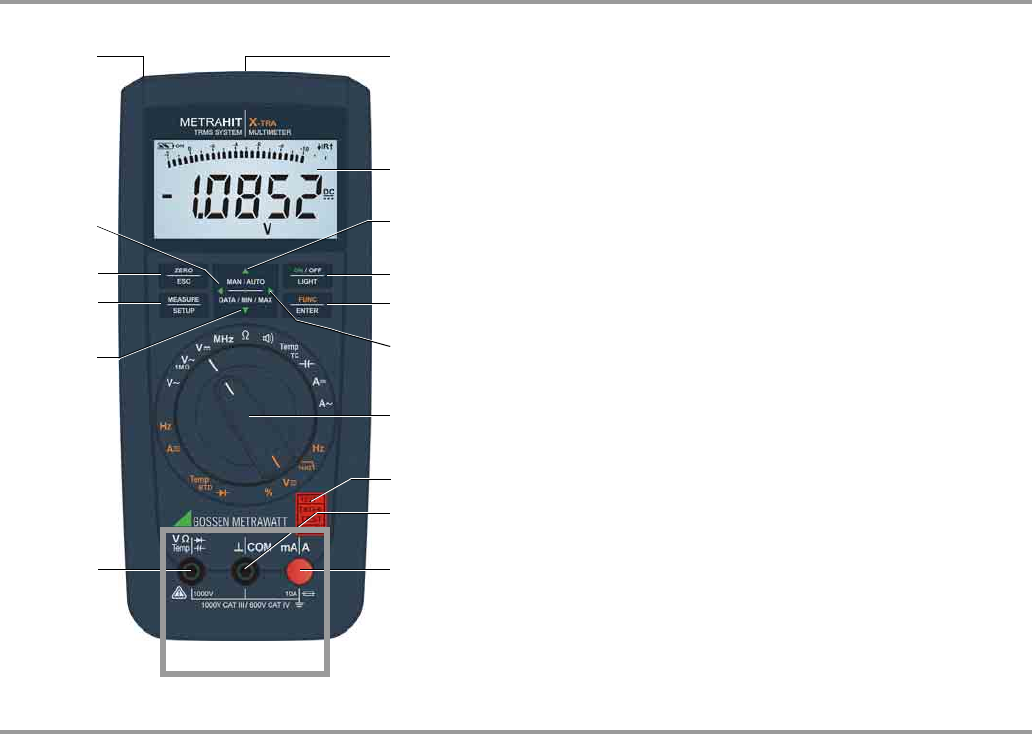

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 13
2 MAN / AUTO Umschalttaste für manuelle/automatische Messbereichswahl
U Erhöhen von Parameterwerten
Betriebsart Menü:
Auswahl einzelner Menüpunkte entgegen der Flussrichtung
3
ON / OFF | LIGHT
Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 FUNC | ENTER Multifunktionstaste
Betriebsart Menü: Bestätigen der Eingabe (ENTER)
5
Z
Messbereich erhöhen bzw. Dezimalpunkt nach rechts verschieben (Funktion MAN)
6 Drehschalter
für Messfunktionen,
zur Bedeutung der Symbole
siehe Seite 14
7 DKD-Kalibriermarke
8 Anschlussbuchse für Masse/erdnahes Potential
9 Anschlussbuchse für Strommessung mit automatischer Verriegelung
10 Anschlussbuchse für Spannungs-, Widerstands-, Temperatur-, Dioden-
und Kapazitätsmessung (nur METRAHIT⏐X-
TRA⏐OUTDOOR und
METRAHIT⏐TECH) mit automatischer Verriegelung
11 DATA / MIN / MAX
Taste für die Funktion Messwert halten, vergleichen, löschen und MIN/MAX
V Erniedrigen von Werten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
12 MEASURE | SETUP
Taste zum Umschalten zwischen Mess- und Menüfunktion
13 ZERO | ESC
Taste für die Nullpunkteinstellung
Betriebsart Menü: Verlassen der Menüebene und
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe
ohne zu speichern
14
Y
Messbereich verkleinern bzw. Dezimalpunkt nach links verschieben (Funktion MAN)
15 Anschluss für Netzadapter (nur METRAHIT⏐X-TRA⏐OUTDOOR)
16 Infrarot-Schnittstelle (nur METRAHIT⏐X-TRA⏐OUTDOOR)
* METRAHIT⏐BASE:
Strommessung nur über Zangenstromsensor mit Spannungsausgang
1
3
4
16
5
6
9
*
*
→ Kap. 4.3
→ Kap. 3
→ Kap. 5
→ Kap. 7
→ Kap. 6
→ Kap. 3 ff.
→ Kap. 3
13
12
→ Kap. 4.1
10
2
→ Kap. 4.1.2
14
8
max. 1000 V !
11
15
Kap. 4.1 ←
Kap. 4.4 ←
Kap. 6 ←
Kap. 3 ←
Kap. 6 ←
Kap. 3.1 ←
7
→ Kap. 1.2
