User Manual
Table Of Contents
- 1 Caratteristiche di sicurezza e disposizioni di sicurezza
- 2 Messa in funzione
- 3 Selezione delle funzioni di misura e dei campi di misura
- 4 Display digitale a tre settori
- 5 Memorizzazione del valore di misura
- 6 Memorizzazione del valore minimo e massimo "MIN/ MAX" con rilevamento tempi
- 7 Misura della tensione e della frequenza
- 8 Misura della resistenza e dei diodi
- 9 Misura milliohm (misura a 4 poli)
- 10 Misura della temperatura [°C]
- 11 Misura della resistenza di isolamento [MW@...V]
- 12 Guida dell'utente – dal menu di accesso InFO ai parametri operativi e di misura
- 12.1 Parametri di misura della frequenza di campionamento rAtE .
- 12.2 Memorizzazione dei valori di misura
- 12.3 Richiamo dell'occupazione di memoria – INFO w MEMO/ OCCUP
- 12.4 Cancellazione della memoria – MEMO w CLEAr
- 12.5 Impostazioni standard (attivazione dei valori "predefiniti")
- 12.6 Funzionamento di trasmissione mediante l'interfaccia RS232
- 13 Valori tecnici di riferimento
- 14 Manutenzione
- 15 Messaggi del multimetro
- 16 Accessori
- 17 Servizio riparazioni e ricambi, centro di taratura*, locazione di strumenti
- 18 Garanzia
- 19 Supporto al prodotto
- 20 Ritaratura
GMC-I Messtechnik GmbH 7
3.3 Misurazioni veloci
Qualora fosse necessario misurare più rapidamente di quanto
consentito dalla selezione automatica dei campi di misura, è
necessario fissare il campo di misura adatto. La misura rapida
è garantita dalle due funzioni seguenti:
•mediante selezione manuale del campo di misura, cioè
selezionando il campo di misura con la migliore
risoluzione, vedere cap. 3.2.
oppure
• attraverso la funzione DATA, vedere cap. 5.1. In questo
caso, dopo la prima misura viene fissato
automaticamente il campo di misura corretto, così che, a
partire dal secondo valore di misura, si possa misurare
con maggiore rapidità.
In entrambe le funzioni il campo di misura fissato rimane
impostato per le successive misurazioni di serie.
4 Display digitale a tre settori
I tre display digitali, un display principale e due secondari,
visualizzano il valore di misura in modalità decimale e con il
segno corrispondente. A tale scopo, vengono visualizzate le
unità di misura selezionate. Durante la misura delle grandezze
identiche viene visualizzato un segno meno prima delle cifre
se il polo positivo della grandezza di misura si trova
sull'ingresso "
".
Al superamento del valore finale del campo di misura per le
seguenti grandezze di misura viene visualizzato "OL"
(OverLoad):
V AC, V DC, Hz,
,
, m
, 30/300 m
@1A: 30999
3 m
@1A, , M
@...V: 3099
Il display digitale viene aggiornato con diversa frequenza per
le singole grandezze di misura.
Mentre il display principale viene visualizzato immediatamente
dopo l'attivazione del multimetro, i due display secondari
devono essere attivati premendo il tasto DATA|CLEAR.
(Eccetto le posizioni M
@...V, dove i display secondari
vengono visualizzati immediatamente dopo la selezione della
funzione)
In tal modo si evita che una condizione (indefinita) presente
all'inizio della misura, p. es. un tempo di inattività, venga
sempre visualizzata come valore massimo.
Nei diagrammi di flusso seguenti, la cornice della
visualizzazione di uscita viene rappresentata con una
maggiore forza del tratto.

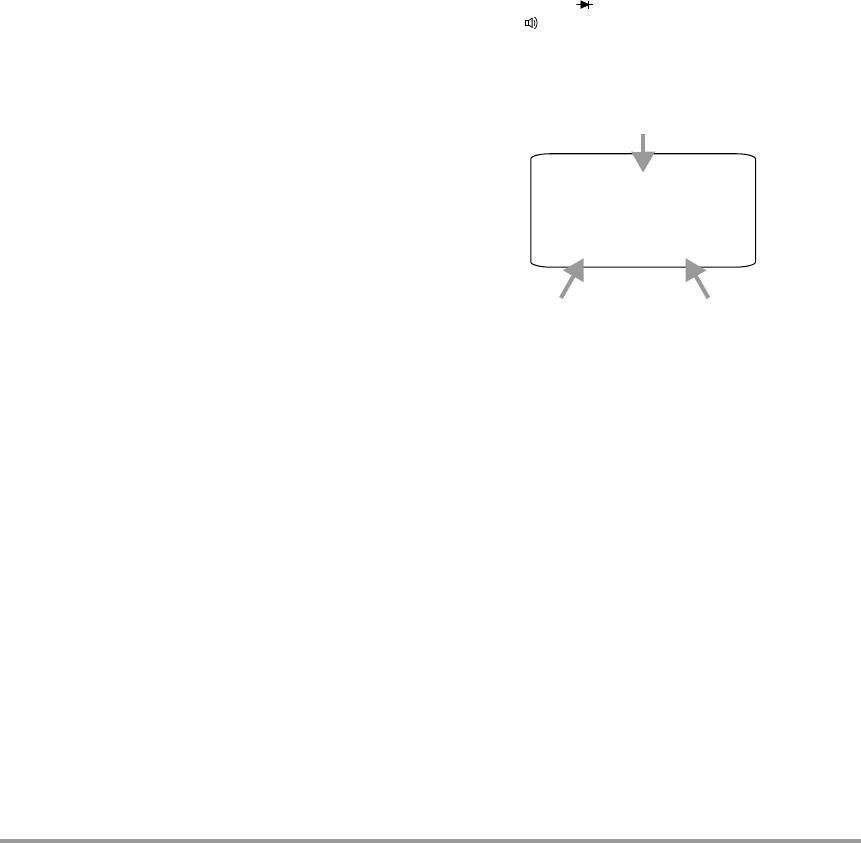

23.000
MIN MAX
10.000 24.000
V
Display secondario MIN
Display principale
Display secondario MAX
