User Manual
Table Of Contents
- 1 Caratteristiche di sicurezza e disposizioni di sicurezza
- 2 Messa in funzione
- 3 Selezione delle funzioni di misura e dei campi di misura
- 4 Display digitale a tre settori
- 5 Memorizzazione del valore di misura
- 6 Memorizzazione del valore minimo e massimo "MIN/ MAX" con rilevamento tempi
- 7 Misura della tensione e della frequenza
- 8 Misura della resistenza e dei diodi
- 9 Misura milliohm (misura a 4 poli)
- 10 Misura della temperatura [°C]
- 11 Misura della resistenza di isolamento [MW@...V]
- 12 Guida dell'utente – dal menu di accesso InFO ai parametri operativi e di misura
- 12.1 Parametri di misura della frequenza di campionamento rAtE .
- 12.2 Memorizzazione dei valori di misura
- 12.3 Richiamo dell'occupazione di memoria – INFO w MEMO/ OCCUP
- 12.4 Cancellazione della memoria – MEMO w CLEAr
- 12.5 Impostazioni standard (attivazione dei valori "predefiniti")
- 12.6 Funzionamento di trasmissione mediante l'interfaccia RS232
- 13 Valori tecnici di riferimento
- 14 Manutenzione
- 15 Messaggi del multimetro
- 16 Accessori
- 17 Servizio riparazioni e ricambi, centro di taratura*, locazione di strumenti
- 18 Garanzia
- 19 Supporto al prodotto
- 20 Ritaratura
2 GMC-I Messtechnik GmbH

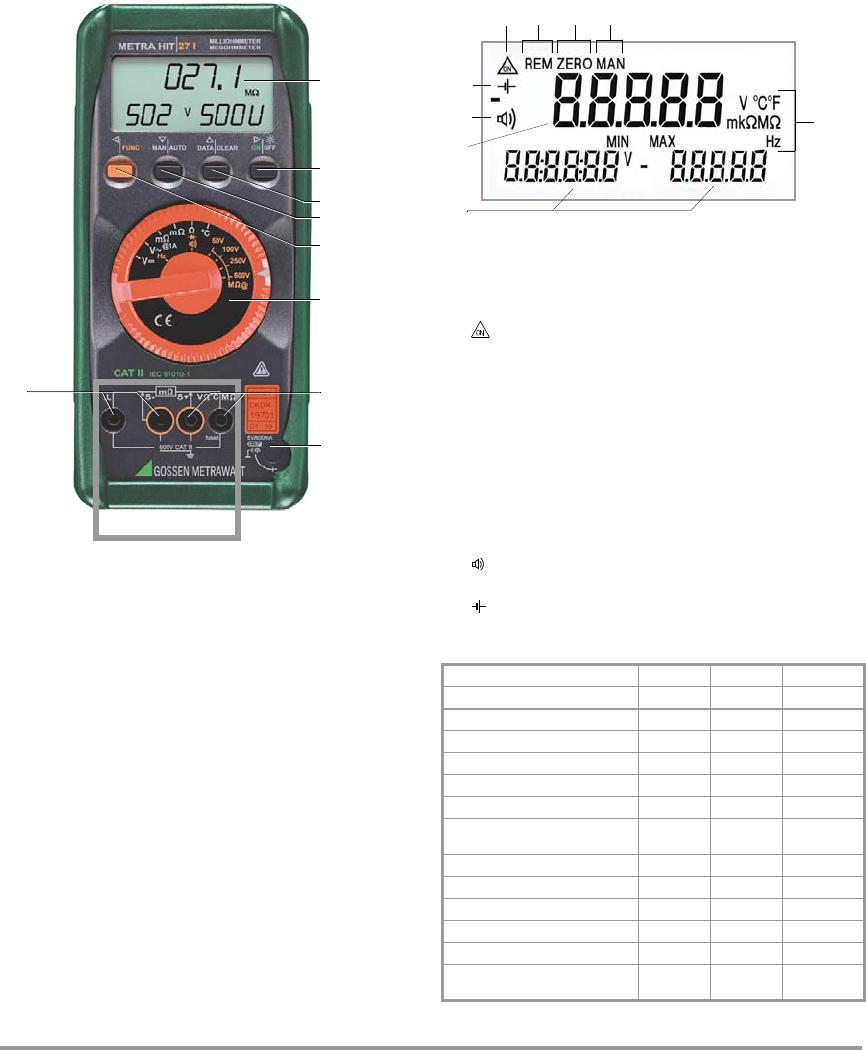

1 Display (LCD)
2 ON|OFF Tasto per ACCESO/SPENTO
Menu modalità operativa: Passaggio ai sottomenu/conferma di
immissioni
METRA HIT 27I: Illuminazione background ACCESA/SPENTA
3 DATA|CLEAR Tasto per la funzione di memorizzazione e di
cancellazione del valore di misura e di MIN/MAX
Menu modalità operativa:
selezione di singole voci di menu in direzione
opposta del flusso/aumento dei valori
4 MAN|AUTO Tasto per la selezione manuale del campo di misura
Menu modalità operativa: selezione delle singole voci di menu in
direzione del flusso/diminuzione dei valori
5Tasto FUNC per la selezione delle funzioni, pulsante di avvio della
misura ISO
Menu modalità operativa: chiusura del livello di menu e ritorno a uno
superiore/chiusura dell'immissione dei
parametri senza memorizzazione
6 Manopola per le funzioni di misura
7 Boccole di collegamento *
8 Collegamento per alimentatore di carica NA HIT 2x (solo con
accumulatori inseriti!)
*
Ingresso massa
S- Rilevamento – solo per misura a 4 conduttori in caso
di
/m
/m
@1A
S+ Rilevamento + solo per misura a 4 conduttori in caso
di
/m
/m
@1A
V;
;
C, M
ingresso di misura
Simboli del display digitale
1 Display principale con visualizzazione decimale e di polarità
2 Display secondario con visualizzazione decimale e di polarità
3 : Multimetro con funzionamento continuo, con funzionamento di
trasmissione lampeggia ON con la frequenza di trasmissione
4 REM: funzionamento di memorizzazione, si spegne al termine della
comunicazione delle interfacce, mediante comando con tasti
o interruttore
5 ZERO: azzeramento
6 MAN: cambiamento di campo di misura manuale
7 Unità di misura (se lampeggiante, vedere cap. 11.2 a pagina 16 e
cap. 15 a pagina 26)
8 MIN/MAX: Display del valore minimo/massimo memorizzato con
indicazione temporale
9 : Segnale sonoro inserito, in caso della funzione corrispondente
viene attivato il cicalino
10 : Tensione accumulatore troppo bassa (< 3,3 V), caricare gli
accumulatori
Fornitura
1
2
3
4
5
6
8
7
7
max. 600 V !
Tipo 27M 27I 27AS
Numero di articolo M227A M227B M227C
Strumento di misura METRA HIT 27M 27I 27I
3x Accumulatori NiMH AA
Fascio cavi KS17S
Manuale d'istruzioni per l'uso
Breve manuale d'istruzioni
Involucro protettivo in gomma GH18
comprese cinghie da trasporto
Certificato di taratura DKD
Alimentatore di carica NA HIT 2x —
Set di connettori Kelvin KC4 (=2 pz.) —
Sonda Kelvin KC27 (=2 pz.) — —
Custodia HC30 — —
Adattatore USB, cavo USB, software
METRAwin
10 e METRAwin
‚
90-2
——
1
10
9
64 53
7
8
2
