8.2 Prova di continuità durante la misura della resistenza
Con la funzione "senale sonoro " attivato e solo nel campo
di misura 0 ... 310
, il dispositivo nell'intervallo
0 ... circa 10
emette un suono prolungato.
Il dispositivo di misura mostra overflow "0l" per Rd > 310
.
Attivazione/disattivazione della prova di continuità (segnale sonoro)
➭ Posizionare la manopola su "
//".
➭ Premere il tasto FUNC fino alla visualizzazione di e
"short", purché le boccole di collegamento siano aperte
(visualizzazione 0.L).
➭ Applicare i cavi di misura all'oggetto di controllo.
➭ Premendo ancora una volta il tasto FUNC, il dispositivo di
misura passa alla misura della resistenza.
8.3 Misura dei diodi
➭ Convincersi che l'oggetto da misurare è fuori tensione,
vedere cap. 7.1. Le tensioni esterne falsano il risultato
della misura!
➭ Posizionare la manopola su "
//".
➭ Premendo brevemente il tasto FUNC si ha accesso al test
diodi, purché le boccole di collegamento siano aperte
(visualizzazione 0.L), vengono visualizzati l'unità "V" e
"diode".

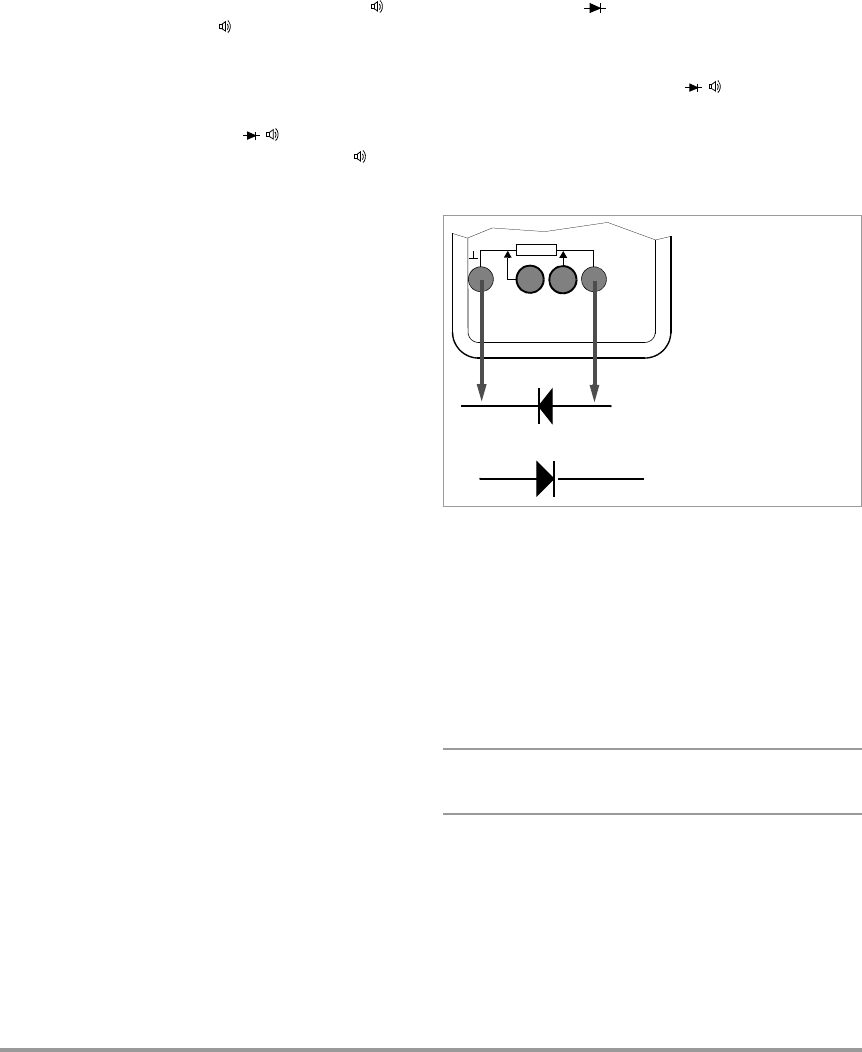

➭ Collegare il campione come indicato nell'illustrazione.
Direzione di passaggio e/o cortocircuito
Il dispositivo di misura mostra la tensione diretta in volt.
Finché il calo di tensione non supera il valore visualizzato
max. di 3 V, è possibile controllare anche diversi elementi
attivato in serie o anche i diodi di riferimento.
Direzione di bloccaggio o interruzione
Il dispositivo di misura mostra overflow ".0l" nella misura dei
diodi per Ud > 3,1 V. La corrente di misura è sempre una
corrente costante di circa 1 mA.
Nota
Parallelamente al diodo resistenze e percorsi di
semiconduttori falsano il risultato della misura!
m
S+S–
V
C
Direzione del flusso
Direzione di bloccaggio
