GMC-I Messtechnik GmbH 11
7.2 Misura della frequenza [Hz]
➭ Selezionare con la manopola la funzione di misura V~/Hz.
➭ Applicare la grandezza di misura come con la misura
della tensione.
➭ Premendo brevemente il tasto FUNC si ha accesso alla
misura della frequenza.
➭Sul display principale viene visualizzata la frequenza.
➭Successivamente è possibile selezionare il campo di
misura per la frequenza premendo il tasto MAN|AUTO. Il
campo di misura della tensione impostato per ultimo
rimane attivato.
➭ È possibile passare dalla misura della frequenza alla
misura della tensione alternata premendo 1x il tasto FUNC.
Il dispositivo conferma con un segnale sonoro.
Nota
Le misurazioni della frequenza sono possibili nel caso
di un passaggio per lo zero del segnale di misura
(accoppiamento AC).
8 Misura della resistenza e dei diodi
8.1 Misura della resistenza [
] (misura a 2 conduttori)
➭ Convincersi che l'oggetto da misurare è fuori tensione,
vedere cap. 7.1. Le tensioni esterne falsano il risultato
della misura e danneggiano il dispositivo!
➭ Posizionare la manopola su "
".

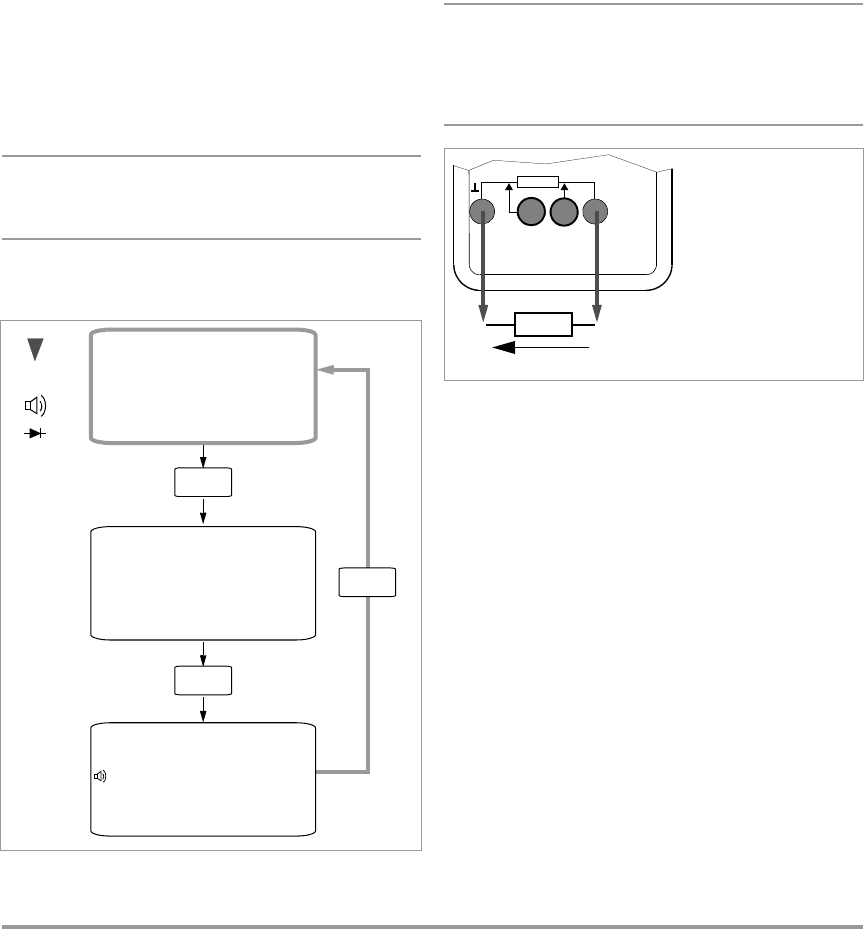

➭ Collegare il campione come indicato nell'illustrazione.
Nota
Misurazioni con ohm elevato nell'intervallo 3 M
/30 M
In caso di resistenze con ohm molto elevato l'influsso
capacitivo della persona che misura e/o del cavo di
misura può falsare il valore di misura.
Pertanto utilizzare cavi di misura corti o schermati.
8.1.1 Regolazione punto zero nel campo di misura 300
e 3 k
Nella misura di piccoli valori di resistenza negli intervalli 300
e 3 k
è possibile eliminare la resistenza dei condotti di
alimentazione e delle resistenze di contatto mediante la
regolazione del punto zero:
➭ Allacciare i cavi di misura al dispositivo e collegare le
estremità libere.
➭ Premere il tasto FUNC.
Il dispositivo conferma la regolazione del punto zero con un
segnale sonoro; sull'LCD vengono visualizzati "000.00
" o
"0.0000 k
" e il simbolo "ZERO". La resistenza misurata nel
momento in cui si preme funge da valore di riferimento (max.
20
o 200
o 2000 Digit). Viene sottratta automaticamente
dai valori misurati successivamente. Nella modifica del
campo di misura (tasto MAN|AUTO) la funzione ZERO (nel
display e nella memoria) rimane.
➭ La regolazione punto zero può essere cancellata:
– premendo nuovamente e a lungo il tasto FUNC, mentre
due segnali sonori confermano la cancellazione,
– disattivando il dispositivo.
0.L
k
FUNC
0.5435
diodo
V
FUNC
000..0
short
FUNC
m
S+S–
V
C
R
x
Caduta di tensione
: 10 m
30 M
campo di misura
+–
completo:
