User manual

20 GMC-I Gossen-Metrawatt GmbH
Rampenparameter einstellen
seleCt range 300 mV … 15 V V Z ramp
Startwert:
ramp start 02.000 V YZ UV
Endwert: ramp emd 10.000 V YZ UV
Anstiegszeit:
ramp t1 00.05 min.s YZ UV
Verweilzeit:
ramp t2 00.08 min.s YZ UV
Abfallzeit:
ramp t3 00.05 min.s YZ UV
Wiederholung: ramp mode repeat V onCe
(rEPEAT = Endlosschleife, onCE = einmalig)

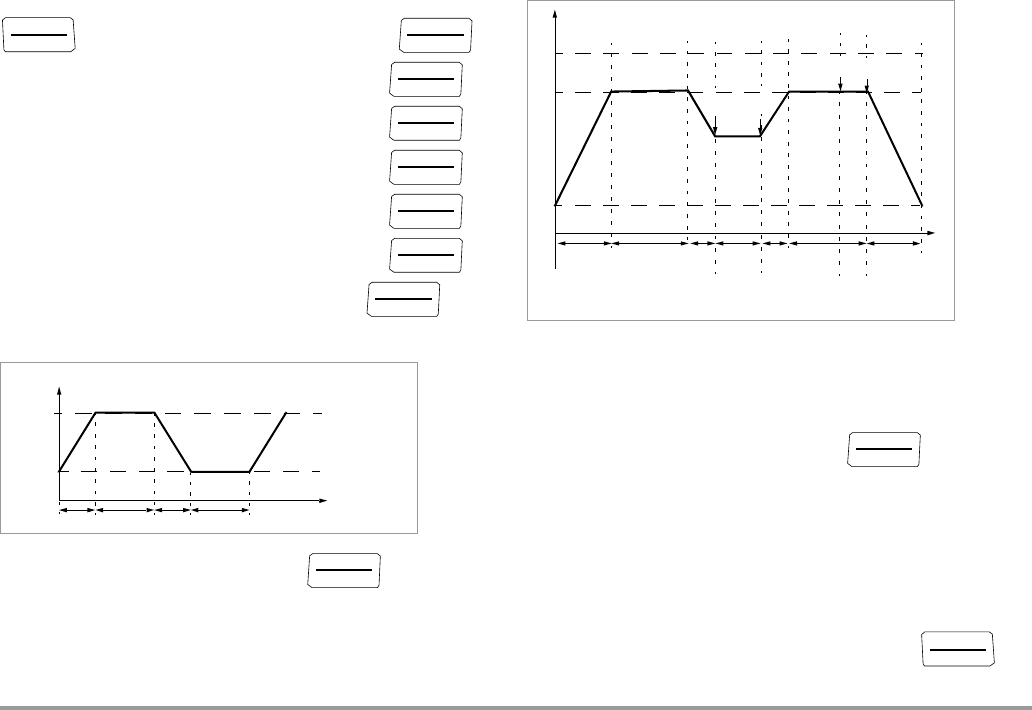

Beispiel eines periodischen Rampenablaufs
Ablauf einer manuell gesteuerten Rampe
Nach Eingabe aller Parameter Start mit
Ansteigende oder abfallende Rampen können mit den Tasten U
oder V ausgelöst werden.
Den Zusammenhang zwischen dem Ausgangssignal und der
jeweiligen Tastenoperation ersehen Sie aus dem folgenden Bei-
spiel.
Beispiel eines periodischen Rampenablaufs, gesteuert durch manuelle Eingriffe
Rampenparameter: Ausgabegröße: U (Bereich 0 … 15 V),
Start =2V, End =10V, t1 =5s, t2 =8s, t3 =5s,
repeat für periodische Rampe
Legende
1 Bei Anzeige von ramp
ready :
Start des Ablaufs durch Drücken von
2 Stopp der abfallenden Rampe innerhalb der Abfallzeit t3 mit
den Tasten U oder V.
3 Start einer Anstiegsrampe innerhalb der verbliebenen Abfall-
zeit t3 mit der Taste U.
4 Stopp des Rampenablaufs durch die Tasten U oder V.
5 Abstiegsrampe starten durch Taste V, der Rest der Verweil-
zeit t2 wird gelöscht.
6 Stopp des Rampenablaufs durch Drücken von .
SELECT
ESC
CAL
SETUP
OUT
ENTER
OUT
ENTER
OUT
ENTER
OUT
ENTER
OUT
ENTER
OUT
ENTER
Start
End
t1
t2
t3
t2
Ausgabe
t
OUT
ENTER
2V
10 V
t1 t2 t3
LCD:
t3 t2
t1
➀➁➂➃➄➅
t1 up t2 run t3 dn t3 hld t3 up t3 run t3 hld t1 dn
U [V]
VU
HOLD CONT
HOLD CONT
V
U
/
V
U
/
ESC
OUT
ENTER
SELECT
ESC
