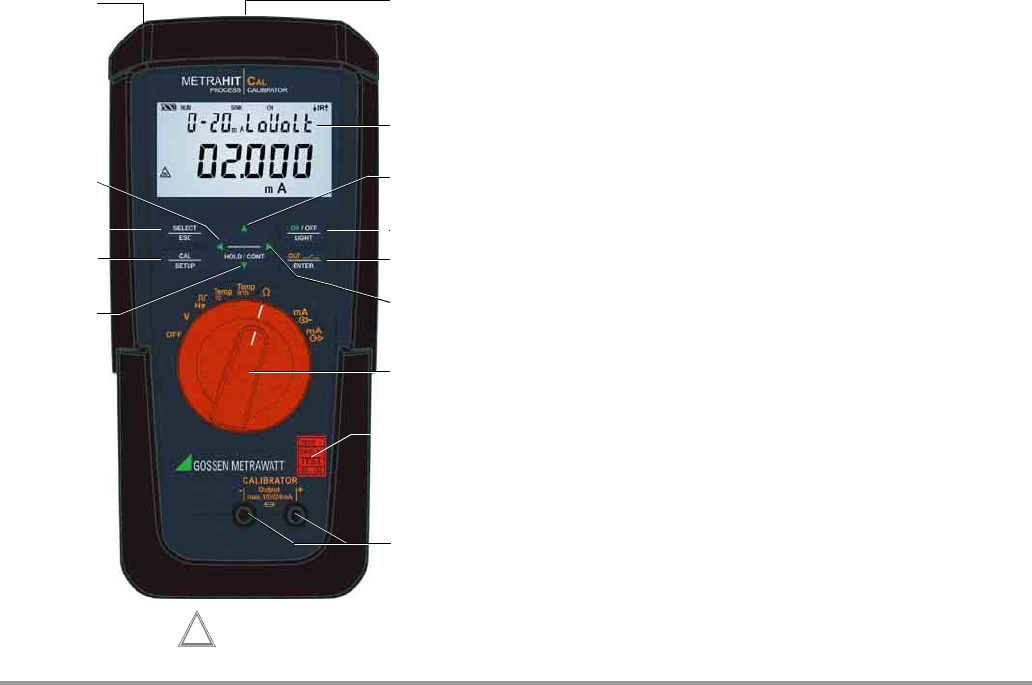

Bedienübersicht – Anschlüsse, Tasten, Drehschalter, Symbole
1 Anzeige (LCD), zur Bedeutung der Symbole siehe Seite 3
2 HOLD / CONT Anhalten/Fortsetzen von Rampe/Intervall
U Erhöhen von Parameterwerten
Betriebsart Menü:
Auswahl einzelner Menüpunkte entgegen der Flussrichtung
3 ON / OFF | LIGHT Taste für Gerät EIN / AUS und Displaybeleuchtung ein/aus
4 OUT | ENTER
OUT: Kalibratorausgang ein-/ausschalten
Betriebsart Menü: Bestätigen der Eingabe (ENTER)
5
Z Cursorposition nach rechts
Betriebsart SELECT RANGE: Auswahl Rampenfunktion
6 Drehschalter für Kalibrierfunktionen und Komplettabschaltung
7 DKD-Kalibriermarke
8 Anschlussbuchsen für Kalibrator-Ausgang
9 HOLD / CONT Anhalten/Fortsetzen von Rampe/Intervall
V Erniedrigen von Parameterwerten
Betriebsart Menü: Auswahl einzelner Menüpunkte in Flussrichtung
10 CAL | SETUP
Taste zum Umschalten zwischen Kalibrier- und Menüfunktion
11 SELECT | ESC
Betriebsart Menü: Verlassen der Menüebene und
Rücksprung in eine höhere Ebene,
Verlassen der Parametereingabe
ohne zu speichern
Anhalten von Rampe/Intervall
12
Y Cursorposition nach links,
Betriebsart SELECT RANGE: Auswahl Intervallfunktion
13 Anschluss für Netzadapter (Zubehör NA X-TRA)
14 Infrarot-Schnittstelle (Zubehör Schnittstellenadapter
USB X-TRA)
1
3
4
14
5
6
11
10
2
12
9
13
7
Kein Messeingang !
Keine Fremdspannung anlegen
ausgenommen Stromsenke
!
8
