7 Stromquelle und Stromsenke [mA]
➭ Schließen Sie den Kalibriergegenstand über die Messleitun-
gen an, siehe Beispiel Kap. 7.1.
➭ Wählen Sie mit dem Drehschalter die Kalibrierfunktion mA-
Stromsenke ( ) oder mA-Stromquelle ( ).
➭ Schalten Sie den Kalibrator über die Taste ON / OFF | LIGHT ein.
Der zuletzt eingestellte Strombereich wird eingeblendet.
➭ Stromgeberwert einstellen:
SINK ON signalisiert, dass die Stromsenke aktiv ist!
SOURCE ON signalisiert, dass die Stromquelle aktiv ist!
Über die Tasten YZ wählen Sie die Dekade, d. h. die Posi-
tion der Ziffer, die Sie ändern wollen und über die Tasten VU
stellen Sie die jeweilige Ziffer ein.
➭ Sie können die Stromsenke/Stromquelle über die Taste OUT |
ENTER deaktivieren [SINK/SOURCE
out.off] oder wieder aktivieren.
Strombereich für Festwertfunktion wählen
➭ Wechseln Sie über die Taste SELECT | ESC zum Menü
[
select range].
➭ Wählen Sie über die Tasten VU den gewünschten Strom-
bereich (0 … 20 mA, 4 … 20 mA oder 0 … 24 mA) aus.
Bestätigen Sie diesen mit OUT | ENTER.
Die Anzeige wechselt zur Stromwerteingabe, wobei der ge-
wählte Strombereich weiterhin in der Nebenanzeige einge-
blendet wird.
Strombereich für Intervall- oder Rampenfunktion wählen
➭ Wechseln Sie über die Taste SELECT | ESC zum Menü
[
select range] . Wählen Sie über die Tasten VU den gewünsch-
ten Strombereich aus.
➭ Wechseln Sie jetzt über die Tasten YZ zum Menü Intervall-
oder Rampenfunktion. Starten Sie die jeweilige Funktion mit
OUT | ENTER.

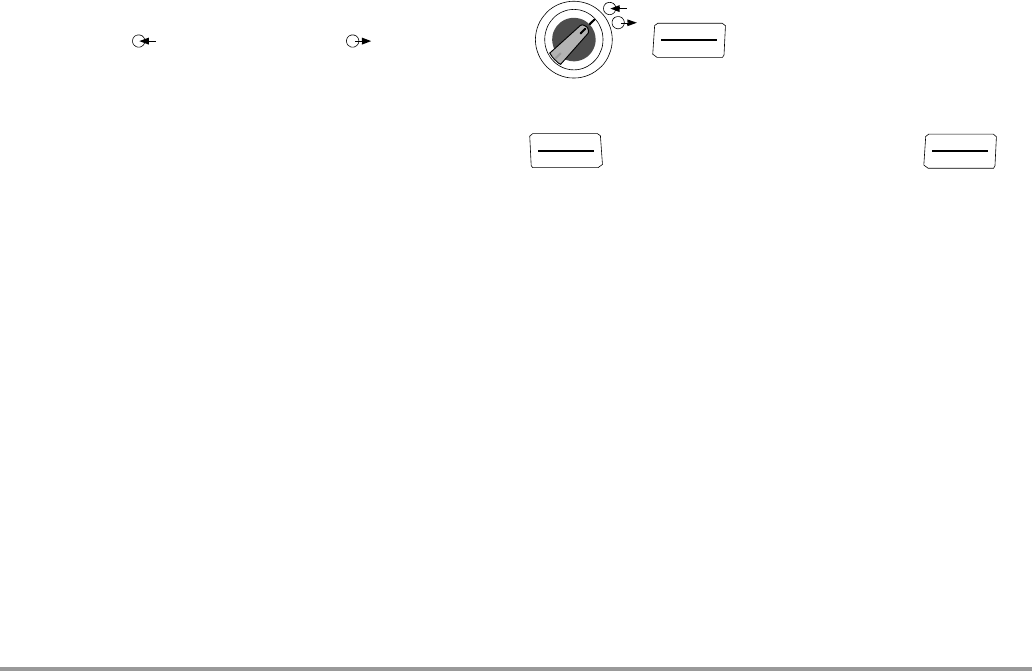

Kurzdarstellung
Kalibrierfunktion wählen
Strombereich wählen und für Festwertfunktion bestätigen
select range 0 … 20 V 0 … 24 V 4 … 20
Festwert ändern
15.00 mA YZ UV
mA
ON/OFF
LIGHT
SELECT
ESC
OUT
ENTER
