Camille Bauer Datenblatt DME M561 / M562 / M563 Ld – 08.14 5
SINEAX M561/M562/M563 mit 1, 2 bzw. 3 Analogausgängen
Programmierbarer Industrie-Multi-Messumformer
Stossspannungsfestigkeit: 5 kV; 1,2/50 μs; 0,5 Ws
Prüfspannung: 50 Hz, 1 Min. nach EN 61 010-1
3700 V, Eingänge gegen alle anderen
Kreise sowie Aussenfl äche
2200 V, Eingangskreise gegenein-
ander
3700 V, Hilfsenergie gegen Ausgänge
und Aussenfl äche
490 V, Ausgänge gegeneinander und
gegen Aussenfl äche
Hilfsenergie
DC-, AC-Netzteil (DC oder 50 … 60 Hz)
Tabelle 1: Nennspannungen und Toleranz-Angaben
Nennspannung U
N
Toleranz-Angabe
24 … 60 V DC/AC
DC – 15 … + 33%
AC ± 15%
85 … 230 V DC/AC
Leistungsaufnahme: ≤ 5 W bzw. ≤ 7 VA
Programmier-Anschluss am Messumformer
Der Programmieranschluss des Messumformers wird über das
Programmierkabel PRKAB 560 mit der RS-232-Schnittstelle des
PC’s verbunden. Die galvanische Trennung wird durch das Pro-
grammierkabel sichergestellt.
Einbauangaben
Bauform: Gehäuse P20/105
Abmessungen siehe Abschnitt
«Mass-Skizze»
Gehäusematerial: Lexan 940 (Polycarbonat),
Brennbarkeitsklasse V-0 nach UL 94,
selbstverlöschend, nicht tropfend,
halogenfrei
Montage: Für Schnappbefestigung auf Hut-
schiene (35 × 15 mm oder
35 × 7,5 mm) nach EN 50 022
Gebrauchslage: Beliebig
Gewicht: Ca. 0,35 kg
Anschlussklemmen
Anschlusselement: Schraubklemmen mit indirekter
Drahtpressung
Zulässiger Querschnitt
der Anschlussleitungen: ≤ 4,0 mm
2
eindrähtig oder
2×2,5 mm
2
feindrähtig
Umweltprüfungen
EN 60 068-2-6: Schwingen
Beschleunigung: ± 2 g
Frequenzbereich: 10 … 150 … 10 Hz, durchsweepen
mit Durchlaufgeschwindigkeit:
1 Oktave/Minute
Anzahl Zyklen: Je 10, in den 3 senkrecht aufeinan-
derstehenden Ebenen
EN 60 068-2-27: Schocken
Beschleunigung: 3 × 50 g je 3 Stösse in 6 Rich-
tungen
EN 60 068-2-1/-2/-3: Kälte, Trockene Wärme, Feuchte
Wärme
Umgebungsbedingungen
Einfl usseffekte aufgrund der
Umgebungstemperatur: ± 0,2% / 10 K
Nenngebrauchsbereich
für Temperatur: 0…15…30…45 °C (Anwendungs-
gruppe II)
Betriebstemperatur: – 10 bis + 55 °C
Lagerungstemperatur: – 40 bis + 85 °C
Relative Feuchte
im Jahresmittel: ≤ 75%
Betriebshöhe: 2000 m max.
Nur in Innenräumen zu verwenden

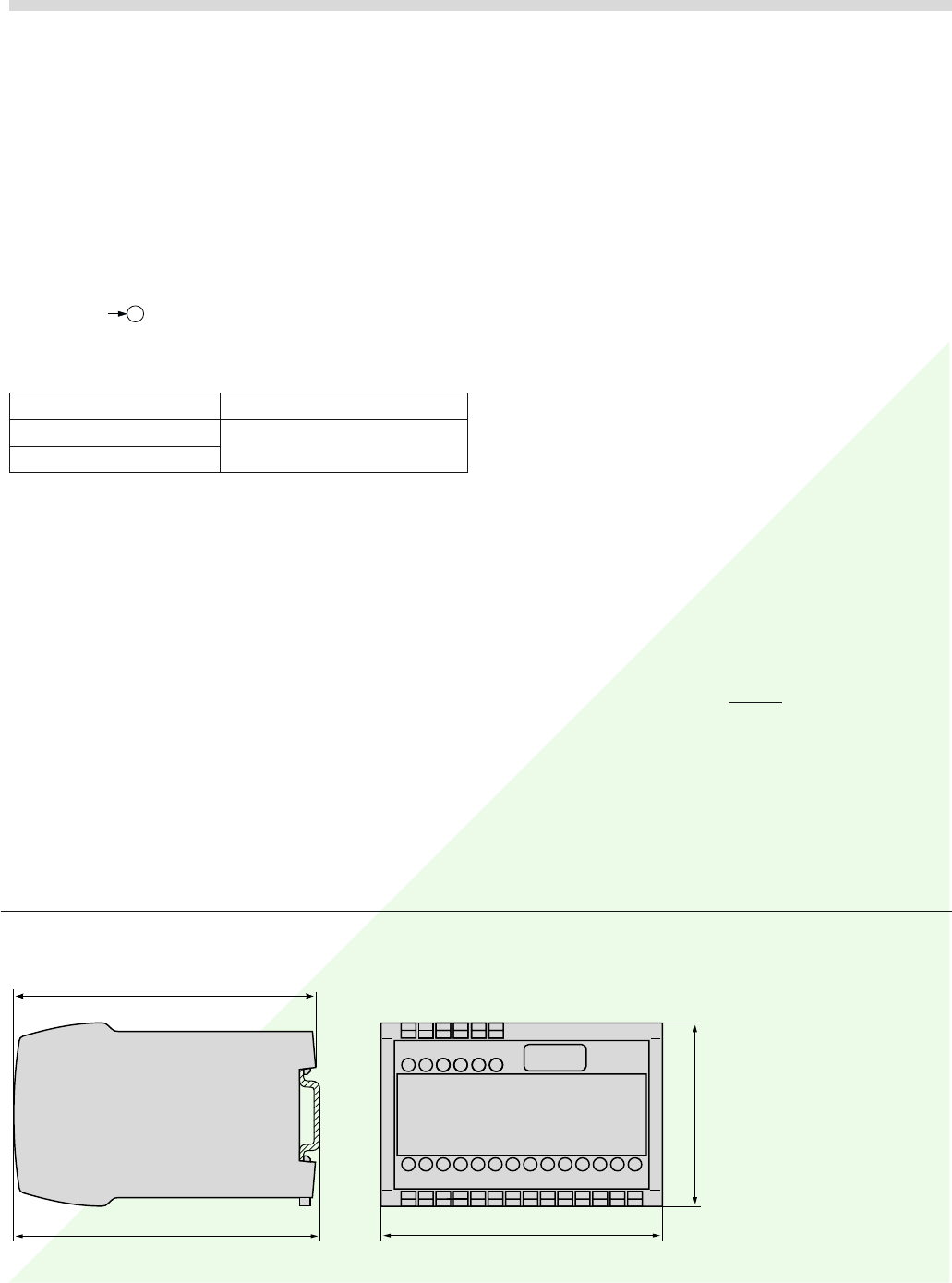

Mass-Skizze
114,1
112,5
105
69,1
14131211109876321 54
1615 17 1817 18 19 20
Bild 6. SINEAX M 563 im Gehäuse P20/105 auf Hutschiene (35 × 15 mm oder 35 × 7,5 mm, nach EN 50 022) aufgeschnappt.
