eschrijving van de monitor Szena V2Plus:
B
b
g
h
k
c
i
a.
b.
c.
d.
e.
f .
Microfoon.
3,5" kleuren TFT scherm .
Menu druktoetsen.
Functietoetsen.
Verwisselbaar front.
Luidspreker.
e
d
f

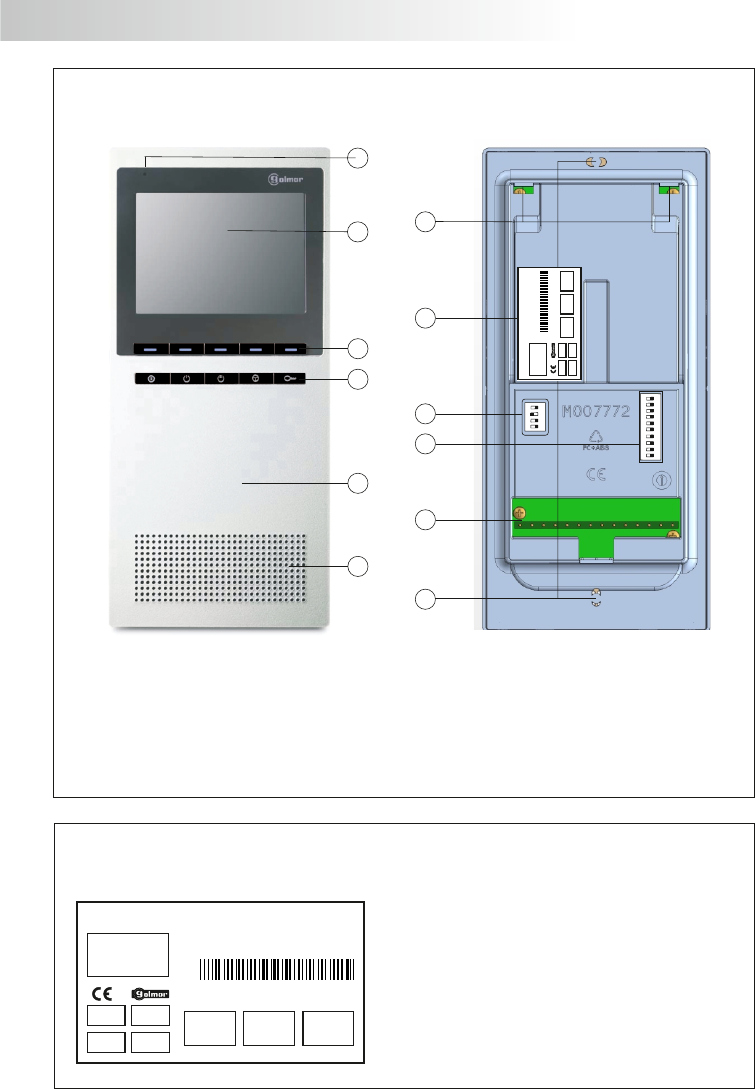

BESCHRIJVING VAN DE MONITOR
a
l
4
Tijdens een oproep: met 1 druk op deze toets wordt het gesprek geactiveerd. Door tijdens
het gesprek nogmaals op deze toets te drukken beëindigt men het gesprek.
Monitor in rust:
Een korte druk activeert de monitor-bewakings functie.
Als deze toets 5 seconden lang wordt ingedrukt schakelt de monitor zich uit
.
Tijdens een gesprek kan met deze toets worden omgeschakeld naar half-duplex.
Indrukken is spreken, loslaten is luisteren.
unctietoetsen.
F
In rust: activeren van het potentiaal vrije contact tussen aansluiting PA en PB (zie pagina 17).
Tijdens het gesprek, activeren van het BUS relais SAR-2Plus (zie pagina 17).
.
Activeert het beeld (SPY) wanneer de monitor in stand-by stand staat.
Door opnieuw de zelfoproeptoets te bedienen, activeert men ook het gesprek
en kan men de deur openen. De zelfoproep functie dient wel geactiveerd zijn in het
buitendeurpaneel.
.
De monitor in stand-by:
Een korte druk activeert een normale oproep naar de portiersmodule.
Toets ingedrukt houden voor 5 seconden activeert/deactiveert de dokters functie.
Tijdens een oproep en tijdens het gesprek activeert men met een korte druk de
deuropener.
BESCHRIJVING VAN DE MONITOR
nelle toegang tot functies.
S
De volgende functies kunnen snel worden uitgevoerd wanneer de monitor in rust (stand-by) staat:
O Oproep naar portiersmodule: De toets kort indrukken.
O Zelfoproep: Druk voor 2 seconden op toets .
O Spy: De toets kort indrukken.
O Monitor uit schakelen: Druk de toets voor 5 seconden in.
O Monitor activeren: Druk de toets voor 2 seconden in.
O Dokters functie: Druk de toets voor 5 seconden in voor activeren/deactiveren.
O “Hoorn“ van haak: De toets kort indrukken.
O Beantwoorden gesprek: Druk tijdens de oproep kort op toets .
eschrijving identificatie label.
B
Om uitbreiding, vervanging of reparatie te
vergemakkelijken, vul dan de gegevens in op dit label.
MASTER: hoofd monitor.
SLAVE: tweede monitor.
INTER: geen functie.
A1: geen functie.
ESCALERA: geen functie.
g.
h.
i .
j .
k.
l.
Ophang bevestigingsgaten.
Identificatie label.
Configuratie DIP-schakelaar SW1.
Programmeer DIP-schakelaar SW2.
Connector pennen.
Gaten voor borgschroeven voor
bevestiging op inbouwdoos
1 2 3 4
5 6 7 8 9
10
ON
1 2 3 4
ON
j
SLAVE MASTER
INTER
A1
SZENA V2PLUS
REF.
11784028
COD.
PUERTA
DOOR
ESCALERA
STAIR
PISO
FLOOR
Nº SERIE:
00000000000
V01
SW
Main
.
Audio
.
OSD
1.00
.
1.00
.
1.00
SLAVE MASTER
INTER
A1
SZENA V2PLUS
REF.
11784028
COD.
PUERTA
DOOR
ESCALERA
STAIR
PISO
FLOOR
Nº SERIE:
00000000000
V01
SW
Main . Audio . OSD
1.00 . 1.00 . 1.00
