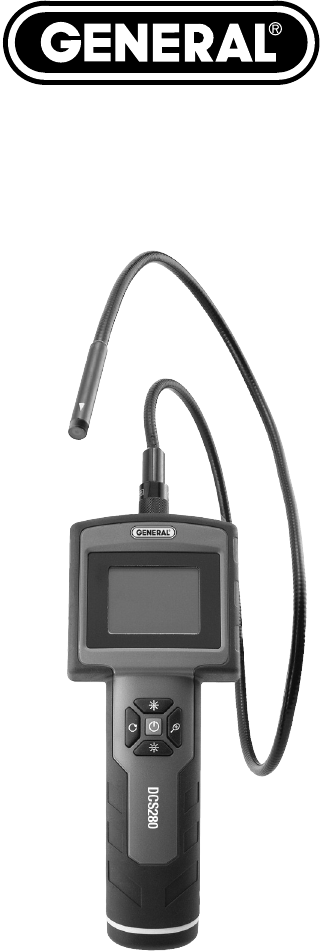

THE SEEKER 280 RUGGED VIDEO INSPECTION SYSTEM TM USER’S MANUAL DCS280 Please read this manual carefully and thoroughly before using this product.
TABLE OF CONTENTS Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Key Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 What’s in the Case. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Product Overview . . . . . . . . . . . . . . . . . . . . . . . . . 5 – 6 Setup Instructions . . . . . . . . . . . . . . . . . . . . . . . . . 6 – 8 Install Batteries. . . . . . . . .
INTRODUCTION Thank you for purchasing General Tools & Instruments’ DCS280 (The SEEKERTM280) Rugged Video Inspection System. Please read this user’s manual carefully and thoroughly before using the instrument. The DCS280 is built to survive and thrive in the harsh environment of automotive maintenance and repair. Its wand-type thermoplastic rubber (TPR) grip and integral LCD are drop-resistant to a height of 1m (3.3 ft.). The system can be operated with one hand, leaving the other hand free to use tools.
KEY FEATURES • Grip and monitor are drop-resistant to height of 1m (3.3 ft.) • Standard system includes 1m (39 in.) long, 9mm (0.35 in.) diameter) cameratipped probe (with a depth of field of 1 in. to 10 ft.) for reaching deep into tight spaces. Longer and thinner interchangeable probes are available (see p. 10) • Included probe and all optional probes are designed to be oil-, water- and dust-proof to IP67 standard.
WHAT’S IN THE CASE The DCS280 and its accessories come in a custom molded plastic case. The instrument itself has two main components: a wand-type grip with an integral LCD monitor, and a 9mm flexible-obedient camera-tipped probe.
C D F G H A I B J E Fig. 2. The controls, indicators and connectors of the DCS280 A. Thread protector K B. Camera head and LED lights C. 9mm flexible-obedient probe D. LCD E. Battery compartment (on bottom of grip) F. button. Increases brightness of LED lights G. button. Inverts video 180° H. button. Decreases brightness of LED lights I. button. Enlarges video frame up to 2X. Each press of button increases zoom level by 10 or 20%, relative to real size J. button. Powers unit on and off K.
4. Push the loaded magazine back into the grip (it fits only one way). 5. Replace the battery compartment cover and secure it to the grip by tightening the Phillips-head screw. ATTACH PROBE Newer DCS280s ship with the probe attached to the grip. If your probe and grip are already attached, skip this section. The probe must be attached to the grip or the LCD will show a blue screen and the advisory “No Signal”. To attach the probe, 1.
ATTACH THREAD PROTECTOR OR ACCESSORY The DCS280 comes with four accessories that screw on to the camera-tipped end of the probe. Each accessory has a specific purpose: • The 45° mirror lets the probe see around corners. • The pickup hook lets you retrieve otherwise inaccessible items seen by the probe—for example, a wedding ring accidentally dropped down a sink drain. • The magnetic hook lets you retrieve lost or dropped metal objects—nuts and bolts, for example—located by the probe.
SPECIFICATIONS Display Size/Type 2.4 in. diagonal TFT color LCD Display Resolution 320 x 240 pixels Monitor Controls 180° flip, 1X to 2X zoom in 7 steps, brightness + and – Probe Diameter & Type 9mm (0.35 in.) flexible-obedient Probe Length 1m (39 in.) Probe Field of View 60° Probe Depth of Field 1 in. (25mm) to 10 ft. (3m) Camera Light Source 2 adjustable-brightness white LEDs Impact Resistance To height of 1m (39 in.
• If condensation forms inside the camera lens, let it evaporate before using the system again. • Remove the batteries if planning to store the unit for months or longer. • Properly dispose of used batteries. Exposure to high temperatures can cause batteries to explode, so do not incinerate them. Some countries regulate battery disposal. Please follow all applicable rules.
WARRANTY INFORMATION General Tools & Instruments’ (General’s) DCS280 Rugged Video Inspection System is warranted to the original purchaser to be free from defects in material and workmanship for a period of three years. Subject to certain restrictions, General will repair or replace this instrument if, after examination, the company determines it to be defective in material or workmanship.
SISTEMA ROBUSTO DE INSPECCION POR VIDEOCAMARA SEEKER™280 MANUAL DEL USUARIO DCS280 Por favor, lea con atención y por completo esta guía antes de utilizar este producto.
CONTENIDO Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Características principales . . . . . . . . . . . . . . . . . . . . 15 Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . 15 Que hay en la caja . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Vista general del producto . . . . . . . . . . . . . . . . . 16 – 17 Instrucciones para el ajuste. . . . . . . . . . . . . . . . 17 – 19 Instalación de las baterías . . . . . . . . . . . .
INTRODUCCION Gracias por adquirir el Sistema robusto de inspección por cámara DCS280 (The SEEKERTM280) de General Tools & Instruments. Por favor lea esta guía con atención y por completo antes de utilizar éste aparato. El DCS280 esta construido para sobrevivir y sobresalir en el rudo ambiente del mantenimiento y reparaciones del automóvil. Su mango en termoplástico de tipo varilla de lector óptico y un monitor integral en LCD son resistentes a las caídas de una altura de hasta 1m (3.3 pies.).
CARACTERISTICAS PRINCIPALES • El mango y el monitor resisten a caídas de una altura de hasta 1m (3.3 pies.). • El sistema incluye una sonda de 1m (39 pulgadas) de largo, con diámetro de 9mm (0.35 de pulgada) con cámara en la punta de largo alcance en espacios estrechos. También están disponibles sondas más delgadas y largas (consulte la página 21). • La sonda incluida y todas las otras sondas en opción están construidas a prueba de aceite, agua y polvo según la norma IP67.
QUE HAY EN LA CAJA El DCS280 y sus accesorios vienen en un estuche plástico moldeado a la medida. El aparato consta de dos componentes principales: un mango de tipo varilla de lector óptico con monitor LCD integrado, y una sonda flexible al mando con cámara en la punta. También se encuentran en el estuche: • Una bolsa de plástico que contiene los cuatro accesorios para la punta de la sonda: un espejo de 45°, gancho, recogedor imantado, y un protector de rosca.
C D F G H A B E Fig. 2. Controles, indicadores y conectores del DCS280 A. Protector de rosca B. Cámara de la punta y luces LED K C. Sonda flexible al mando de 9mm D. Pantalla LCD E. Compartimiento para baterías (en el fondo del mango) F. Botón . Aumenta la brillantez de las luces LED G. Botón . Invierte el video a 180° H. Botón . Disminuye la brillantez de las luces LED I. Botón . Aumenta el tamaño de la imagen hasta dos veces.
4. Empuje el compartimiento hacia adentro del mango (solo entra en un sentido). 5. Vuelva a colocar la cubierta del compartimiento de las baterías y sujétela con el tornillo que retiró anteriormente. COLOCACION DE LA SONDA Se envía el nuevo DCS280 con la sonda colocada en el mango. Si la sonda y el mango están ensamblados, salte esta sección. Se debe colocar la sonda en el mango, de otra manera el monitor LCD mostrara un pantalla azul y el mensaje “No Signal” (No Hay señal). Para colocar la sonda: 1.
COLOCACION DEL PROTECTOR DE ROSCA O DEL ACCESORIO El DCS280 viene con cuatro accesorios que se atornillan en el extremo de la sonda con cámara. Cada accesorio tiene un propósito específico: • El espejo de 45° permite a la sonda ver en las esquinas. • El gancho recogedor permite recuperar objetos vistos por la sonda y que de otra manera eran inaccesibles—por ejemplo un anillo de boda que haya caído accidentalmente en el desagüe de un fregadero.
ESPECIFICACIONES Tipo y dimensiones de la pantalla: Resolución de la pantalla: Controles del monitor: 2.4 pulgadas en diagonal, a colores, TFT en LCD 320 x 240 pixeles giro de hasta 180°, acercamiento de 1 a 2 veces en 7 pasos, + y –brillantez Tipo y diámetro de la sonda: 9mm (0.
• Si se forma condensación dentro del lente de la cámara, deje que se evapore antes de utilizar el sistema nuevamente. • Retire las baterías si planea almacenar la unidad durante algunos meses o mas. • Deseche adecuadamente las baterías usadas. El exponerlas a altas temperaturas podría causar una explosión. No las incinere. En algunos países hay leyes para desechar las baterías. Siga las reglas aplicables.
INFORMACION ACERCA DE LA GARANTIA El sistema robusto de inspección por video de DCS280 de General Tools & Instruments (General), está garantizado, durante un periodo de tres años para el comprador original, contra defectos del material de fabricación o de la mano de obra. Bajo ciertas restricciones, General Tools efectuará las reparaciones o reemplazará el producto si, después de un examen, la compañía determina que hay un defecto en el material o en la mano de obra.
THE SEEKERMC280 APPAREIL D’INSPECTION VIDÉO RENFORCÉ MANUEL DE L’UTILISATEUR DCS280 Veuillez lire attentivement tout le manuel avant d’utiliser ce produit.
TABLE DES MATIÈRES Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Principales caractéristiques . . . . . . . . . . . . . . . . . . . 26 Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . 26 Contenu du boîtier . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 Aperçu de l’appareil . . . . . . . . . . . . . . . . . . . . . . 27 – 28 Instructions d’assemblage. . . . . . . . . . . . . . . . . 28 – 30 Installation des piles . . . . . . . . . . . . . . . .
INTRODUCTION Merci d’avoir acheté cet appareil d’inspection vidéo renforcé DCS280 (The SEEKERMC280) de General Tools & Instruments. Veuillez lire attentivement tout le manuel avant d’utiliser cet appareil. Le DCS280 est construit de façon à résister et à bien fonctionner dans l’environnement difficile de l’entretien et des réparations des automobiles. Sa poignée-pistolet en caoutchouc thermoplastique et son écran ACL intégral résistent aux chutes d’une hauteur de 1 m (3,3 pi).
PRINCIPALES CARACTÉRISTIQUES • La poignée et le moniteur résistent aux chutes d’une hauteur de 1 m (3,3 pi) • L’appareil standard inclut une sonde de 1 m (39 po) de longueur et de 9 mm (0,35 po) de diamètre, munie d’une caméra à son extrémité (avec une profondeur de champ de 1 po à 10 pi) afin d’atteindre des espaces profonds et exigus. Des sondes interchangeables plus longues et plus fines sont disponibles (voir p.
CONTENU DU BOÎTIER Le DCS280 et ses accessoires sont offerts dans un boîtier de plastique moulé. L’instrument lui-même possède deux composantes : une poignée-pistolet avec un écran ACL intégral et une sonde de 9 mm de diamètre, flexible et dont l’extrémité est munie d’une.
C D F G H A B E Fig. 2. Commandes, indicateurs et raccords du DCS280 A. Protecteur de filetage B. Tête de caméra et lumières DEL K C. Sonde flexible de 9 mm de diamètre D. Écran ACL E. Compartiment des piles (à la base de la poignée) F. Bouton . Augmente la brillance des DEL G. Bouton . Inverse la vidéo de 180° H. Bouton . Diminue la brillance des DEL I. Bouton . Agrandit le cadre vidéo jusqu’à 2X. Chaque pression sur le bouton fait augmenter le zoom de 10 ou 20 % par rapport à la taille réelle J.
4. Remettre le magasin contenant les piles dans la poignée (il entre dans un seul sens). 5. Replacer le couvercle du compartiment des piles et le fixer en serrant la vis à tête cruciforme. FIXATION DE LA SONDE Dans les récentes livraisons du DCS280, la sonde est déjà fixée à la poignée. Si la sonde et la poignée sont déjà reliées, ignorer cette section. La sonde doit être fixée à la poignée, sinon l’écran ACL sera bleu et indiquera qu’il y a absence de signal. Pour fixer la sonde : 1.
FIXATION DU PROTECTEUR DE FILETAGE OU D’UN ACCESSOIRE Le DCS280 est vendu avec quatre accessoires qui se vissent à l’extrémité de la sonde munie d’une caméra. Chaque accessoire a une fonction distincte : • Le miroir de 45° permet à la sonde de scruter les coins. • Le crochet permet de récupérer des objets qui, autrement, seraient inaccessibles lorsqu'aperçus par la sonde — par exemple, un jonc de mariage accidentellement tombé dans le drain d’un évier.
CARACTÉRISTIQUES TECHNIQUES Taille/type de l’écran Écran couleur ACL à matrice active (TFT) de 61 mm (2,4 po) de diagonale Résolution de l’affichage 320 x 240 pixels Commandes du moniteur Bascule de 180°, zoom de 1 à 2X en 7 étapes, brillance + et – Diamètre et type de sonde 9 mm (0,35 po) flexible Longueur de la sonde 1 m (39 po) Champ de vision de la sonde 60° Profondeur de champ de la sonde De 25 mm (1 po) à 3 m (10 pi) Source d’éclairage de la caméra 2 DEL blanches à brillance ajustable
• S’il y a formation de condensation dans la lentille de la caméra, la laisser s’évaporer avant d’utiliser à nouveau l’appareil. • Retirer les piles de l’unité si l’appareil est rangé pendant plusieurs mois. • Éliminer correctement les piles. L’exposition des piles à de hautes températures peut les faire exploser, alors ne pas les incinérer. Certains pays réglementent l’élimination des piles. Suivre les règlements en vigueur.
INFORMATION SUR LA GARANTIE L’appareil d’inspection vidéo renforcé DCS280 de General Tools & Instruments (General) est garanti pour l’acheteur original contre tout défaut de matériau et de main-d’œuvre pour une période de trois ans. General réparera ou remplacera, sous certaines restrictions, cet appareil si, après examen, l’entreprise détermine qu’il y a un défaut de matériau ou de main-d’œuvre.
NOTES ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ __
NOTES ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ __
GENERAL TOOLS & INSTRUMENTS 80 White Street New York, NY 10013-3567 PHONE (212) 431-6100 FAX (212) 431-6499 TOLL FREE (800) 697-8665 e-mail: sales@generaltools.com www.generaltools.com DCS280 User’s Manual Specifications subject to change without notice ©2013 GENERAL TOOLS & INSTRUMENTS NOTICE - WE ARE NOT RESPONSIBLE FOR TYPOGRAPHICAL ERRORS.
