- Pioneer DVR-A05 Operating instructions

56
Ja
各部の名称と働き

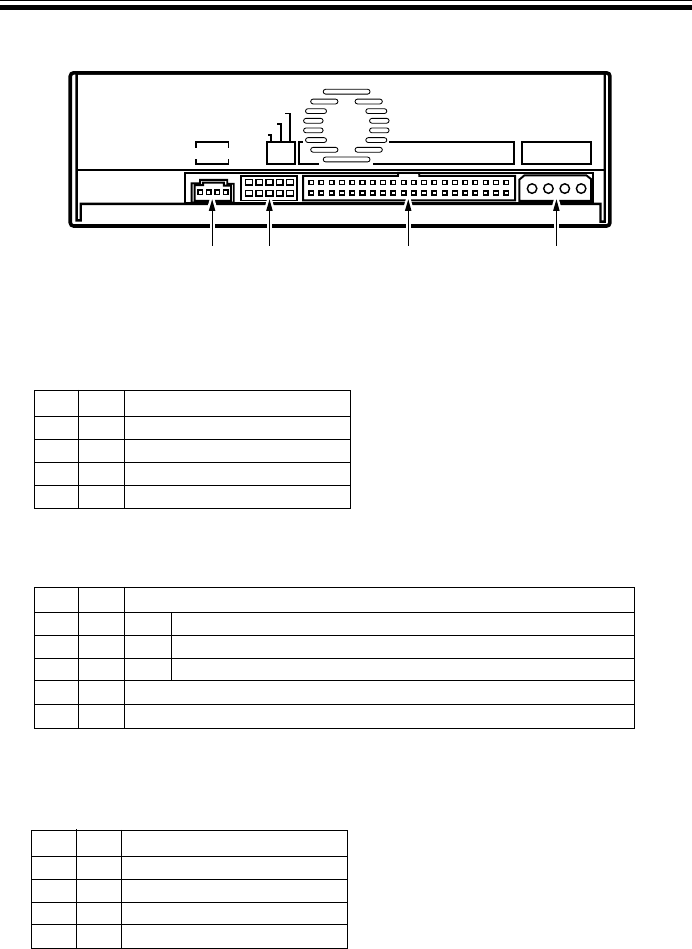

後面部
8 オーディオアウトプット端子
アナログオーディオ送出用コネクタです。モレックス 70553 を使用しています
ので接続ケーブルはそれに適合したものを選択してください。
ピン 名称 機 能
1 L オーディオ出力（Lch）
2G接地
3G接地
4 R オーディオ出力（Rch）
9 ディバイスコンフィギュレーションジャンパー
短絡ソケットを取り付けるとONに設定されます。ジャンパーの設定を変える時は
必ず電源を切ってください。ピン1は工場出荷時にはONに設定されています。
ピン 名称 機 能
1 MA ON ドライブがマスターモードで使用されます。
2 SL ON ドライブがスレーブモードで使用されます。
3 CS ON ケーブル選択動作に使います。
4 予備（RESERVED)
5 予備（RESERVED)
0 ホストIDEインターフェース
ATA仕様に準拠する40ピンI/Oコネクタです。
- DC INPUT端子
DC+5Vおよび+12V電源の入力です。
ピン 名称 機 能
1 +12 DC+12V電源入力
2G接地
3G接地
4 +5 DC+5V電源入力
8 9 -0
ANLOG AUDIO
CABLE SELECT
SLAVE
MASTER
5V G G 12V
ALS
M
40
39
2
1 SC
IDE INTERFACE
DC INPUT
