Installation Instructions

31-2000021 Rev. 4 7
Instrucciones de instalación

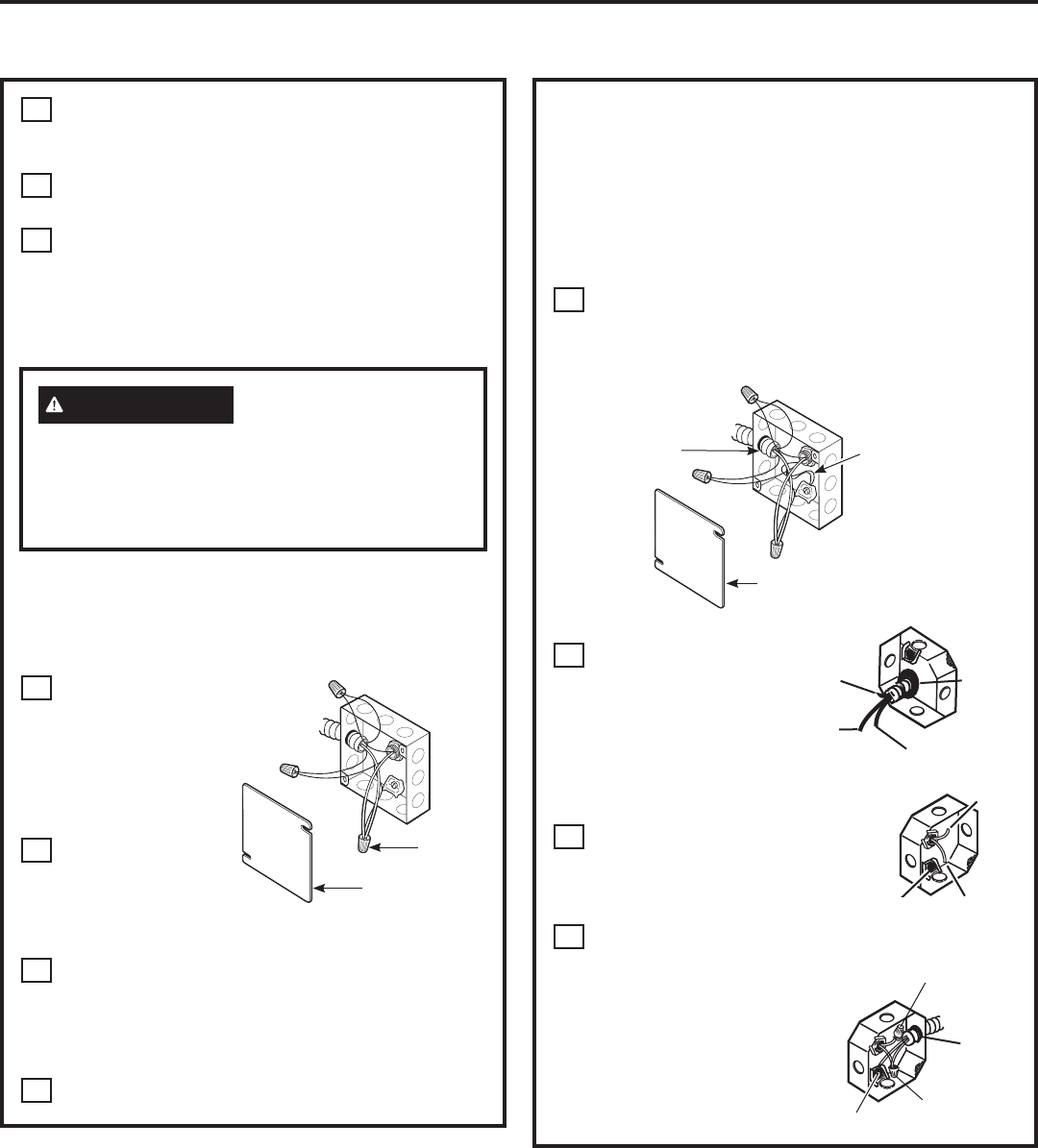

CONEXIONES ELÉCTRICAS
A
Cuando realice las conexiones de cables, utilice toda
la extensión del conducto incluido. El conducto no
debe reducirse.
B
Con la estufa colocada en su lugar, abra el frente de
la puerta del gabinete.
C
Inserte los cables del conducto a través de la abertura
de la caja de conexiones.
La abrazadera del alivio de tensión del conducto debe estar
bien sujeta a la caja de conexiones y el conducto flexible
debe estar bien sujeto a la abrazadera.
CONEXIÓN DE CIRCUITO DERIVADO DE
TRES CONDUCTORES
Cuando conecte un circuito derivado de tres conductores, si
lo permiten los códigos locales:
D
Conecte el cable
verde de conductor a
tierra de la estufa con
la conexión a tierra
del circuito derivado
(verde) utilizando un
tapón de alambre.
E
Conecte el cable rojo
del anafe con el cable
rojo de circuito
derivado de acuerdo
con códigos locales, utilizando un tapón de alambre.
F
Conecte el cable negro del anafe con el cable negro
de circuito derivado de acuerdo con códigos locales,
utilizando un tapón de alambre. Si los cables rojos,
negros o blancos son conductores de aluminio, ver
ADVERTENCIA.
G
Instale la tapa de la caja de conexiones.
CONEXIÓN DE CONSTRUCCIÓN NUEVA
Y DE CIRCUITO DERIVADO
• Cuando realice una instalación en una construcción
nueva, o
• Cuando realice una instalación en una casa rodante, o
• Cuando realice una instalación en un vehículo recreativo, o
• Cuando los códigos locales no permiten la conexión a
tierra a través de un cable neutral:
D
Conecte el cable a tierra del artefacto (verde o cobre)
de acuerdo con los códigos locales. Si el conductor a
tierra de la residencia es de aluminio, ver
ADVERTENCIA.
E
Conecte los cables
rojo y negro del
conductor de la
estufa a los cables
correspondientes en
la caja de
conexiones. Conecte el cable
a tierra.
F
Una vez que se hayan
realizado las conexiones, fije
los cables con las tuercas
para cables.
G
Instale la tapa de la caja de
conexiones.
Cables
a tierra y
neutrales
Tapa de la caja
de conexiones
Pinza de
alivio de
tensión
Negro
Rojo
Descarga
a tierra
Pinza de
alivio de
tensión
Negro
Rojo
Descarga
a tierra
Negro
Rojo
Ubicación
del cable de
descarga a tierra
Cable a tierra
Tapa de la caja
de conexiones
Alivio de
tensión
ADVERTENCIA
Una conexión inadecuada
de cableado doméstico de aluminio con cables
de cobre puede generar un peligro eléctrico o un
incendio. Sólo use conectores diseñados para
unir cobre con aluminio y siga al pie de la letra el
procedimiento recomendado del fabricante.
