Installation Instructions

6 31-2000021 Rev. 4
Instrucciones de instalación
CÓMO INSTALAR EL ANAFE (Cont)
4

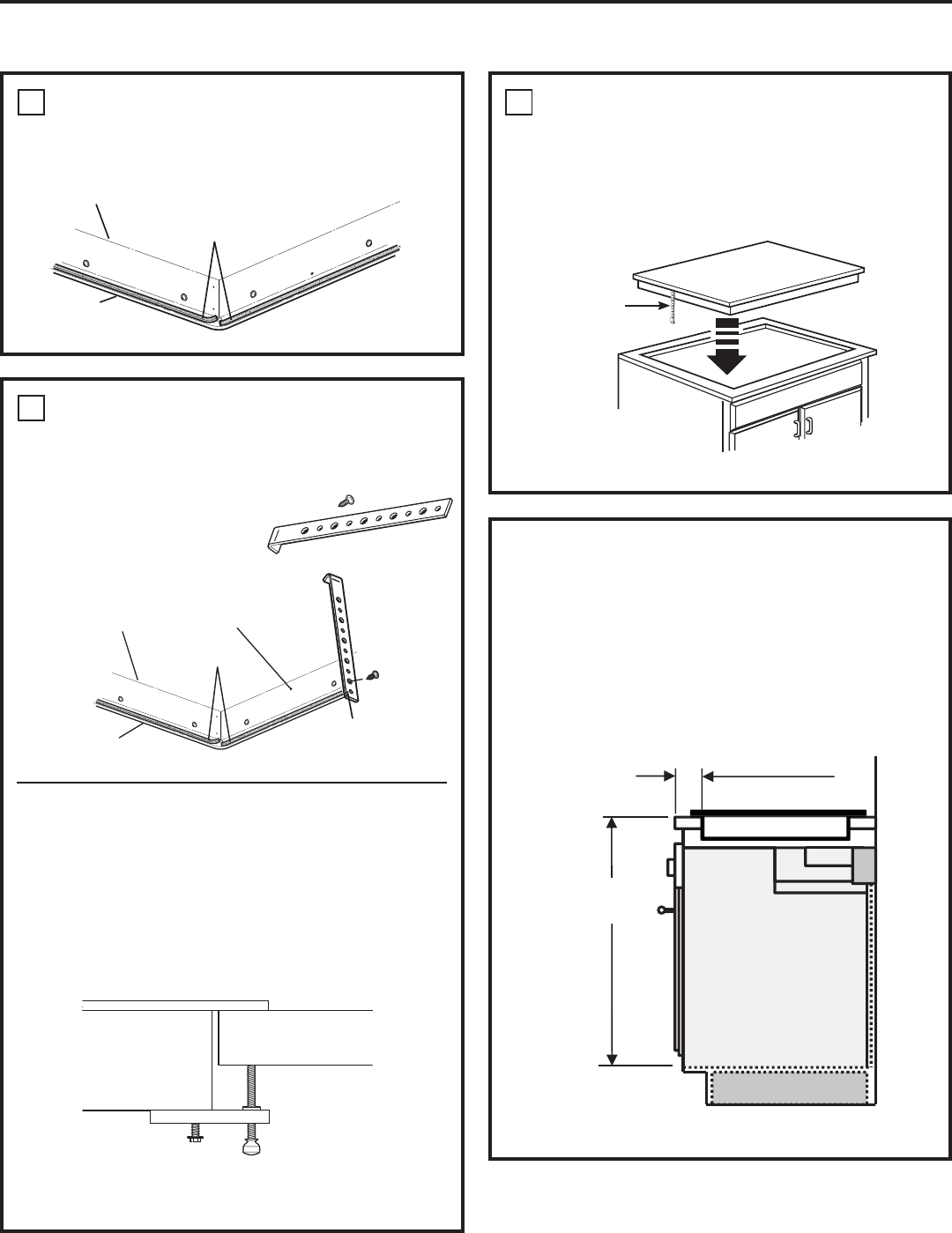

COLOQUE CINTA DE ESPUMA
Aplique la cinta de espuma alrededor de los extremos
exteriores del vidrio. No superponga la cinta de espuma.
6
INSERTE LA SUPERFICIE DE
COCCIÓN EN EL ENCASTRE
Inserte la estufa centrada en el área cortada. Asegúrese
de que el borde frontal del mostrador esté paralelo con
respecto a la estufa. Asegúrese de verificar al final que
todos los espacios especificados hayan sido respetados.
Adhiera los Soportes al gabinete.
5
PIEZAS MONTABLES
Saque las abrazaderas de montaje y tornillos del empaque
con material impreso.
Atornille la abrazadera de montaje
a un lado de la unidad de la
estufa. Repita en el lado opuesto
de la estufa.
Instalación Alternativa:
Usted puede ordenar un kit de instalación alternativa
WB01X24570 con tuercas mariposa y soportes llamando
a GE Appliances al 800.GE. CARES (800.432.2737). Para
acceder a instrucciones, consulte el diagrama.
Abra la puerta del gabinete. Instale el segundo tornillo a
través del soporte y ajuste. Luego ajuste el primer tornillo.
Instale el tornillo de mariposa hasta que toque la parte
inferior de la mesada.
IMPORTANTE: Gire el tornillo de mariposa hasta que toque
la parte inferior de la mesada. No ajuste de más.
Parte inferior del anafe
Cinta de espuma
Vidrio del
anafe
Tornillo de montaje
Estufa Mesada
Abrazadera
de montaje
Estufa
Soporte
Marca para
Realizar Agujero
Parte Inferior de la
Superficie de Cocción
Vidrio de la Superficie
de Cocción
Adhesivo con
Gomaespuma
Frente de la
Superficie de
Cocción
Lateral de la
Superficie de
Cocción
NOTA PARA LA INSTALACIÓN SOBRE UN HORNO DE
PARED: Al instalar la superficie de cocción sobre un horno
de pared simple, no instale el deflector. El horno de pared
deberá ser retirado durante la instalación de la superficie de
cocción e instalado nuevamente en su espacio.
IMPORTANTE: Mantenga una distancia mínima de 31 ¼”
desde la superficie superior de la mesada hasta la plataforma
del horno de pared, a fin de asegurar que la superficie de
cocción y el horno de pared no interfieran uno con el otro
(vea la figura).
Mín. de 31 1/4”
(79.4 cm)
VISTA LATERAL
Superficie de Cocción
Horno de Pared
Mín. de 2 1/2” (6.4cm)
