Installation Instructions

Onderdeel Garmin draad-
functie
Garmin
draadkleur
NMEA Functie
van draad 0183
toestel
Ê
Vermogen Rood Vermogen
Ë
Aarding stroom Zwart Aarding stroom
Ì
Niet van
toepassing
Niet van
toepassing
Aarding
gegevens
Í
RXA Bruin TXA
Î
RXB Paars TXB
Ï
TXA Blauw RXA
Ð
TXB Grijs RXB

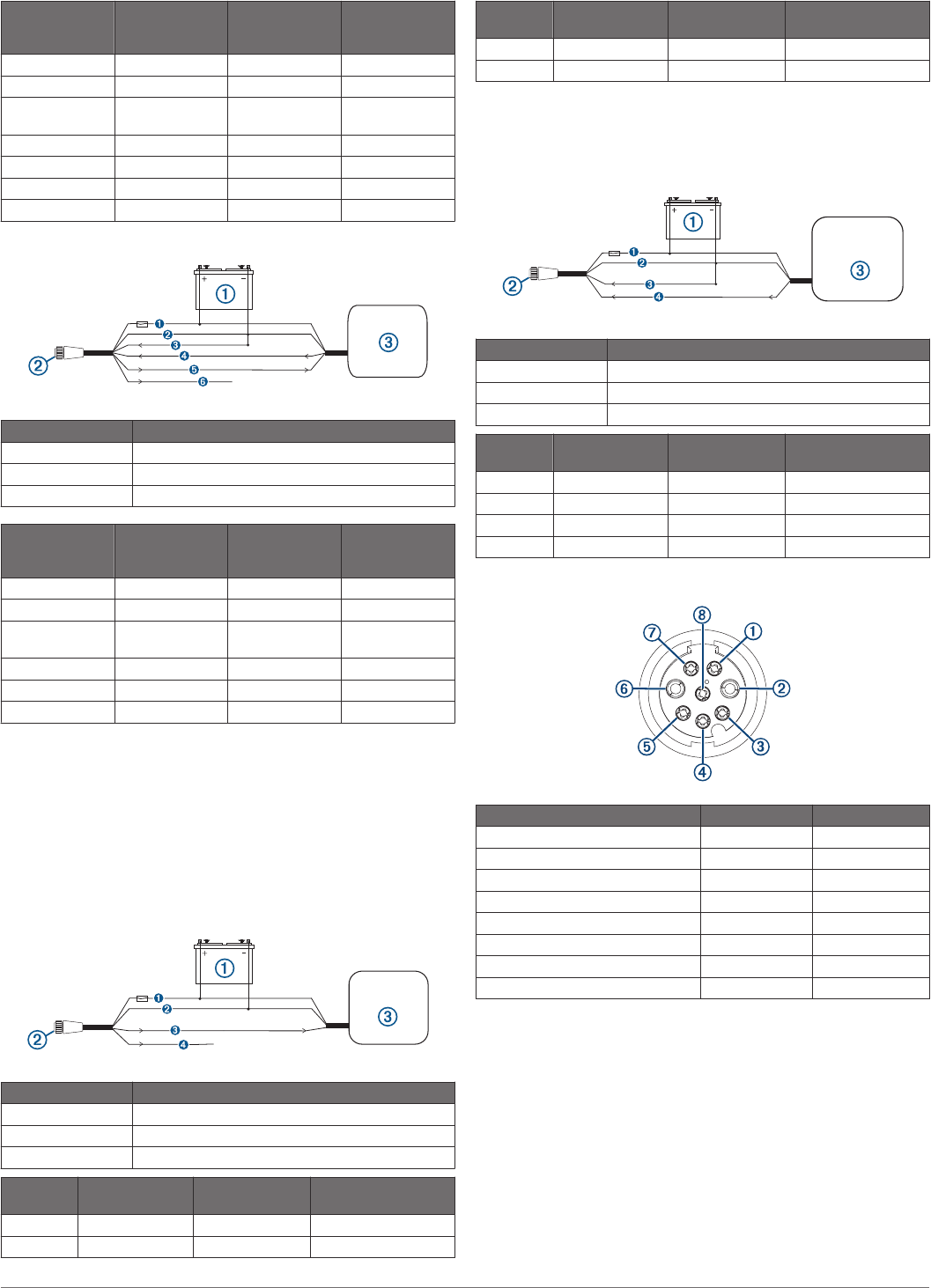

Asymmetrische NMEA 0183 toestelverbindingen
Onderdeel Beschrijving
À
Voedingsbron
Á
Voedings-/NMEA 0183-kabel
Â
NMEA 0183 toestel
Onderdeel Garmin draad-
functie
Garmin
draadkleur
NMEA Functie
van draad 0183
toestel
Ê
Vermogen Rood Vermogen
Ë
Aarding stroom Zwart Aarding stroom
Ì
RXB Paars Niet van
toepassing
Í
RXA Bruin TX
Î
TXA Blauw RX
Ï
TXB Grijs N.v.t.
• Laat de TXB-draad onaangesloten als het NMEA 0183
toestel slechts één ontvangende (RX) draad heeft (geen A,
B, + of -).
• Sluit de RXB-draad aan op aarde als het NMEA 0183 toestel
slechts één verzendende draad (TX) heeft (geen A, B, + of -).
NMEA 0183 toestel gekoppeld met een enkele ontvangende
draad
In dit voorbeeld ontvangt het NMEA 0183 toestel gegevens van
de kaartplotter.
Onderdeel Beschrijving
À
Voedingsbron
Á
Voedings-/NMEA 0183-kabel
Â
NMEA 0183 toestel
Onderdeel Garmin draad-
functie
Garmin
draadkleur
NMEA Functie van
draad 0183 toestel
Ê
Vermogen Rood Vermogen
Ë
Aarding stroom Zwart Aarding stroom
Onderdeel Garmin draad-
functie
Garmin
draadkleur
NMEA Functie van
draad 0183 toestel
Ì
TXA Blauw RXA
Í
TXB Grijs Niet van toepassing
NMEA 0183 toestel gekoppeld met een enkele zendende
draad
In dit voorbeeld verzendt het NMEA 0183 toestel gegevens naar
de kaartplotter.
Onderdeel Beschrijving
À
Voedingsbron
Á
Voedings-/NMEA 0183-kabel
Â
NMEA 0183 toestel
Onderdeel Garmin draad-
functie
Garmin
draadkleur
NMEA Functie van
draad 0183 toestel
Ê
Vermogen Rood Vermogen
Ë
Aarding stroom Zwart Aarding stroom
Ì
RXB Paars Niet van toepassing
Í
RXA Bruin TXA
NMEA 0183- en voedingskabel pinout
Draadfunctie Draadkleur Pinnummer
NMEA RXA Bruin
Â
NMEA TXA Blauw
Ã
NMEA RXB Paars
Æ
NMEA TXB Grijs
À
Alarm Geel
Ä
Accessoire ingeschakeld Oranje
Ç
Aarde (afscherming) Zwart
Á
VIN Rood
Å
Lamp- en hoornverbindingen
Het toestel kan worden gebruikt met een lamp en/of hoorn om
een geluid of visueel signaal weer te geven wanneer op de
kaartplotter een bericht wordt weergegeven. Dit is optioneel en
het toestel werkt ook zonder alarmdraad. Houd rekening met de
volgende overwegingen wanneer u het toestel verbindt met een
lamp of hoorn.
• Het alarmcircuit schakelt over naar laagspanning wanneer
het alarm afgaat.
• De maximumstroom is 1 A en u hebt een relais nodig om de
stroom vanaf de kaartplotter te beperken tot 1 A.
• Als u handmatig wilt schakelen tussen visuele signalen en
geluiden, kunt u eenpolige aan-uitschakelaars installeren.
