Navigat.linien: Zeigt die Navigationslinien an, die den Kurs
angeben, den Sie mit Route nach, AG oder Gehe zu
eingerichtet haben.
Wegpunkte: Zeigt Wegpunkte auf dem Radarbildschirm an.
Einstellungen für die Radarinstallation
Voraus d. Boot: Führt eine Kompensation der physischen
Position des Radars durch, wenn es sich nicht auf der Achse
des Boots befindet (Bugversatz, Seite 34).
Antennenkonfiguration: Legt die Größe der Radarantenne fest
sowie die Position, in der das Radar anhält (Einrichten einer
benutzerdefinierten Parkposition, Seite 34).
Ber. o. Radarübertr. akt.: Legt den Bereich fest, in dem das
Radar keine Signale sendet (Aktivieren und Anpassen eines
Bereichs ohne Radarübertragung, Seite 29).
Bugversatz
Der Bugversatz führt eine Kompensation der physischen
Position des Radarscanners auf einem Schiff durch, wenn der
Radarscanner nicht auf die Längsachse ausgerichtet ist.
Messen des möglichen Bugversatzes
Der Bugversatz führt eine Kompensation der physischen
Position des Radarscanners auf einem Schiff durch, wenn der
Radarscanner nicht auf die Längsachse ausgerichtet ist.
1
Führen Sie mit einem Magnetkompass eine optische Peilung
eines gut sichtbaren stationären Ziels durch.
2
Führen Sie die Zielpeilung auf dem Radar durch.
3
Falls die Abweichung zwischen den Peilungen mehr als +/-
1° beträgt, richten Sie den Bugversatz ein.
Einrichten des Bugversatzes
Vor dem Einrichten des Bugversatzes müssen Sie den
möglichen Bugversatz messen.
Die für einen Radarmodus konfigurierte Einstellung für den
Bugversatz wird auch auf alle anderen Radarmodi sowie auf die
Radarüberlagerung angewendet.
1
Wählen Sie auf einer Radarseite oder auf der
Radarüberlagerung die Option Menü > Radareinstellung >
Installation > Voraus d. Boot.
2
Wählen Sie Nach oben oder Nach unten, um den Versatz
anzupassen.
Einrichten einer benutzerdefinierten Parkposition
Wenn Sie mehrere Radargeräte auf dem Boot haben, müssen
Sie die Radarseite für das Radargerät anzeigen, das Sie
anpassen möchten.
In der Ruheposition befindet sich die Antenne standardmäßig
senkrecht zum Standfuß. Sie können diese Position anpassen.
1
Wählen Sie auf der Radarseite die Option Menü >
Radareinstellung > Installation > Antennenkonfiguration
> Parkposition.
2
Passen Sie die Position der Antenne im Ruhezustand mithilfe
des Schiebereglers an, und wählen Sie Zurück.
Auswählen einer anderen Radarquelle
1
Wählen Sie eine Option:
• Wählen Sie auf einem Radarbildschirm oder auf der
Radarüberlagerung die Option Menü > Radareinstellung
> Quelle.
• Wählen Sie Einstellungen > Kommunikationsdienste >
Bevorzugte Quellen > Radar.
2
Wählen Sie die Radarquelle.
Autopilot
WARNUNG
Die Autopilot-Funktion kann nur an einer Station verwendet
werden, die neben einem Steuerstand, einem Gashebel und
einem Rudersteuerungsgerät installiert ist.
Sie sind für den sicheren und umsichtigen Betrieb des Boots
verantwortlich. Mit dem Autopiloten können Sie die
Möglichkeiten der Steuerung des Boots erheblich erweitern.
Dies befreit Sie nicht von der Verantwortung, für einen sicheren
Betrieb des Boots zu sorgen. Vermeiden Sie riskante Manöver,
und lassen Sie den Steuerstand niemals unbeaufsichtigt.
Seien Sie stets bereit, unverzüglich die manuelle Steuerung des
Boots zu übernehmen.
Machen Sie sich in ruhigem und ungefährlichem offenen
Wasser mit dem Autopiloten vertraut.
Verwenden Sie den Autopiloten mit Vorsicht in der Nähe von
Hindernissen im Wasser, z. B. Docks, Pfeilern und anderen
Booten.
Das Autopilotsystem passt die Steuerung des Boots fortwährend
an, um einen konstanten Steuerkurs zu gewährleisten
(Steuerkurs-Fixierung). Das System ermöglicht außerdem die
manuelle Steuerung und verfügt über mehrere Modi für
automatische Steuerfunktionen und -muster.
Öffnen des Autopilotbildschirmes
Damit Sie den Autopilotbildschirm öffnen können, muss ein
kompatibler Autopilot installiert und konfiguriert sein.
Wählen Sie AV, Anz., Steuer. > Autopilot.

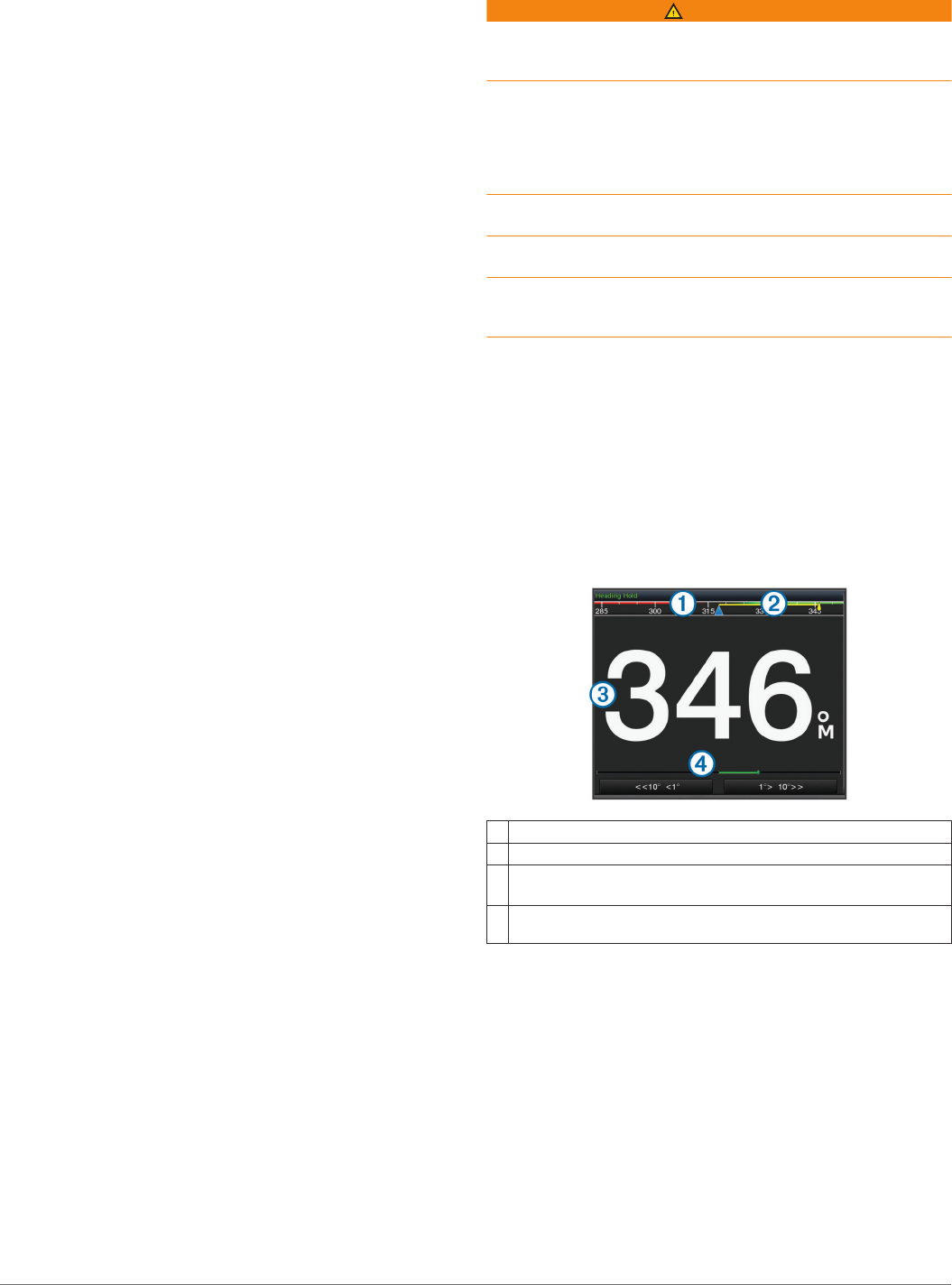

Autopilotbildschirm
À
Tatsächlicher Steuerkurs
Á
Gewünschter Steuerkurs (vom Autopiloten verwendeter Steuerkurs)
Â
Tatsächlicher Steuerkurs (im Standby-Modus)
Gewünschter Steuerkurs (wenn aktiviert)
Ã
Ruderpositionsanzeige (diese Funktion ist nur verfügbar, wenn ein
Rudersensor verbunden ist.)
Anpassen der Kursänderungs-Stufen
1
Wählen Sie im Autopilotbildschirm die Option Menü >
Autopilot-Einstellungen > Weite der Stufenwende.
2
Wählen Sie eine Zunahme.
Einrichten der Leistungsbegrenzung
Sie können die Ruderaktivität anpassen.
1
Wählen Sie im Autopilotbildschirm die Option Menü >
Autopilot-Einstellungen > Energiesparmodus einr. >
Leist.einspar..
2
Wählen Sie einen Prozentsatz aus.
Ein höherer Prozentsatz reduziert die Ruderaktivität und die
Steuerkurskorrektur. Je höher der Prozentsatz ist, desto
größer ist die Kursabweichung, bevor der Kurs vom
Autopiloten korrigiert wird.
