Echolot
Wenn der kompatible Kartenplotter ordnungsgemäß mit einem
optionalen Garmin Echolotmodul und einem Geber verbunden
ist, kann er als Fishfinder eingesetzt werden. Dank
verschiedener Echolotansichten können Sie Fische in der
Umgebung besser erkennen.
Die Echolotansichten können angepasst werden. Welche
Anpassungen möglich sind, hängt von der gewählten Ansicht
sowie vom angeschlossenen Kartenplottermodell, Echolotmodul
und Geber ab.
Weitere Informationen dazu, welcher Geber am besten für Ihre
Ansprüche geeignet ist, rufen Sie www.garmin.com/transducers
auf.
Echolotansichten
Die verfügbaren Echolotansichten sind von der Art des Gebers
und des optionalen Echolotmoduls abhängig, die mit dem
Kartenplotter verbunden sind. Beispielsweise können Sie die
Split-Frequenz-Ansicht nur anzeigen, wenn ein
Zweifrequenzgeber verbunden ist.
Es sind vier grundlegende Arten von Echolotansichten
verfügbar: Eine Vollbildansicht, eine geteilte Bildschirmansicht,
auf der mindestens zwei Ansichten kombiniert sind, eine Split-
Zoom-Ansicht und eine Split-Frequenz-Ansicht, die zwei
verschiedene Frequenzen darstellt. Sie können die
Einstellungen für die einzelnen Ansichten auf dem Bildschirm
anpassen. Wenn Sie z. B. die Split-Frequenz-Ansicht eingestellt
haben, lässt sich die Verstärkung für die einzelnen Frequenzen
getrennt anpassen.
Falls die verfügbaren Echolotansichten nicht Ihren
Anforderungen entsprechen, können Sie einen eigenen
Kombinationsbildschirm (Hinzufügen von benutzerdefinierten
Kombinationsbildschirmen, Seite 3) oder ein SmartMode Layout
(Hinzufügen von SmartMode Layouts, Seite 3) erstellen.

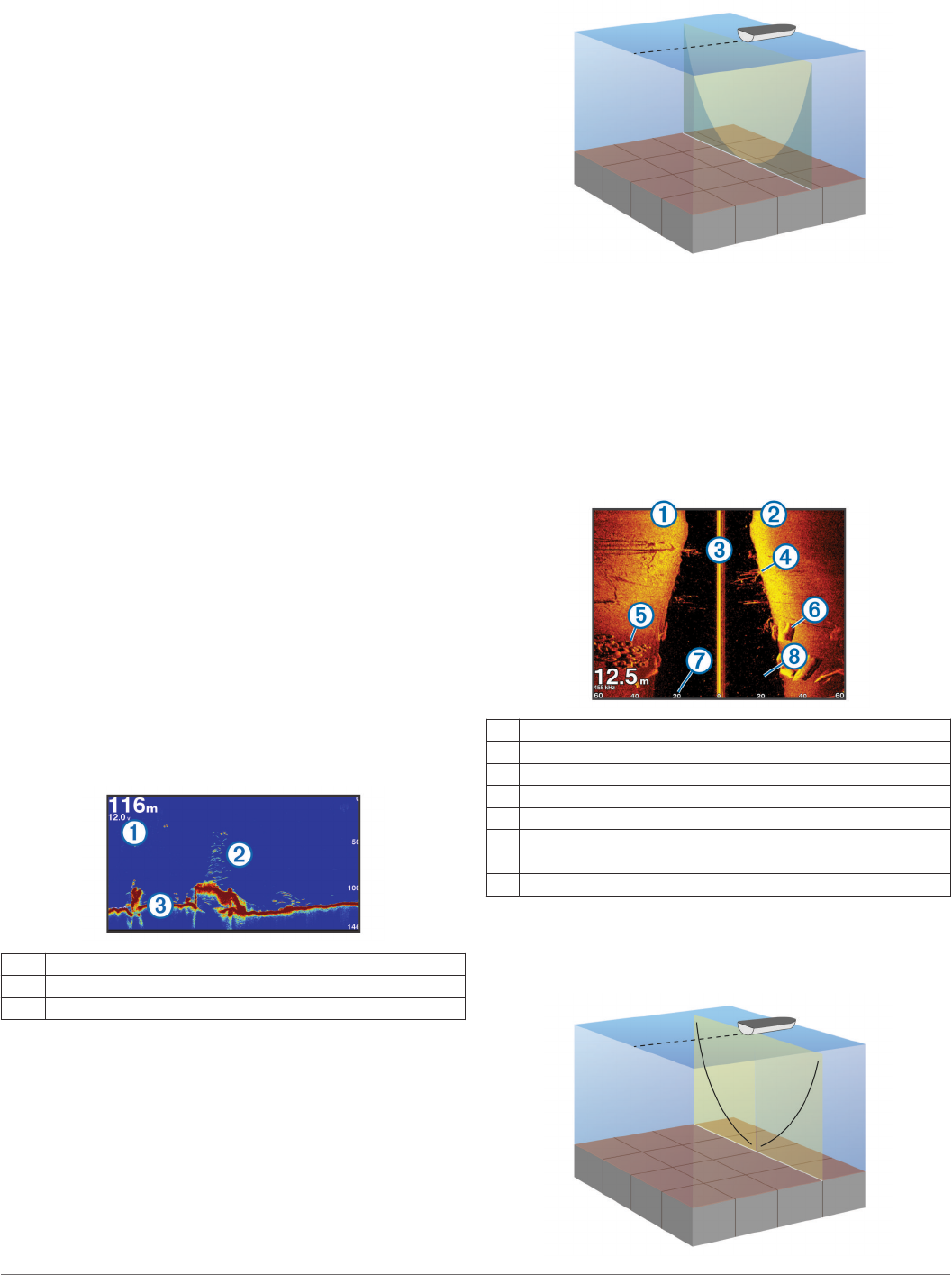

Echolotansicht Traditionell
Je nach verbundenen Geräten sind verschiedene
Vollbildansichten verfügbar.
In der Echolotansicht Traditionell wird ein großes Bild der
Echolot-Messwerte eines Gebers angezeigt. Die Skala am
rechten Bildschirmrand zeigt die Tiefe erkannter Objekte an,
während der Bildschirm einen Bildlauf von rechts nach links
durchführt.
À
Tiefenangaben
Á
Schwebende Ziele oder Fische
Â
Grund des Gewässers
Garmin ClearVü Echolotansicht
HINWEIS: Für den Empfang von Garmin ClearVü
Echolotsignalen benötigen Sie einen kompatiblen Kartenplotter
oder Fishfinder und einen kompatiblen Geber.
Das Garmin ClearVü Hochfrequenzecholot bietet eine
detaillierte Darstellung von Strukturen unter dem Schiff ein
detailliertes Bild der Umgebung des Schiffs.
Traditionelle Geber senden einen konischen Kegel. Die Garmin
ClearVü Scanning Echolottechnologie sendet zwei schmale
Kegel, die dem Strahl in einem Kopiergerät ähneln. Diese Kegel
produzieren ein klares, realitätsnahes Bild der Ansicht unter
dem Schiff.
SideVü Echolotansicht
HINWEIS: Nicht alle Modelle unterstützen integrierte SideVü
Echolotfunktionen. Falls Ihr Modell integrierte SideVü
Echolotfunktionen nicht unterstützt, benötigen Sie ein
kompatibles Echolotmodul und einen kompatiblen SideVü
Geber.
Falls Ihr Modell integrierte SideVü Echolotfunktionen unterstützt,
benötigen Sie einen kompatiblen SideVü Geber.
Mit der SideVü Echolottechnologie wird angezeigt, was sich
neben dem Schiff befindet. Sie können sie zum Suchen nach
Strukturen und Fischen verwenden.
À
Linke Seite des Schiffs
Á
Rechte Seite des Schiffs
Â
Der Geber auf dem Schiff
Ã
Bäume
Ä
Alte Reifen
Å
Baumstämme
Æ
Distanz gemessen von der Seite des Schiffs
Ç
Wasser zwischen dem Boot und dem Grund
SideVü Scanning Technologie
Der SideVü Geber sendet keinen normalen konischen Kegel
aus, sondern einen flachen Kegel, um Wasser und Grund neben
dem Schiff zu scannen.
Echolot 21
