Operation Manual

Steuerkurs und voraussichtlicher Kurs für aktivierte
AIS-Ziele
Wenn von einem aktivierten AIS-Ziel Informationen zu
Steuerkurs und Kurs über Grund bereitgestellt werden, wird der
Steuerkurs des Ziels auf der Karte als durchgehende Linie
angezeigt, die mit dem Symbol für das AIS-Ziel verbunden ist.
Bei einer 3D-Kartenansicht wird keine Steuerkurslinie angezeigt.

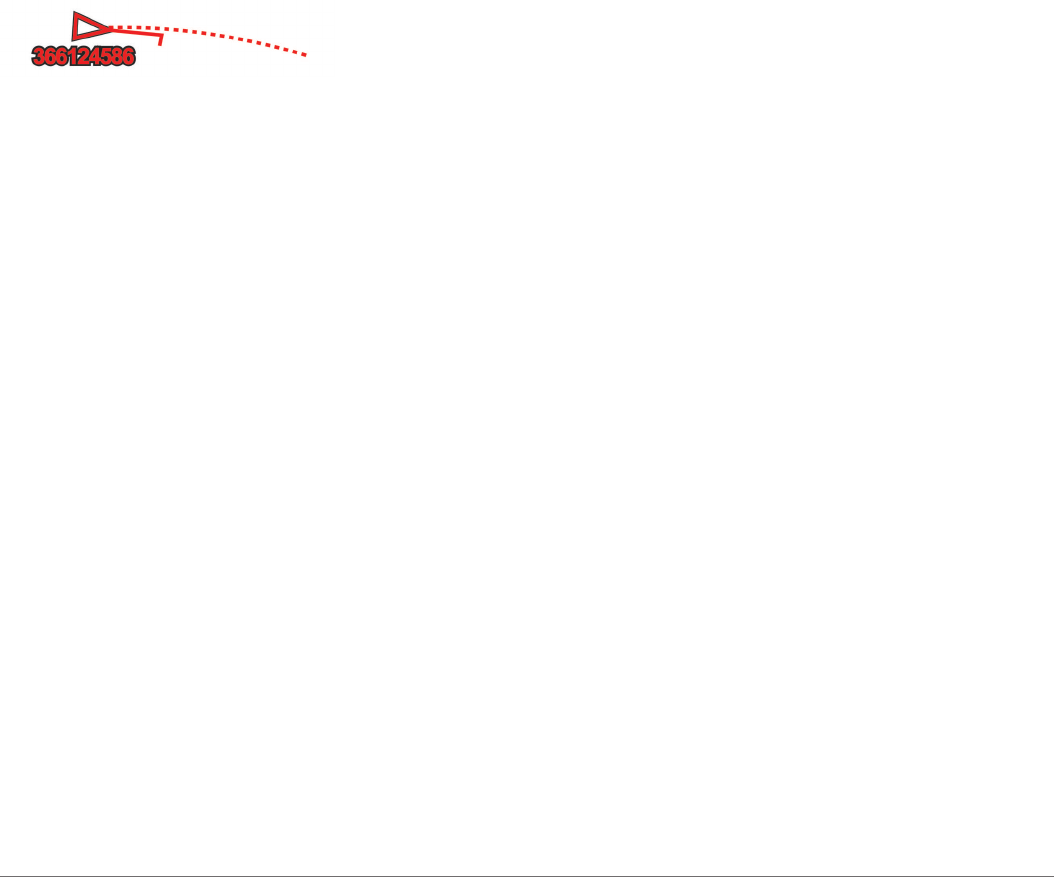

Der voraussichtliche Steuerkurs eines aktivierten AIS-Ziels wird
auf einer Karte oder einer 3D-Kartenansicht als gestrichelte
Linie angezeigt. Die Länge der Linie für den voraussichtlichen
Steuerkurs wird durch den Wert für den voraussichtlichen
Steuerkurs bestimmt. Wenn ein aktiviertes AIS-Ziel keine
Geschwindigkeitsinformationen sendet oder wenn sich das
Schiff nicht bewegt, wird keine Linie für den voraussichtlichen
Steuerkurs angezeigt. Änderungen an vom Schiff übertragenen
Informationen zu Geschwindigkeit, Kurs über Grund oder
Geschwindigkeit der Kursänderung können die Berechnung der
Linie für den voraussichtlichen Steuerkurs beeinflussen.
Wenn ein aktiviertes AIS-Ziel Informationen zu Kurs über Grund,
Steuerkurs und Geschwindigkeit der Kursänderung bereitstellt,
wird der voraussichtliche Kurs des Ziels basierend auf den
Informationen für Kurs über Grund und Geschwindigkeit der
Kursänderung berechnet. Die Richtung der vom Ziel
durchgeführten Kursänderung wird ebenfalls basierend auf den
Informationen zur Geschwindigkeit der Kursänderung
angegeben und wird durch den Haken am Ende der
Steuerkurslinie angezeigt. Die Länge des Hakens verändert sich
nicht.
Wenn ein aktiviertes AIS-Ziel zwar Informationen zu Kurs über
Grund und zum Steuerkurs bereitstellt, jedoch nicht zur
Geschwindigkeit der Kursänderung, wird der voraussichtliche
Kurs des Ziels basierend auf den Informationen zu Kurs über
Grund berechnet.
Anzeigen von AIS- und MARPA-Schiffen auf Karten
oder in 3D-Kartenansichten
Bevor Sie auf einer Karte AIS-Schiffe anzeigen können, müssen
Sie über ein externes AIS-Gerät verfügen und aktive
Transpondersignale von anderen Schiffen empfangen. Die
MARPA-Funktion (Mini Automatic Radar Plotting Aid)
funktioniert unter Verwendung von Radar.
Sie können konfigurieren, wie andere Schiffe auf Karten oder in
3D-Kartenansichten dargestellt werden. Die für eine Karte oder
eine 3D-Kartenansicht konfigurierten Informationen zum
Anzeigebereich sowie die MARPA-Einstellungen werden nur auf
diese Karte bzw. diese 3D-Kartenansicht angewendet. Die für
eine Karte oder eine 3D-Ansicht konfigurierten Details,
Informationen zum voraussichtlichen Steuerkurs und
Einstellungen für Wege/Pfade werden auf alle Karten und 3D-
Kartenansichten angewendet.
1
Wählen Sie auf einer Karte oder 3D-Kartenansicht die Option
Menü > Andere Schiffe > Anzeigeneinstellungen.
2
Wählen Sie eine Option:
• Geben Sie die Distanz zu Ihrer Position an, innerhalb
derer AIS-Schiffe angezeigt werden, indem Sie
Anzeigebereich und dann eine Distanz wählen.
• Zeigen Sie Schiffe mit MARPA-Tags an, indem Sie
MARPA > Einblenden wählen.
• Zeigen Sie Details zu Schiffen mit aktiviertem AIS und mit
MARPA-Tags an, indem Sie Details > Einblenden
wählen.
• Richten Sie die voraussichtliche Fahrzeit für den
Steuerkurs für Schiffe mit aktiviertem AIS und MARPA-
Tags ein, indem Sie Vor. Steuerkurs wählen und die Zeit
eingeben.
• Zeigen Sie Tracks von AIS-Schiffen an, indem Sie die
Länge des Tracks wählen, der bei Verwendung eines
Wegs/Pfads angezeigt wird. Wählen Sie dann die Option
Wege/Pfade und die Länge.
Aktivieren eines Ziels für ein AIS-Schiff
1
Wählen Sie auf einer Karte oder einer 3D-Kartenansicht ein
AIS-Schiff aus.
2
Wählen Sie AIS-Schiff > Ziel aktivieren.
Anzeigen von Informationen zu erfassten AIS-Schiffen
Sie können den AIS-Signalstatus, MMSI, GPS-Geschwindigkeit,
GPS-Steuerkurs und andere Informationen anzeigen, die zu
erfassten AIS-Schiffen gemeldet wurden.
1
Wählen Sie auf einer Karte oder 3D-Kartenansicht ein AIS-
Schiff aus.
2
Wählen Sie AIS-Schiff.
Deaktivieren eines Ziels für ein AIS-Schiff
1
Wählen Sie auf einer Karte oder 3D-Kartenansicht ein AIS-
Schiff aus.
2
Wählen Sie AIS-Schiff > Deaktivieren.
Anzeigen einer Liste von AIS- und MARPA-Gefahren
1
Wählen Sie auf einer Karte oder 3D-Kartenansicht die Option
Menü > Andere Schiffe > Liste > Einblenden.
2
Wählen Sie die Art der Gefahren, die in der Liste aufgeführt
sein sollen.
Einrichten eines Sicherheitszonen-Kollisionsalarms
Bevor Sie einen Kollisionsalarm einrichten können, müssen Sie
über einen kompatiblen Kartenplotter verfügen, der mit einem
AIS-Gerät oder Radar verbunden ist.
Der Sicherheitszonen-Kollisionsalarm wird nur mit AIS und
MARPA verwendet. Die MARPA-Funktion stützt sich auf Radar.
Die Sicherheitszone wird zur Vermeidung von Kollisionen
genutzt und kann angepasst werden.
1
Wählen Sie Einstellungen > Alarme > Kollisionsalarm >
Ein.
Wenn ein Schiff mit MARPA-Tag oder ein Schiff mit
aktiviertem AIS in den Sicherheitszonenbereich um das
Schiff einfährt, wird eine Meldung angezeigt und ein
akustischer Alarm ausgegeben. Das Objekt wird auf dem
Bildschirm zudem als gefährlich gekennzeichnet. Wenn der
Alarm deaktiviert ist, sind die Meldung und der akustische
Alarm deaktiviert, jedoch wird das Objekt auf dem Bildschirm
weiterhin als gefährlich gekennzeichnet.
2
Wählen Sie Bereich.
3
Wählen Sie eine Distanz für den Sicherheitszonenring um
das Schiff.
4
Wählen Sie Zeit bis.
5
Wählen Sie eine Zeit, zu der der Alarm ausgegeben wird,
wenn erkannt wird, dass ein Ziel in die Sicherheitszone
eintritt.
Wenn Sie beispielsweise über ein anstehendes
Zusammentreffen 10 Minuten vor dessen Eintreten informiert
werden möchten, richten Sie für Zeit bis den Wert 10 ein. Der
Alarm wird dann 10 Minuten vor der Zeit ausgegeben, zu der
das Schiff in die Sicherheitszone eintritt.
AIS-Notrufsignal
Unabhängige AIS-Notrufsignal-Geräte übertragen
Notfallpositionsberichte, wenn sie aktiviert werden. Der
Kartenplotter kann Signale von SART-Sendern (Search and
Rescue Transmitters), EPIRB-Sendern (Emergency Position
Indicating Radio Beacons) und anderen Mann-über-Bord-
Signalen empfangen. Notrufsignal-Übertragungen
8 Karten und 3D-Kartenansichten
