die Höhe der Ebbe oder Flut über der Stationsanzeige
eingeblendet.
Anzeigen für die Strömungsrichtung werden als Pfeile auf der
Karte angezeigt. Die Richtung der einzelnen Pfeile kennzeichnet
die Richtung der Strömung an einer bestimmten Stelle auf der
Karte. Die Farbe des Strömungspfeils kennzeichnet den
Geschwindigkeitsbereich der Strömung an dieser Stelle. Wenn
Sie den Cursor über die Anzeige für die Strömungsrichtung
bewegen, wird die Geschwindigkeit der Strömung an dieser
Stelle über der Richtungsanzeige angezeigt.
Farbe Bereich der Strömungsgeschwindigkeit
Gelb 0 bis 1 Knoten
Orange 1 bis 2 Knoten
Rot 2 oder mehr Knoten
Einblenden von Anzeigen für Gezeiten und Strömungen
HINWEIS: Diese Funktion ist in einigen Gebieten mit Premium-
Karten verfügbar.
Sie können auf der Navigationskarte oder der Angelkarte
statische oder animierte Anzeigen für Gezeiten- und
Strömungsvorhersagestationen anzeigen.
1
Wählen Sie auf der Navigationskarte oder der Angelkarte die
Option Menü > Karteneinstellungen > Gez. u. Ström..
2
Wählen Sie eine Option:
• Zeigen Sie auf der Karte Anzeigen für
Strömungsvorhersagestationen und für Gezeitenstationen
an, indem Sie Ein wählen.
• Zeigen Sie auf der Karte animierte Anzeigen für
Gezeitenstationen und Strömungsrichtungen an, indem
Sie Animiert wählen.
Anzeigen von Satellitenbildern auf der Navigations-
karte
HINWEIS: Diese Funktion ist in einigen Gebieten mit Premium-
Karten verfügbar.
Sie können Satellitenbilder mit hoher Auflösung auf der
Navigationskarte über Land oder über Land und See anzeigen.
HINWEIS: Im aktivierten Zustand sind die Satellitenbilder mit
hoher Auflösung nur in kleineren Zoom-Maßstäben verfügbar.
Wenn Sie Bilder mit hoher Auflösung in Ihrer optionalen
Kartenregion nicht sehen können, können Sie die Ansicht mit
vergrößern. Darüber hinaus können Sie die Detailstufe erhöhen,
indem Sie den Detailgrad der Karte ändern.
1
Wählen Sie auf der Navigationskarte die Option Menü >
Karteneinstellungen > Satellitenbilder.
2
Wählen Sie eine Option:
• Wählen Sie Nur Land, um über Wasser
Standardkarteninformationen anzuzeigen, wobei Fotos
über Land gelegt werden.
• Wählen Sie Fotokarte, um Fotos mit einer angegebenen
Durchsichtigkeit sowohl über Wasser als auch über Land
zu legen. Passen Sie die Durchsichtigkeit der Fotos mit
dem Regler an. Je höher die Prozentzahl, desto stärker
die Deckkraft der Satellitenfotos über Wasser und Land.
Anzeigen von Luftbildern von Sehenswürdigkeiten
Bevor Sie auf der Navigationskarte Luftbilder anzeigen können,
müssen Sie in den Karteneinstellungen die Einstellung für
Satellitenbilder aktivieren.
HINWEIS: Diese Funktion ist in einigen Gebieten mit Premium-
Karten verfügbar.
Sie können Luftbilder von Sehenswürdigkeiten, Jachthäfen und
Häfen verwenden, damit Sie sich in Ihrer Umgebung orientieren
oder sich vor dem Einlaufen mit einem Jachthafen bzw. Hafen
vertraut machen können.
1
Wählen Sie auf der Navigationskarte ein Kamerasymbol aus:
• Um ein Luftbild in der Aufsicht sehen zu können, wählen
Sie .
• Um ein Luftbild aus der seitlichen Perspektive sehen zu
können, wählen Sie . Der Aufnahmewinkel wird durch
den Kegel gekennzeichnet.
2
Wählen Sie Luftbild.
Automatisches Identifikationssystem
Mit dem automatischen Identifikationssystem (AIS) können Sie
andere Schiffe identifizieren und verfolgen, und Sie werden auf
Schiffsverkehr in Ihrem Gebiet hingewiesen. Wenn der
Kartenplotter an ein externes AIS-Gerät angeschlossen ist,
können Sie AIS-Informationen zu anderen Schiffen anzeigen,
die sich in Reichweite befinden, mit einem Transponder
ausgestattet sind und aktiv AIS-Informationen senden.
Die für jedes Schiff ausgegebenen Informationen umfassen
MMSI (Maritime Mobile Service Identity), Position, GPS-
Geschwindigkeit, GPS-Steuerkurs, die seit der letzten
Übertragung der Position des Schiffs vergangene Zeit, die
nächste Annäherung sowie die Zeit bis zur nächsten
Annäherung.
Einige Kartenplottermodelle unterstützen auch Blue Force
Tracking. Schiffe, deren Position mit Blue Force Tracking
verfolgt wird, werden auf dem Kartenplotter in blau-grün
gekennzeichnet.

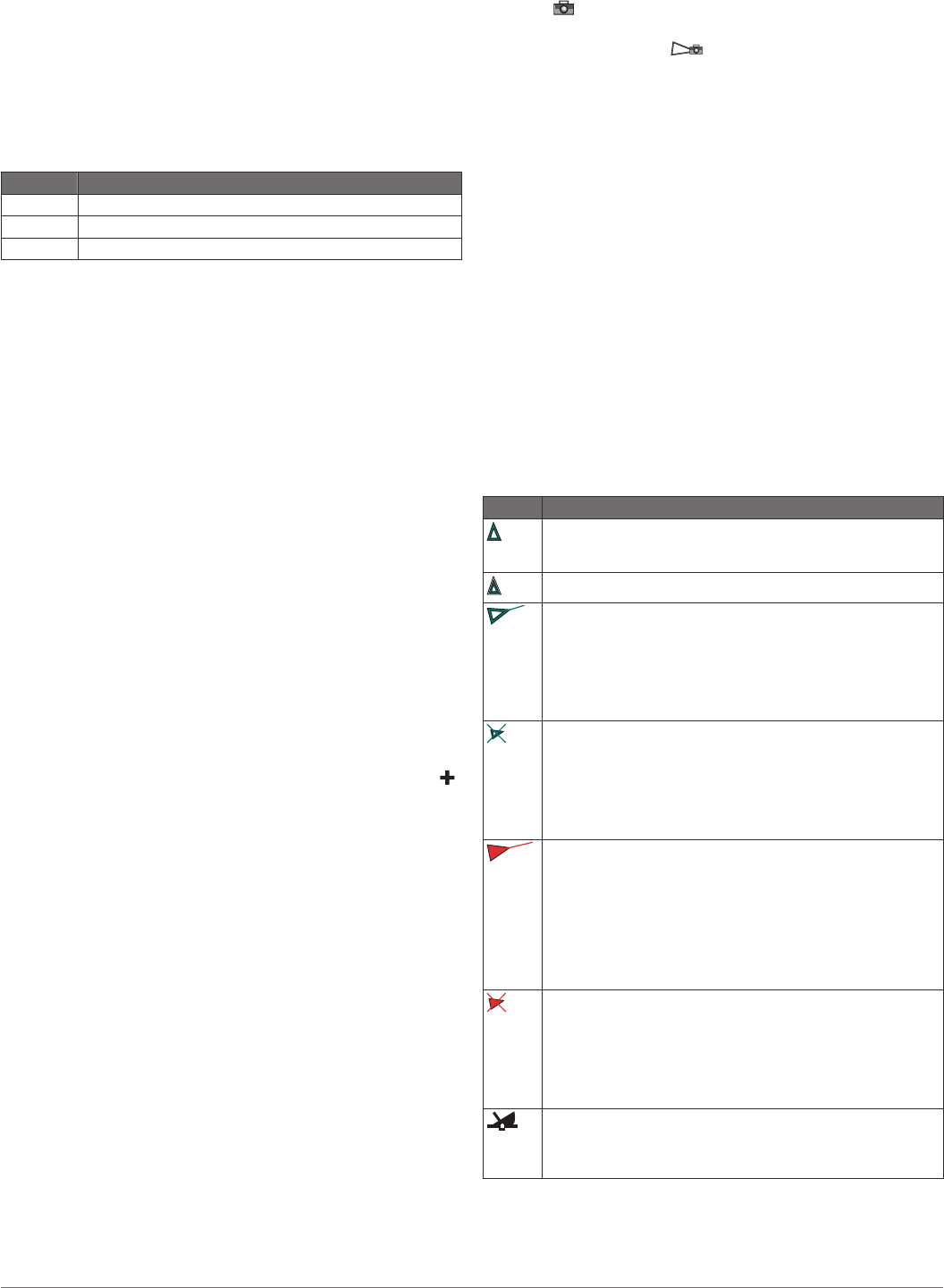

Symbole für AIS-Ziele
Symbol Beschreibung
AIS-Schiff. Das Schiff stellt AIS-Informationen bereit. Die
Richtung, in die das Dreieck weist, kennzeichnet die
Richtung, in die sich das AIS-Schiff bewegt.
Das Ziel ist ausgewählt.
Das Ziel ist aktiviert. Das Ziel wird auf der Karte vergrößert
angezeigt. Eine grüne, mit dem Ziel verbundene Linie kenn-
zeichnet den Steuerkurs des Ziels. MMSI, Geschwindigkeit
und Steuerkurs des Schiffs werden unter dem Ziel angezeigt,
wenn für die Detaileinstellung die Option Einblenden gewählt
wurde. Wird die AIS-Übertragung vom Schiff unterbrochen,
wird eine Meldung angezeigt.
Das Ziel wurde verloren. Ein grünes X zeigt an, dass die AIS-
Übertragung vom Schiff verloren wurde, und auf dem
Kartenplotter werden Sie in einer Meldung aufgefordert
anzugeben, ob das Schiff weiterhin verfolgt werden soll.
Wenn Sie die Schiffsverfolgung abbrechen, wird das Symbol
für das verlorene Ziel von der Karte bzw. der 3D-Kartenan-
sicht entfernt.
Gefährliches Ziel in Reichweite. Das Ziel blinkt, während ein
Alarm ertönt und eine Meldung angezeigt wird. Nach der
Bestätigung des Alarms kennzeichnet ein ausgefülltes rotes
Dreieck mit einer roten Linie die Position und den Steuerkurs
des Ziels. Wenn für den Sicherheitszonen-Kollisionsalarm die
Option Aus gewählt wurde, blinkt das Ziel, jedoch ertönt kein
akustischer Alarm, und die Meldung wird nicht angezeigt.
Wird die AIS-Übertragung vom Schiff unterbrochen, wird eine
Meldung angezeigt.
Ein gefährliches Ziel wurde verloren. Ein rotes X zeigt an,
dass die AIS-Übertragung vom Schiff verloren wurde, und auf
dem Kartenplotter werden Sie in einer Meldung aufgefordert
anzugeben, ob das Schiff weiterhin verfolgt werden soll.
Wenn Sie die Schiffsverfolgung abbrechen, wird das Symbol
für das verlorene gefährliche Ziel von der Karte bzw. der 3D-
Kartenansicht entfernt.
Die Position dieses Symbols kennzeichnet den nächsten
Annäherungspunkt an ein gefährliches Ziel. Die Zahl neben
dem Symbol kennzeichnet die Zeit bis zum nächsten Annähe-
rungspunkt an dieses Ziel.
HINWEIS: Schiffe, deren Position mit Blue Force Tracking
verfolgt wird, werden unabhängig ihres Status in blau-grün
gekennzeichnet.
