Wartung Wartung
AT
AT
WARNUNG!
Explosionsgefahr!
Wenn der Luftfilter mit Benzin oder Lösungsmitteln gerei-
nigt wird, kann es beim Starten des Motors zur Explosion
kommen.
− Reinigen Sie den Luftfilter nicht mit Benzin oder
brenn baren Lösungsmitteln.
60 41
4261

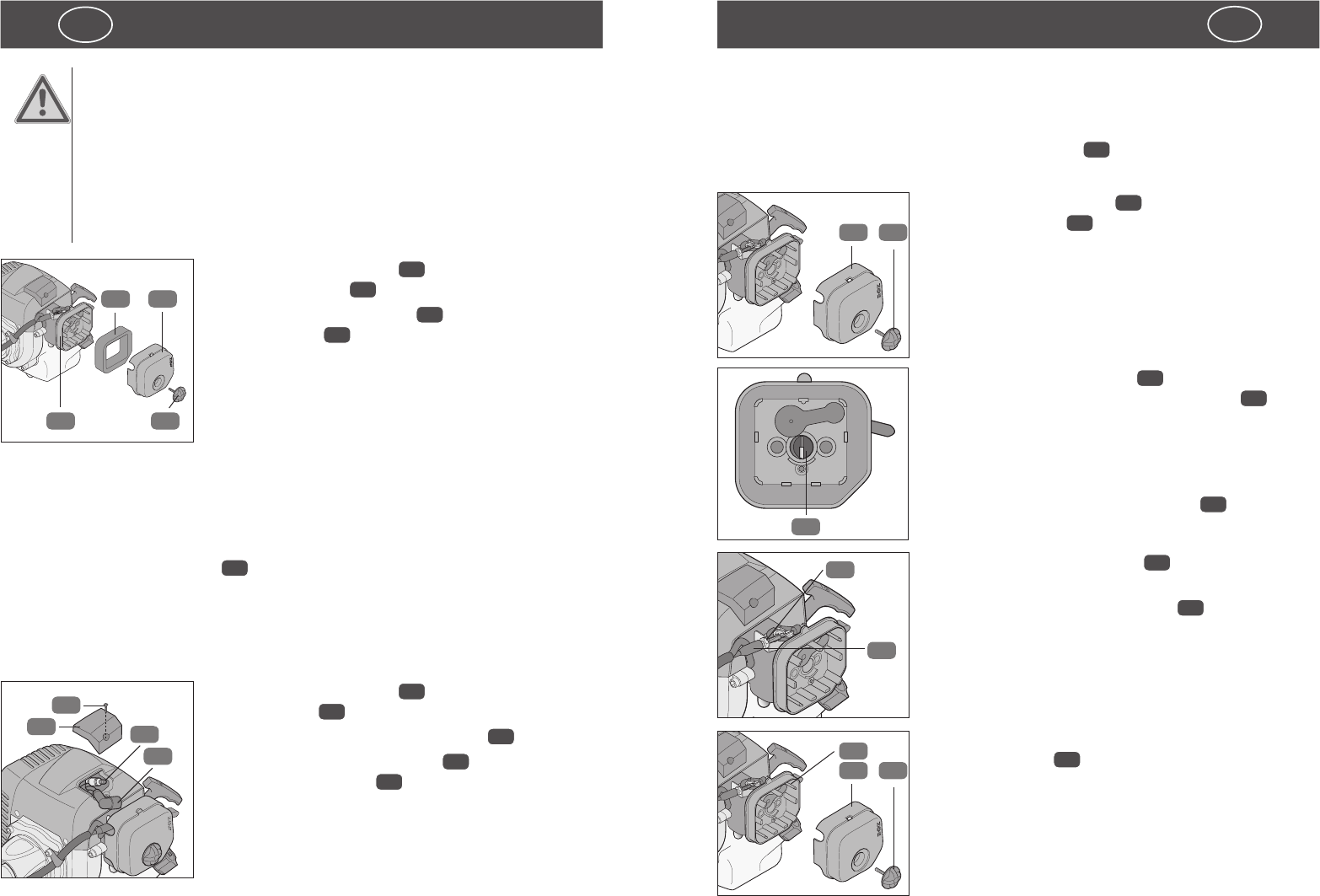

1. Lösen Sie die Schraube
42
und nehmen Sie den
Luftfilter-Deckel
41
ab.
2. Nehmen Sie den Luftfilter
60
aus dem Luftfil-
ter-Gehäuse
61
.
3. Reinigen Sie den Luftfilter durch Ausklopfen oder
Ausblasen.
4. Legen Sie den Luftfilter wieder in das Luftfilter-Ge-
häuse ein.
5. Legen Sie den Luftfilter-Deckel wieder auf das
Luftfilter-Gehäuse und schrauben Sie ihn mit der
Schraube fest.
Zündkerze warten
− Überprüfen Sie die Zündkerze
54
erstmals nach 10 Betriebsstunden auf Verschmutzung.
− Reinigen Sie diese gegebenenfalls mit einer Kupferdrahtbürste. Die Zündkerzen-
funkenstrecke (Abstand der Elektroden) soll 0,6mm betragen.
− Warten Sie die Zündkerze danach alle 50 Betriebsstunden oder tauschen Sie
diese gegebenenfalls aus.
62
54
63
40
1. Lösen Sie die Schraube
62
und nehmen Sie die
Abdeckung
40
ab.
2. Ziehen Sie den Zündkerzen-Stecker
63
ab.
3. Schrauben Sie die Zündkerze
54
mit dem Multi-
funktionswerkzeug
29
aus dem Motorblock
heraus.
4. Reinigen Sie die Zündkerze gegebenenfalls mit
einer Kupferdrahtbürste oder tauschen Sie diese
gegen eine neue Zündkerze desselben Typs aus.
5. Schrauben Sie die Zündkerze mit Hilfe des Multifunktionswerkzeuges mit ca. 12
bis 15Nm wieder in den Motorblock.
6. Setzen Sie die Abdeckung wieder auf und schrauben Sie sie mit der Schraube fest.
Gasseilzug einstellen
Wenn die Maximaldrehzahl der Motorsense mit der Zeit nicht mehr erreicht wird und
sämtliche anderen Ursachen nach Abschnitt „Fehlersuche“ ausgeschlossen sind, ist
eine Überprüfung der Einstellung des Gasseilzuges
51
erforderlich. Gehen Sie dazu
wie folgt vor:
41 42
1. Lösen Sie die Schraube
42
und nehmen Sie den
Luftfilter-Deckel
41
ab.
65
2. Drücken Sie den Gashebel
39
voll durch und
überprüfen Sie, ob der Vergaserschieber
65
sich
vollständig öffnet. In der nebenstehenden Abbil-
dung ist die korrekte Öffnung des Vergaserschie-
bers zu sehen.
Wenn der Vergaserschieber nicht vollständig geöff-
net ist, justieren Sie den Gasseil zug
51
nach:
66
67
3. Lösen Sie die Kontermutter
66
einige
Umdrehungen.
4. Drehen Sie die Verstellschraube
67
soweit heraus,
bis der Vergaserschieber bei voll gedrücktem Gas-
hebel vollständig geöffnet ist.
5. Schrauben Sie die Kontermutter wieder fest.
41
61
42
6. Legen Sie den Luftfilter-Deckel wieder auf das Luft-
filter-Gehäuse
61
und schrauben Sie ihn mit der
Schraube fest.
