Wartung Wartung
AT
AT
Wartung

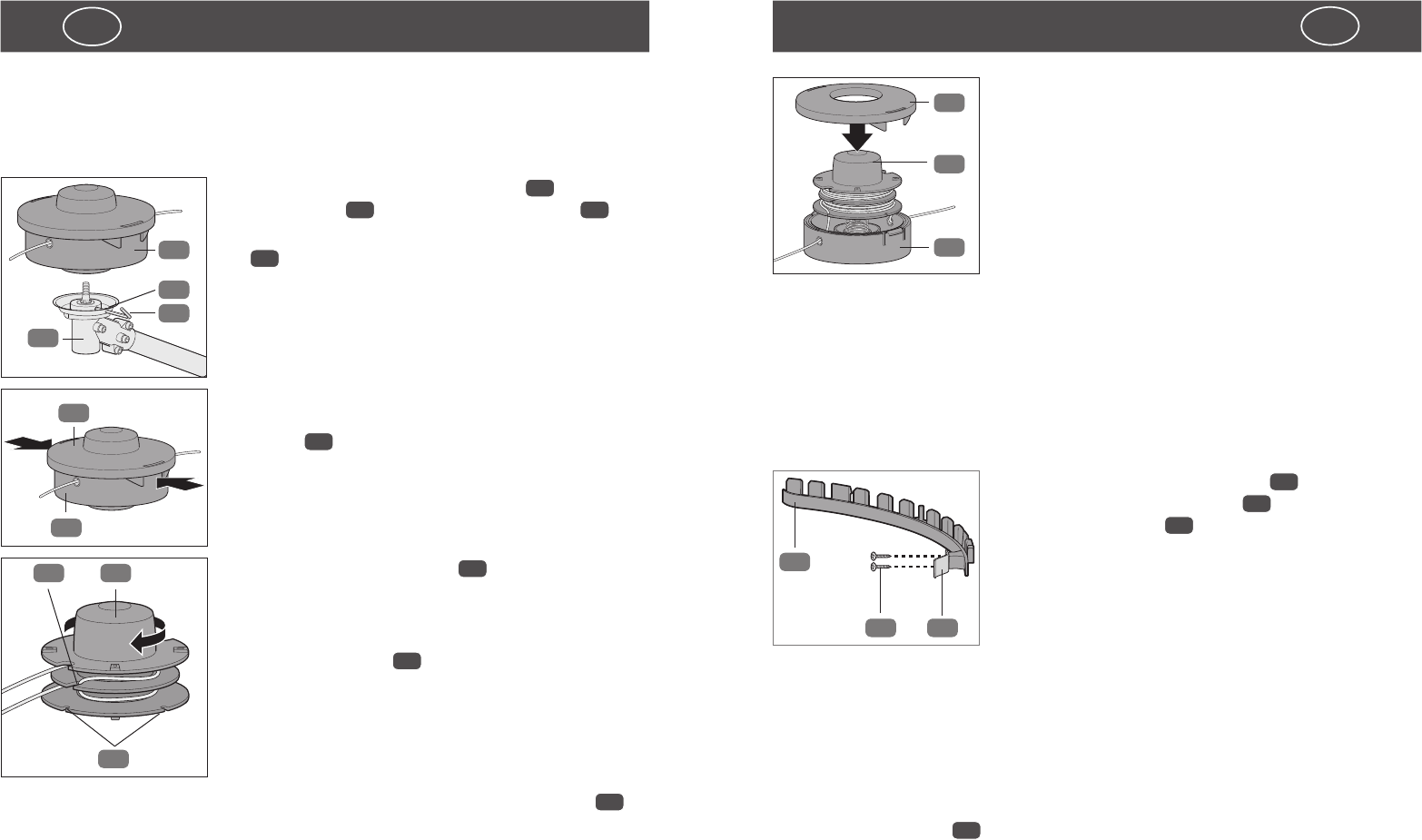

Fadenspule mit neuem Schnittfaden befüllen
11
26
52
17
1. Stecken Sie den Sechskantschlüssel
26
in die klei-
ne Bohrung
52
an der Seite des Getriebes
17
.
2. Drehen Sie die Zahnwelle mit Hilfe der Fadenspule
11
, bis der Sechskantschlüssel einrastet und die
Drehung des Getriebes aufgehalten wird.
3. Drehen Sie nun die Fadenspule im Uhrzeigersinn
von der Zahnwelle herunter.
11
55
4. Drücken Sie die Fadenspule an den Markierungen
„PUSH TO OPEN“ zusammen und nehmen Sie den
Deckel
55
ab.
58
57 56
5. Nehmen Sie die Fadenrolle
56
aus dem Gehäuse
und entfernen Sie vorhandene Fadenreste.
6. Legen Sie den neuen Schnittfaden in der Mitte zu-
sammen und hängen Sie die entstandene Schlaufe
in die Aussparung
57
der Fadenrolle ein.
7. Wickeln Sie den Schnittfaden unter Spannung ge-
gen den Uhrzeigersinn auf die Fadenrolle auf. Je
eine Hälfte des Fadens liegt dabei auf jeder Seite
des Mittelsteges der Fadenrolle.
8. Haken Sie die letzten 15cm der beiden Fadenen-
den in die gegenüberliegenden Fadenhalter
58
der Fadenrolle ein.
56
55
11
9. Führen Sie die beiden Fadenenden durch die Me-
tallösen im Fadenspulen-Gehäuse.
10. Drücken Sie die Fadenrolle in das
Fadenspulen-Gehäuse.
11. Ziehen Sie kurz und kräftig an beiden Fadenenden,
um diese aus den Fadenhaltern zu lösen.
12. Drücken Sie den Deckel wieder auf die Fadenspule.
13. Schneiden Sie den überschüssigen Faden auf etwa 13cm zurück. Das verringert
die Belastung auf den Motor während des Startens und Aufwärmens.
Sie können die Fadenspule jetzt wieder einsetzen.
Messer an der Schnittfaden-Schutzhaube schleifen
Das Schutzhaubenmesser kann mit der Zeit stumpf werden. Sollten Sie dies
feststellen, gehen Sie folgendermaßen vor:
1059
9
1. Lösen Sie die beiden Schrauben
59
und nehmen
Sie das Schnittfaden-Messer
10
von der Schnittfa-
den-Schutzhaube
9
ab.
2. Spannen Sie das Schnittfaden-Messer in einen
Schraubstock ein.
3. Schleifen Sie das Schnittfaden-Messer mit einer
Flachfeile. Halten Sie dabei die Feile im Winkel der
Schnittkante und feilen Sie nur in eine Richtung.
4. Schrauben Sie das geschärfte Schnittfaden-Messer wieder mit den beiden
Schrauben an die Schnittfaden-Schutzhaube.
Luftfilter reinigen
Verschmutzte Luftfilter verringern die Motorleistung durch zu geringe Luftzufuhr
zum Vergaser. Regelmäßige Kontrolle ist daher unerlässlich.
Sie sollten den Luftfilter
60
alle 25 Betriebsstunden kontrollieren und bei Bedarf reini-
gen. Überprüfen Sie bei sehr staubiger Luft ist der Luftfilter häufiger.
