Erstinbetriebnahme Erstinbetriebnahme
AT
AT

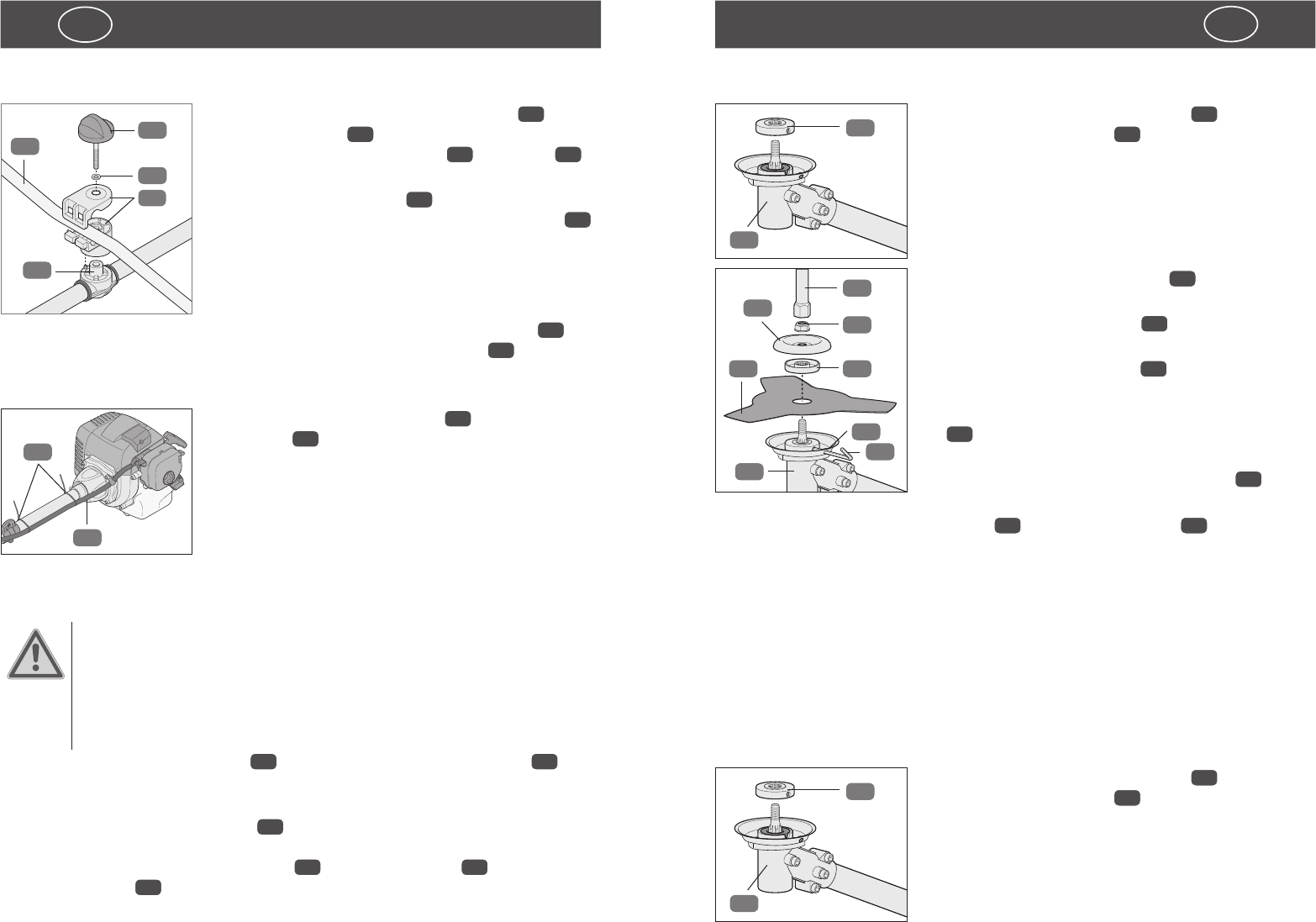

Montage des Handgriffes
24
48
2
50
49
1. Stecken Sie die untere Hälfte der Schelle
49
auf
die Befestigung
50
am Antriebsgestänge. Dabei
muss der Schlitz in der Schelle
49
zum Motor
1
hin zeigen!
2. Legen Sie den Handgriff
2
in die die untere Hälf-
te der Schelle. Der Handgriff mit dem Gashebel
39
muss dabei vom Motor aus gesehen rechts liegen
(Abb.A).
3. Stecken Sie die obere Hälfte der Schelle auf den
Handgriff.
4. Stecken Sie die Schraube für den Handgriff
24
zusammen mit der Unterlegscheibe
48
durch die
Schelle auf die Befestigung und schrauben Sie den
Handgriff fest.
51
28
5. Befestigen Sie den Gasseilzug
51
mit den Kabel-
bindern
28
am Antriebsrohr.
Montage der Schutzhaube
WARNUNG!
Verletzungsgefahr!
Umherfliegende Gegenstände können Sie verletzen.
− Montieren Sie für alle Arbeiten die Messerschutz-
haube.
1. Legen Sie das Antriebsgestänge
21
in die Aussparung der Schutzhaube
8
.
Zentrieren Sie das Antriebsgestänge, bis die Schutzhaube in der Bohrung des
Antriebsgestänges einrastet (siehe Abb.A).
2. Stecken Sie von oben die Schelle
7
auf die Halterung der Schutzhaube, so dass
die Schelle in der Bohrung in dem Antriebsgestänge einrastet und schrauben Sie
sie mit den zwei Sechskantschrauben
20
, zwei Spannringen
19
und zwei Un-
terlegscheiben
18
fest.
Betrieb mit Schneidmesser: Schneidmessermontage
17
16
1. Stecken Sie die Mitnehmerscheibe
16
auf die
Zahnwelle am Getriebe
17
. Drehen Sie gegebe-
nenfalls die Mitnehmerscheibe etwas, damit die
Zähne der Zahnwelle in die Aussparungen der Mit-
nehmerscheibe einrasten.
12
17
26
52
13
15
29
14
2. Stecken Sie das Schneidmesser
12
auf die Zahn-
welle am Getriebe.
3. Stecken Sie die Druckplatte
15
auf die Zahnwelle
am Getriebe.
4. Stecken Sie die Abdeckung
14
auf die Zahnwelle
am Getriebe.
5. Achtung, Linksgewinde: Schrauben Sie die Mutter
13
gegen den Uhrzeigersinn locker auf die Zahn-
welle am Getriebe.
6. Stecken Sie das Multifunktionswerkzeug
29
auf
die Mutter und halten Sie es dort fest.
7. Stecken Sie den Sechskantschlüssel
26
in die kleine Bohrung
52
an der Seite
des Getriebes.
8. Drehen Sie die Zahnwelle mit Hilfe des Multifunktionswerkzeuges, bis der Sechs-
kantschlüssel einrastet und die Drehung des Getriebes aufgehalten wird.
9. Ziehen Sie die Mutter mit dem Multifunktionswerkzeug gegen den Uhrzeigersinn
fest und nehmen Sie danach den Sechskantschlüssel wieder aus der Bohrung.
Die Motorsense ist jetzt betriebsbereit für den Einsatz mit Schneidmesser.
10. Zur Demontage des Schneidmesser gehen Sie bitte in umgekehrter Reihenfolge
vor.
Betrieb mit Schnittfaden: Montage der Fadenspule
17
16
1. Stecken Sie die Mitnehmerscheibe
16
auf die
Zahnwelle am Getriebe
17
. Drehen Sie gegebe-
nenfalls die Mitnehmerscheibe etwas, damit die
Zähne der Zahnwelle in die Aussparungen der Mit-
nehmerscheibe einrasten.
